导轨钳制器怎么安装？
信息来源于：互联网 发布于：2025-02-14

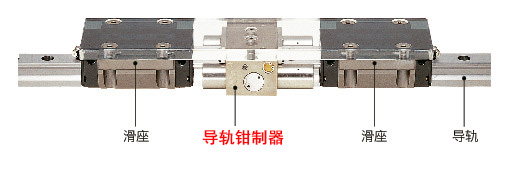

1.导轨钳制器也叫导轨锁‘是在导轨和滑块安装好之后安装， 建议安装在两个滑块之间 ；
2.将解除钳制状态下的导轨锁安装在直线导轨上， 确认导轨锁可在钳制机构与导轨不接触的状态来回移动；
3.用手旋紧安装导轨锁的内六角螺钉， 将导轨钳制器暂时预紧固定在滑台上；
4.在导轨上进行钳制动作， 重 复钳制和松开10次以上，松 开滑动两次，
再锁紧，重 复10次让导轨锁自动对准中心；
5.在导轨锁钳制导轨的状态下， 利 用力矩扳手按规定的力矩拧紧螺栓， 解除导轨锁的钳制状态， 确 认导轨锁的钳制结构与导轨不接触，来回推动滑台， 与固定导轨锁前对比摩擦力是否变重， 变重则松开螺栓重新调整导轨锁) ;
6.解除夹紧， 确认导轨锁与导轨、 底座等不接触。
7.最后检查气管连接或油管连接部分是否泄漏。

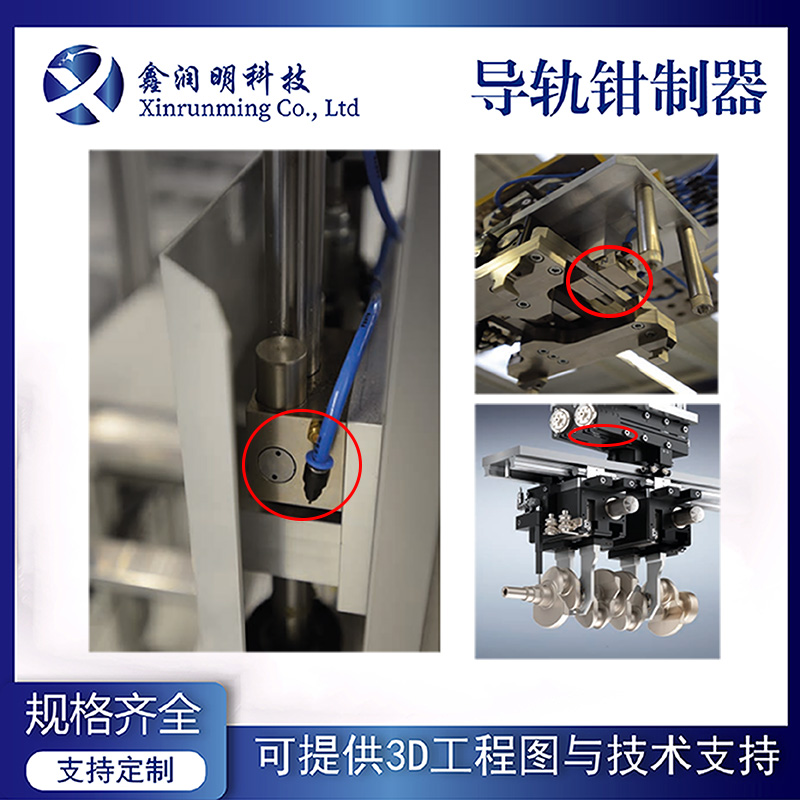

8.安装示例：下图红色圆圈标记均为钳制器。

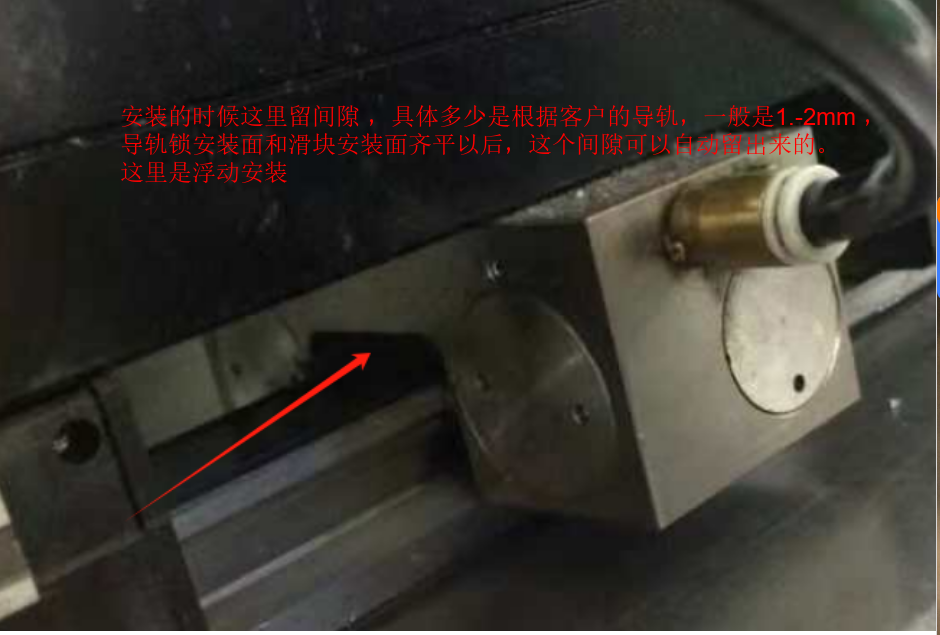

导轨锁安装小窍门：
导轨锁在打开的状态下 同导轨没有任何接触的，夹头也没有接触， 这个凹槽贴直线导轨的面也是没有接触，上下是浮动安装的
夹头在中心上下浮动1mm左右，是对保持力没有太大影响，偏心太多就不行，基本上导轨锁的安装面和滑块平齐平以后，夹头也不会偏心太多的
