基本事项

导轨钳制器不具有导向功能。为保持导轨钳制器与导轨轴之间的间隔，请与线轨滑座轴承等组合使用。

如果适用的导轨基准尺寸因表面处理等发生变化，可能会导致无法正常使用。

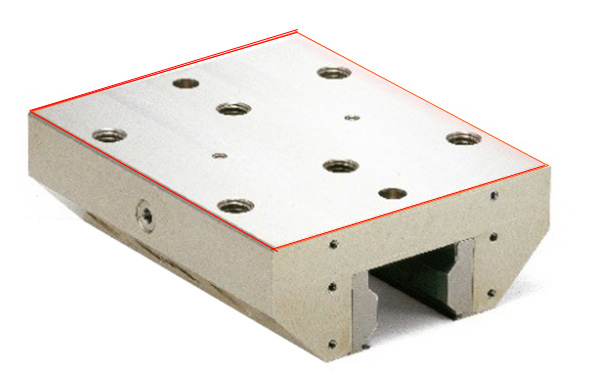

为获得产品目录所记载的保持力，夹紧时需要抑制导轨钳制器主体的变形。为抑制主体变形，请将主体的安装用螺纹孔的打开面（下图红色方框部分）设计为与具有充分刚性的滑台底座等全方位接触。

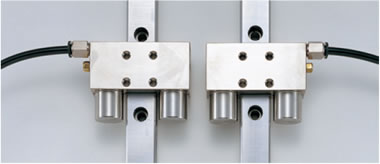

• 使用多个导轨时，为避免不平衡的载荷，建议在所有导轨上均安装导轨库浪霸。
• 带制动机构型  TBPS YBPS WBPS在开放状态时，制动片可能会与导轨轴发生接触。
• 有关带制动机构型产品的深圳鑫润明13670046868计算停止距离计算.

形状：

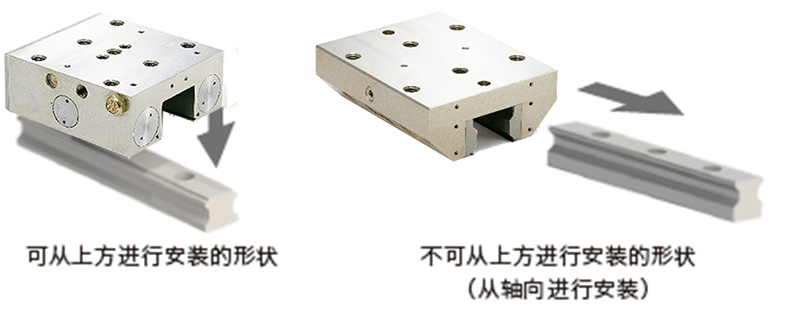

导轨钳制器的形状包括：可从导轨轴的径向（上）进行安装的形状和不可从导轨轴的径向（上）进行安装的形状。有关形状方面，请咨询销售顾问提供3D图纸。

气压型

• 请供应等级4级以上的空气。

管接头请使用以下的外螺纹尺寸。

• 管外径建议采用下表所示尺寸。管外径越小，反应时间越长。

导轨公称尺寸 管外径

♯20以下 φ4mm以上

超过♯20 φ6mm以上

• 请尽可能缩短配管的长度。配管长度越长，反应时间越久。
• 气压连接（气压的供应）可左右交换。（NCP NCPS除外）请根据使用条件变更位置。

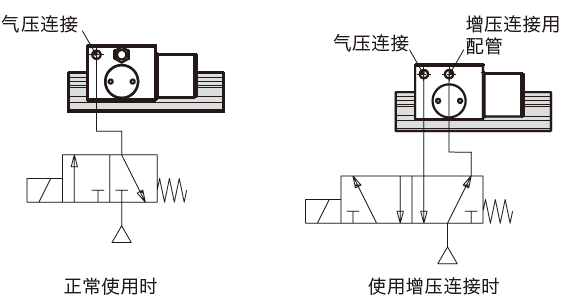

• 正常使用时，请使用三通以上的切换阀。使用增压连接时，

请使用五通切换阀。拆下空气滤清器，连接增压连接用配管。

增压连接是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。因此，即使在连接了增压连接用配管的情况下，一旦气压供应停止，则只有与正常使用时相同的弹簧保持力。

液压型

请使用矿物质液压油。使用粘度低的油时，有可能会发生漏油。

• 管接头请使用以下的外螺纹尺寸

油压连接 管接头

G1/8 G1/8

G1/4 G1/4

• 液压可从左侧或右侧供应。
• 出厂时已封入液压油（HLP46）。使用不同的油时，请对油进行更换。

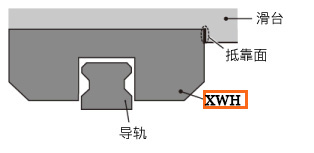

• 使用XWH XBH 时，如在滑台上设置用于定位导轨钳制器的抵靠面，则更便于安装。
