在自动化生产线上，重载桁架机械手凭借其大范围、高负载的搬运能力，成为许多重工、汽车、物流仓储等领域的关键设备。然而，其垂直运动轴（Z轴）的安全性始终是设计与应用中的核心挑战。数吨重的负载一旦发生意外坠落，将造成灾难性的设备损坏与人员伤亡。在这一关键安全环节，鑫润明KBPS系列光轴抱闸器凭借其可靠的主动制动性能，成为构建Z轴多重防坠冗余体系中不可或缺的核心部件。

一、 Z轴防坠挑战与防坠制动器的核心地位

桁架机械手Z轴的防坠设计遵循 “冗余设计” 原则，即通过多层次、不同类型的安全装置构建安全网。常见的防坠措施包括伺服电机抱闸、机械自锁传动、纯机械锁止机构等，但各有局限：

• 伺服电机抱闸：仅锁住电机轴，若联轴器、减速箱、齿轮等中间传动环节失效，则防护随之失效。

• 机械自锁机构（如梯形丝杠）：效率低，难以满足高速运行需求，且长期使用存在自锁可靠性下降的风险。

• 纯机械锁止（如插销）：绝对可靠，但通常无法自动控制，多用于维修等静态场景。

因此，一种能够直接作用于核心传动轴、响应迅速、可自动触发的主动防坠装置，成为高速重载工况下的迫切需求。这正是防坠制动器（安全钳） 扮演的角色。

二、 鑫润明KBPS光轴抱闸器：工作原理与技术优势

鑫润明KBPS系列光轴抱闸器是一种专为直线传动轴（如淬硬光轴、齿条轴、滚珠丝杠副的丝杆）设计的夹紧式安全制动装置。

核心工作原理：

• 正常状态：装置通气（气动式），内部制动机构松开，传动轴可自由运动，设备正常运行。

• 异常触发：当系统检测到异常（如断电、断气、超速、位置偏差等），动力供给被切断。抱闸器内部的高性能弹簧瞬间释放，驱动特种摩擦材料直接、强力地抱紧传动轴，在极短时间内（毫秒级）将轴与负载机械锁死，阻止其下坠。

在桁架机械手Z轴应用中的关键优势：

1. 直接作用，安全无死角：直接夹紧负载的最终传动轴，彻底规避了从电机到负载之间任何中间传动环节（减速机、齿轮、联轴器等）失效所带来的风险，实现了最直接的防护。

2. 响应极其迅速：弹簧驱动的机械式动作，响应时间远快于系统惯性下滑时间，能在事故发生前有效遏制。

3. 大制动力矩，应对重载：KBPS系列提供多种规格，可产生高达数万牛顿的抱紧力，专为3吨、5吨甚至更重的桁架机械手设计，通过严谨的力学计算选型，可确保提供充足的制动力矩安全余量。

4. 高可靠性与长寿命：采用优质摩擦材料与精密结构，耐磨耐高温，适应频繁启停的工业环境，维护周期长。

5. 易于集成与控制：可方便地集成到设备的安全控制回路中。通常与安全PLC、伺服系统联锁，通过监控电机速度、编码器反馈等信号，实现智能化、自动化的安全触发。


三、 系统集成：构建多重冗余安全体系

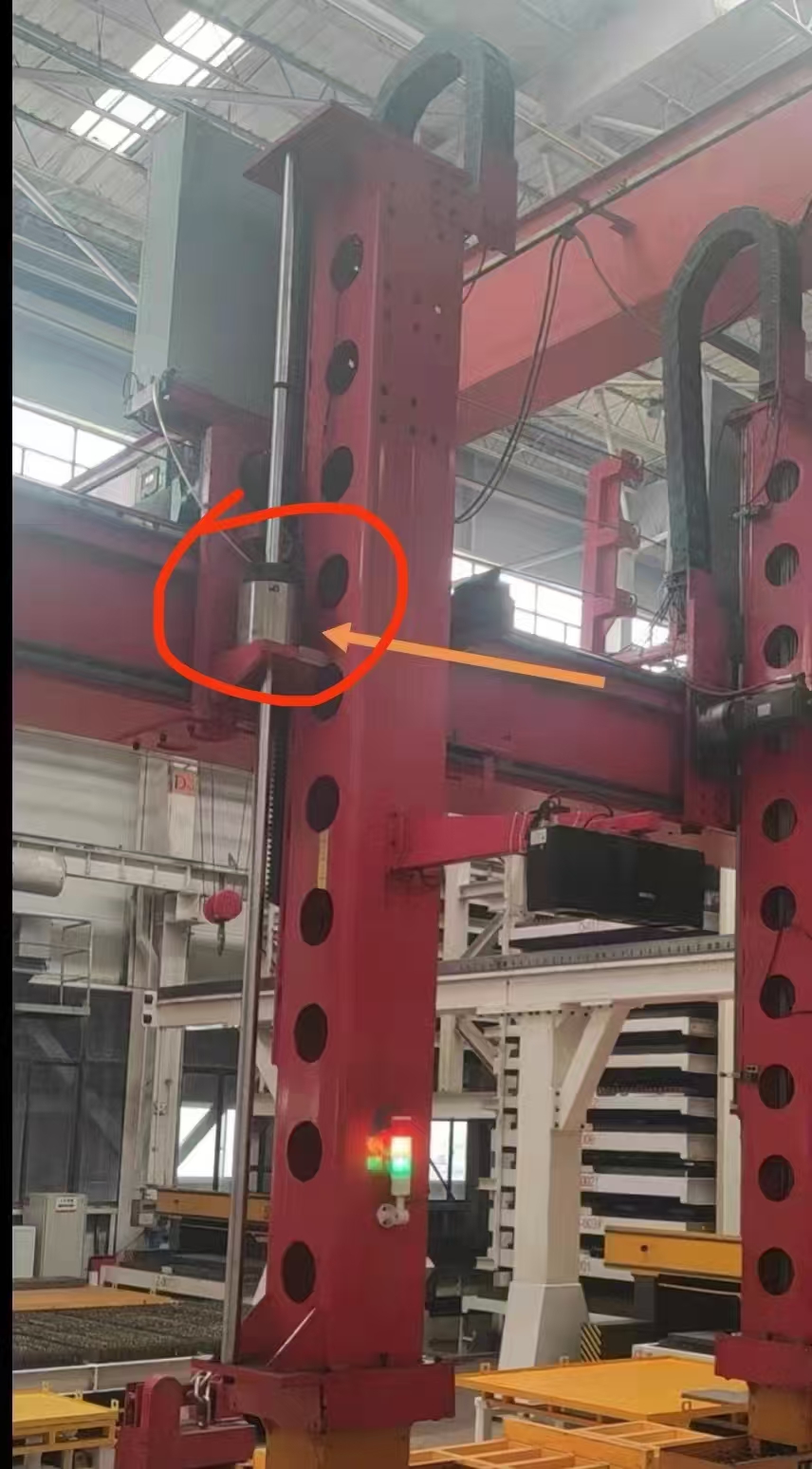

鑫润明KBPS光轴抱闸器并非孤立使用，而是作为“主制动” 单元，融入整体的安全设计框架，形成典型的多重防护：

1. 第一道防线：伺服电机抱闸——基础防护，应对常规停机与轻微故障。

2. 第二道防线（主动核心）：KBPS光轴抱闸器——在电机抱闸失效或传动环节断裂时，作为主动、可靠的最终机械制动。在高端设计中，甚至采用双抱闸器冗余配置，进一步提升安全等级。

3. 第三道防线：平衡/配重系统——虽非制动手段，但可大幅抵消重力负载，显著降低对制动器力矩的需求，使运行更平稳，并为制动争取更长时间。

4. 第四道防线：维修机械锁——在设备维护、长期停机时，提供绝对可靠的物理锁止。

一个经过验证的成功组合案例如：双伺服电缸驱动 + 双KBPS防坠制动器 + 双伺服电机抱闸 + 安全PLC监控。该系统通过硬件冗余与控制冗余，满足了极高的安全性能等级（PL e / SIL 3）要求。
四、 选型与应用要点

为确保KBPS抱闸器发挥最大效能，在桁架机械手设计中需关注：

• 精确计算：根据最大负载、运行加速度、重力、安全系数等，精确计算所需制动力矩，并据此选型。

• 安装位置：应尽可能靠近负载端安装，以减少制动时传动链的弹性变形影响。

• 安全回路集成：将其触发信号接入独立的安全控制回路（如安全PLC），由系统实时监控Z轴速度、位置，实现超速、失速、断电等故障的即时判断与触发。

• 定期维护：按照标准（如ISO 10218, GB/T 20867.1）要求，定期检查摩擦片磨损情况并进行功能测试，维护记录存档。

结语

在智能制造对设备安全与可靠性要求日益严苛的今天，鑫润明KBPS光轴抱闸器为代表的高性能防坠制动器，已从“可选配置”转变为重载、高速桁架机械手Z轴设计的“标准核心安全部件”。它以其直接、快速、强大的机械制动能力，为自动化生产线筑起了一道坚实的主动安全防线，有力保障了人员、设备与生产的终极安全，是工程师实现可靠冗余防坠设计不可或缺的关键一环。
