在自动化与精密机械工程中，设备空间往往非常宝贵。对于采用细长型/窄型滑块（Slender/Narrow Carriage） 的直线导轨系统，传统尺寸的夹紧器往往因宽度超出而无法安装。
针对这一痛点，XRMK细长型导轨锁系列（包含HKP、HKPS、HBPS三款核心型号）参照并对标了行业标杆Zimmer的LKP、LKPS、LBPS结构设计，专为空间受限的高密度自动化设备、垂直轴防坠落及精密定位场景打造。

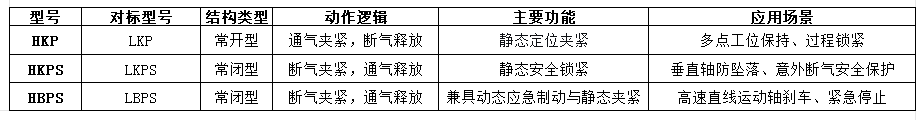

一、规格对比与定位
HKP / HKPS / HBPS系列涵盖了从气压驱动夹紧到弹簧储能安全断气保护以及动态紧急制动的全场景需求：

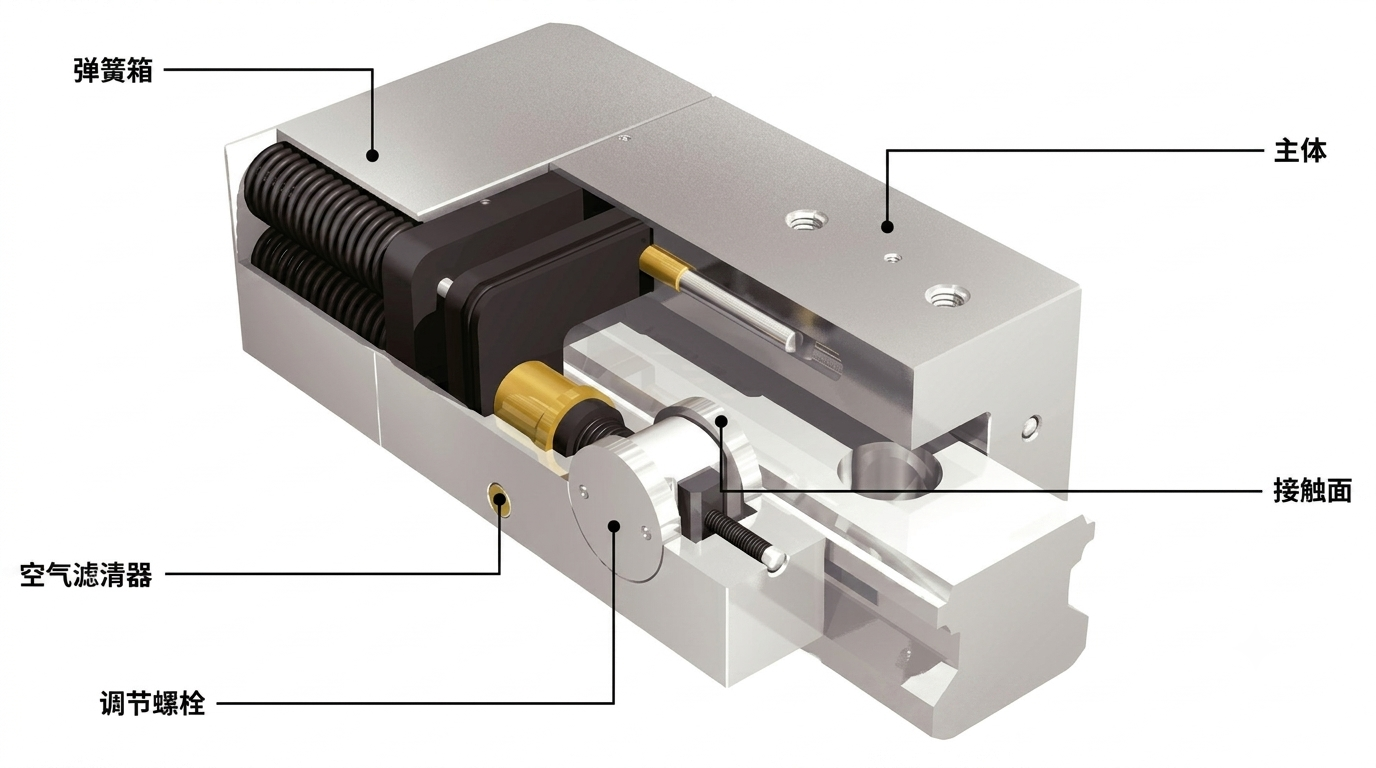

二、内部构造与工作原理
1. U型活塞与楔形传动（Wedge-type Gear）
为了在极窄的外廓宽度内输出高达数千牛顿的夹紧力，XRMK系列采用了巧妙的U型活塞结构与楔形机械放大传动机构：
-
结构设计：活塞在气缸内做轴向（沿导轨方向）推拉运动，通过斜面楔形块将轴向推力以高倍率转化为垂直于导轨侧面（非接触滚道面）的法向夹紧力。
-
保护轨面：夹紧块直接作用于导轨的非接触制动面，不损伤滚道，确保导轨精度与寿命。
2. 高韧性弹簧储能机构（仅HKPS / HBPS）
-
在常闭型型号（HKPS、HBPS）内部，内置了高强度的预紧弹簧组。
-
当系统供气正常时（通常为5.5–6.5 bar），气压克服弹簧力推开夹紧块（释放状态）；一旦发生断电、气源泄漏或紧急停机，弹簧瞬间释放能量，驱动楔形机构完成机械自锁夹紧。
3. 摩擦材质差异（HKPS vs HBPS）
| 型号 | 摩擦材质 | 核心定位 |
|---|---|---|
| HKPS（夹紧型） | 高摩擦系数合金/钢制夹紧块 | 专注静态锁紧与位置保持，防漂移性能强 |
| HBPS（制动型） | 特殊耐磨损高性能有机/复合摩擦片 | 能够承受瞬间高速摩擦产生的高温与动能，适用于动态刹车（紧急制动）及刹车后的静态保持 |
三、核心功能与产品优势
-
极窄设计（Slender Profile）：外形尺寸与主流品牌的窄型导轨滑块（如HIWIN QHH/RHH、THK SNS/SNC等）宽度高度匹配，无需额外增加安装空间。
-
高耐久性：精密机械加工结合表面化学镀镍/硬化处理，静态夹紧循环寿命可达500万次。
-
灵活接管与状态检测：
-
支持侧面与顶部多向进气，方便在紧凑的机械结构中布线。
-
可直接集成磁性开关/接近传感器，实时向PLC反馈“夹紧/释放”状态。
-
-
安全失效防护（Fail-Safe）：HKPS与HBPS遵循工业安全标准，在能源缺失时自动锁定，是符合ISO认证安全防护的理想选择。
四、典型应用领域
| 应用领域 | 推荐型号 | 核心作用 |
|---|---|---|
| 数控机床与自动化垂直Z轴 | HKPS / HBPS | 在停电或气源故障时瞬间锁紧Z轴导轨，防止重头或主轴箱因重力下坠砸伤工件或设备 |
| 半导体与电子制造设备 | HKP | 在晶圆搬运、贴片机等高密度排布空间中，用于指定工位的高精度静态定位与防抖夹紧 |
| 高速桁架机械手与直线电机轴 | HBPS | 直线电机无机械自锁能力，配备HBPS可在发生安全越界或碰撞警告时实现秒级应急刹车 |
| 医疗设备与测量仪器 | HKP / HKPS | CT机架、精密三坐标测量仪等对空间要求严苛且需要无噪/无震动定位锁定场景 |
如需了解具体型号的匹配垫板厚度、保持力参数（300N–1900N+）及CAD/3D结构图纸，欢迎联系XRMK（深圳鑫润明科技）技术选型工程师，我们为您提供专业的1:1替换方案与选型支持。
