滚动直线导轨副用钳制器：工作原理、应用场景与选型指南

XRMK｜直线导轨钳制器与工业运动锁紧解决方案

 一、什么是滚动直线导轨副用钳制器？

滚动直线导轨副用钳制器，也称为直线导轨钳制器、导轨锁、直线导轨夹紧器或导轨抱闸，是一种安装在滚动直线导轨副附近，用于对运动轴进行机械夹紧、位置保持或制动的功能部件。

滚动直线导轨副通常由导轨、滑块和滚动体组成。滚动体在导轨与滑块的滚道之间滚动，使设备能够实现平稳、精密的直线运动。THK官方资料也将导轨、滑块及滚动体列为直线导轨的基本组成部分。

当设备需要停止运动、固定工作台、降低加工振动或在特定故障工况下制动时，仅依靠电机、伺服系统或传动机构保持位置，未必能够满足所有应用要求。这时，可以根据实际工况增加独立的导轨钳制器。

简单来说：直线导轨负责导向，驱动系统负责运动，钳制器负责夹紧与位置保持。

三者相互配合，构成完整的直线运动系统。



 二、滚动直线导轨为什么需要安装钳制器？

滚动直线导轨具有摩擦阻力小、运动平稳、定位精度高等特点，但低摩擦也意味着：在驱动停止后，外部轴向力仍然可能推动运动部件发生位移。

在以下场景中，安装导轨钳制器具有实际价值。

 1. 精密定位与位置保持

在设备完成定位后，通过钳制器夹紧导轨，可以对运动轴进行机械位置保持，帮助降低外部扰动造成的位移风险。

需要注意，钳制器并不等于高精度定位传感器。最终定位精度仍然取决于编码器、控制系统、机械结构刚度、安装精度及夹紧过程中的实际位移。

 2. 提高加工过程中的结构稳定性

在机床、检测平台、自动化装配设备等应用中，外部加工力或振动可能影响运动轴的稳定性。

当运动轴到达指定位置后，钳制器可以提供额外的机械夹紧作用，帮助提高系统在静止状态下的抗扰动能力。

 3. 减轻驱动系统的持续保持负担

部分应用在停止后需要长时间保持位置。合适的机械钳制器可以承担一部分静态保持任务，减少设备对电机持续输出保持转矩的依赖。

实际效果取决于驱动方式、传动结构、负载和控制策略，不能理解为所有设备安装钳制器后都可以直接关闭伺服系统。

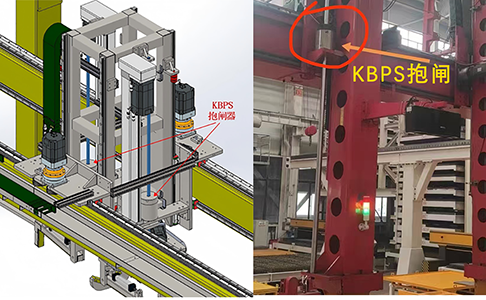

 4. 垂直轴与升降机构的保持

对于Z轴、升降平台、搬运机构等设备，重力可能持续产生轴向负载。

如果采用常闭型钳制器，可在规定的失压状态下通过机械机构保持夹紧。但对于存在坠落风险的设备，仍需根据风险评估配置独立防坠或安全制动措施，不能仅凭“常闭”就认定系统具备完整的安全防护能力。



 三、滚动直线导轨钳制器的工作原理

滚动直线导轨钳制器通常由钳制器本体、驱动机构、力传递机构和夹紧接触部件等组成。不同品牌、不同系列的内部结构可能不同，具体工作原理应以对应型号的技术资料为准。

常见的气动钳制器通过压缩空气驱动内部机构，利用楔形传力、滚动传力或其他机械结构，将执行元件的作用力转化为夹紧作用力。

钳制器与导轨的特定非滚道表面接触后，产生抵抗轴向滑动的摩擦力，从而实现夹紧和位置保持。部分产品通过弹簧储能机构实现失压夹紧，另一些产品则采用通气夹紧的结构。

基本工作流程：

接收控制信号 → 驱动机构动作 → 夹紧机构运动 → 接触导轨指定表面 → 形成夹紧力 → 实现轴向位置保持。

需要特别注意：钳制器不负责引导滑块运动，也不能替代原有的滚动直线导轨副。Zimmer官方资料同样明确区分了钳制器与导向滑块的功能，并指出其夹紧作用发生在导轨的自由表面，而不是滚动体运行的滚道表面。


 四、常开型与常闭型气动导轨钳制器有什么区别？

常开型和常闭型是气动导轨钳制器最重要的分类方式之一。两者的主要区别在于无气压时所处的状态。

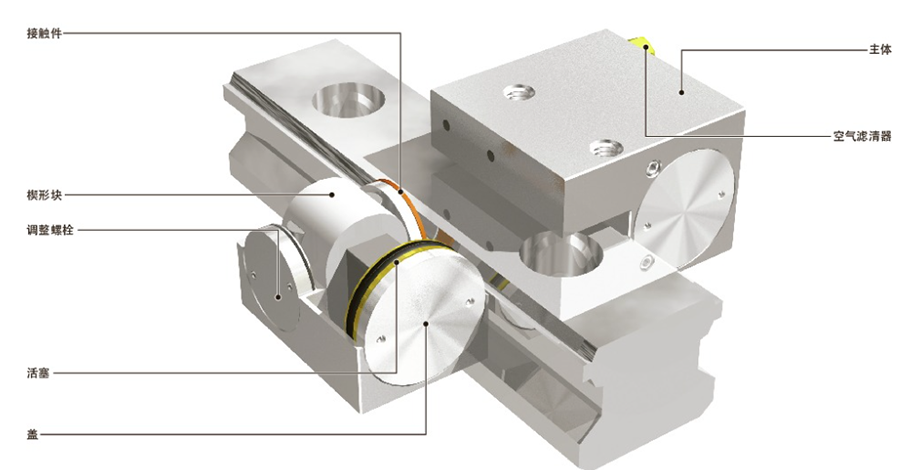

 1. 常开型气动钳制器（Normally Open，NO）



常态：释放；通气：夹紧。

常开型钳制器在没有气压时通常处于释放状态，向其供气后，内部机构动作并夹紧导轨。

适合需要主动锁紧、间歇性固定或按控制指令进行夹紧的应用。

XRMK相关产品系列可根据具体型号和导轨规格进行选择，例如TMK、HKP及适用于微型直线导轨的NCP系列。

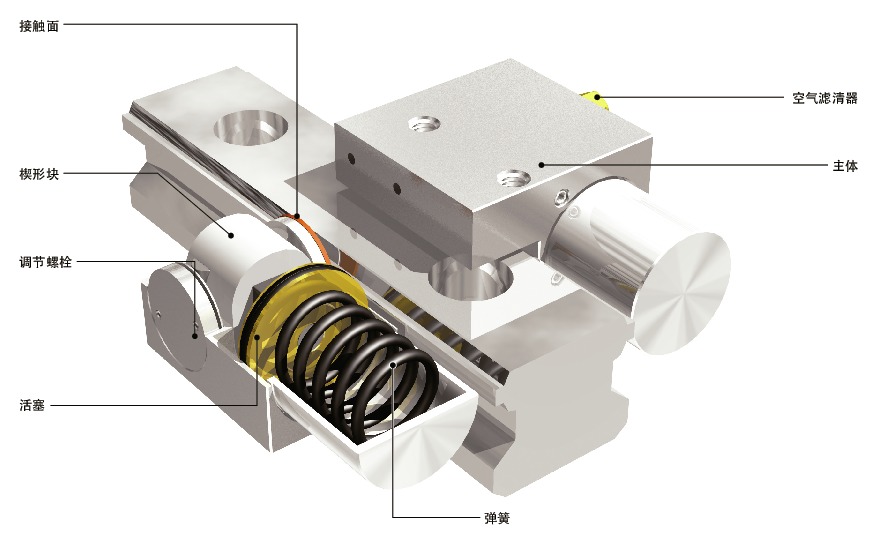

 2. 常闭型气动钳制器（Normally Closed，NC）


常态：夹紧；通气：释放。

常闭型钳制器通常利用弹簧或其他机械储能结构，在没有气压时保持夹紧状态；通入规定压力的压缩空气后，内部机构克服夹紧作用并释放导轨。

这类结构适合需要失压保持的应用，例如部分垂直轴、升降机构及需要在停机时保持位置的设备。

XRMK相关产品系列可根据具体型号和导轨规格进行选择，例如TMKS、HKPS、TBPS、YBPS，以及适用于微型直线导轨的NCPS系列。

重要提示： 常闭型意味着规定的无气压状态下保持夹紧，并不自动代表产品能够承担动态急停、紧急制动或全部安全防坠任务。是否允许动态制动，必须以具体型号的额定功能和技术资料为准。

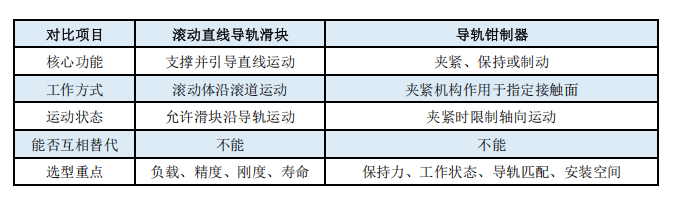

 五、导轨钳制器与导轨滑块有什么区别？



因此，设计直线运动机构时，不能把钳制器当成额外的导向滑块使用，也不能认为安装钳制器就可以省去必要的滑块。


 六、导轨钳制器安装在哪里比较合适？

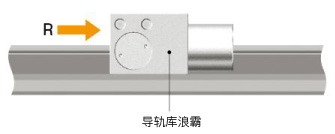

在常见的直线导轨机构中，钳制器可以作为独立部件安装在导轨附近，并与运动平台或设备结构连接。

一种常见的布局是将钳制器安装在两个导轨滑块之间，但具体位置取决于导轨结构、钳制器外形、安装空间及设备受力情况。

安装时需要确认以下事项：

• 钳制器型号与导轨品牌、系列和规格匹配；
• 夹紧接触面正确，不干涉导轨滚道；
• 钳制器安装高度和顶部避空间隙符合技术要求；
• 夹紧与释放行程正常；
• 安装座具有足够刚度；
• 气管、接头及电气元件不影响运动；
• 安装后进行夹紧、释放和保持性能验证。

不同品牌即使具有相同的导轨规格标识，其截面尺寸和夹紧区域也可能不同。选型时应核对具体导轨型号、截面图和匹配资料，而不是只根据“15型、20型、25型”等规格名称判断兼容性。


 七、导轨钳制器如何选择保持力？

保持力是指钳制器在规定测试条件下抵抗运动轴轴向滑动的能力，通常以牛顿（N）表示。

选择保持力时，不能只看设备负载重量，还需要考虑外部工艺力、加速度、安装方向、偏载、安全系数以及是否需要动态制动。


对于初步工程估算，可以将沿运动轴方向的设计载荷写为：

设计载荷 = 安全系数 ×（外部轴向力 + 惯性力 + 重力轴向分量）

其中：

• 外部轴向力：加工、碰撞或其他外部作用产生的轴向力；
• 惯性力：与运动部件质量和加速度有关；
• 重力轴向分量：取决于导轨相对于重力方向的安装角度；
• 安全系数：应由实际设备工况和风险要求确定。

对于水平轴，重力通常不会直接形成沿导轨方向的分量，但偏载、摩擦和外部工艺力仍需考虑。对于垂直轴，重力通常是重要的轴向载荷。

不要将气缸推力直接等同于钳制器保持力，也不要将静态保持力直接等同于动态制动力。 最终选型应以具体型号的额定保持力、允许工作压力和功能定义为依据。


 八、静态夹紧与动态制动有什么区别？

这是导轨钳制器选型中非常关键的一点。

 静态夹紧型

用于运动轴停止后进行位置保持，例如固定工作台、保持加工位置或降低停机状态下的位移风险。

 动态制动型

用于在运动过程中对运动轴进行减速或制动。动态制动涉及运动质量、速度、动能、响应时间、制动距离及摩擦材料的耐受能力。

并非所有钳制器都适用于动态制动。 Zimmer官方资料明确区分了仅用于静态夹紧的系列与具备动态制动功能的系列。

因此，如果设备要求在运动过程中执行急停或安全制动，应选择明确支持该用途的产品，并依据制造商规定验证制动工况。不能用普通静态夹紧型号替代经过设计和验证的制动装置。


 九、XRMK滚动直线导轨副用钳制器产品选择

XRMK可根据不同的导轨结构、驱动方式和使用工况，提供相应的钳制器选型方向。

 气动常开型

• TMK系列：可根据具体型号选择适配的滚动直线导轨钳制方案。
• KP系列：细长型气动常开导轨钳制器，适用于对安装空间有要求的应用。
• NCP系列：面向微型、小型直线导轨及紧凑型结构的单缸常开钳制器。

 气动常闭型

• TMKS系列：常闭型气动导轨钳制方案。
• HKPS系列：细长型常闭气动导轨钳制器。
• TBPS、YBPS系列：可根据具体型号的保持或制动功能要求进行选型。
• NCPS系列：面向微型、小型直线导轨及紧凑型结构的单缸常闭钳制器。

 液压与电动型

• XWH、XBHS系列：液压钳制方案，需根据具体型号确认保持力、工作压力和功能。
• DLKE系列：电动导轨锁紧方案，适合需要电动切换夹紧状态的应用。

上述系列名称用于产品分类和初步选型。具体型号能否匹配某一品牌、系列和规格的导轨，以及是否支持动态制动，应以XRMK对应型号的技术参数和验证结果为准。


 十、哪些行业会使用滚动直线导轨钳制器？

自动化设备

用于直线模组、搬运机构、装配设备和定位平台，在指定位置实现机械保持。

数控机床与加工设备

在运动轴停止后对工作台或运动机构进行夹紧，以帮助抵抗外部工艺力和振动。

精密检测设备

用于需要保持测量位置、减少外部扰动影响的直线运动机构。

半导体与电子设备

可用于部分直线运动平台、搬运轴和定位机构。实际使用时还需要确认洁净度、润滑、材料和环境要求。

垂直升降与搬运机构

根据负载和风险评估选择常闭型保持方案，必要时配合独立机械防坠或安全制动装置。


 十一、采购和选型时需要提供哪些参数？

为了提高选型效率，建议向XRMK提供以下信息：

1. 导轨品牌、系列及具体型号；
2. 导轨规格和截面图；
3. 负载重量及外部轴向力；
4. 水平、倾斜或垂直安装方式；
5. 运动速度与加速度；
6. 所需保持力；
7. 是否需要动态制动；
8. 常开或常闭的控制要求；
9. 气源压力及安装空间；
10. 工作环境、温度和循环频率。

如果现有导轨型号不明确，也可以提供导轨实物照片、截面尺寸和设备结构图，进一步确认兼容性。


 十二、常见问题 FAQ

1. 滚动直线导轨副为什么需要钳制器？

导轨副负责导向，钳制器负责在指定状态下限制运动轴的轴向移动。安装钳制器可以用于位置保持、提高静止状态下的抗扰动能力，以及满足特定的保持或制动需求。

2. 导轨钳制器会损伤直线导轨的滚道吗？

正确匹配和安装的钳制器应作用于产品设计指定的接触表面，而不是任意夹紧滚道。必须按照具体型号的技术图纸安装，不能自行改变夹紧位置。

3. 常开型和常闭型导轨钳制器怎么选？

常开型通常无气压时释放、通气时夹紧；常闭型通常无气压时夹紧、通气时释放。应根据设备控制逻辑、失压状态要求和安全设计进行选择。

4. 所有导轨钳制器都能用于急停制动吗？*
不能。部分型号只用于静态夹紧，只有明确具备动态制动能力并符合相应工况要求的型号，才能用于规定的动态制动用途。

5. 不同品牌的直线导轨可以共用同一款钳制器吗？

不一定。应根据具体品牌、系列、规格、截面尺寸、夹紧区域和安装高度确认兼容性，并进行实际夹紧与释放验证。

6. 导轨钳制器能否提高定位精度？

钳制器可以帮助保持已经达到的位置，但并不自动提高编码器精度或消除机械误差。最终定位表现还与控制系统、结构刚度、安装精度和夹紧过程中的位移有关。

7. 如何确定导轨钳制器的保持力？

应根据轴向外力、惯性力、重力分量、安装方向和安全要求进行计算，再与具体型号的额定保持力进行核对。若涉及动态制动，还需单独校核速度、动能、响应时间及制动距离。


 结语

滚动直线导轨副用钳制器，是直线运动系统中用于机械夹紧、位置保持和特定制动任务的重要功能部件。正确选择钳制器，需要同时考虑导轨匹配、夹紧方式、保持力、安装空间、运动工况和安全要求。

XRMK可根据客户的导轨型号、负载条件、安装结构和控制需求，协助进行直线导轨钳制器的型号匹配与应用选型。
