在自动化设备、精密定位平台、直线模组和工业机械中，导轨锁紧机构常用于限制直线运动部件的移动，实现位置保持、辅助定位或特定工况下的制动。客户在选型过程中，经常会咨询：导轨锁紧机构原理图是什么？导轨锁是如何夹紧和释放的？常开型和常闭型有什么区别？

本文从机械结构、气动控制方式、动作原理及选型注意事项等方面，介绍滚动直线导轨副用钳制器的基本工作原理，帮助设备设计人员更直观地理解导轨锁紧机构。

> **配图建议：** 建议正文中穿插三张图——导轨锁紧机构工作原理示意图、常开与常闭动作对比图、钳制器安装在直线导轨上的应用图。若暂无经工程确认的剖面图，优先使用原理示意图，不要用未经确认的剖面图冒充产品真实内部结构。


 一、什么是导轨锁紧机构？

导轨锁紧机构通常是安装在直线运动系统上的夹紧或制动装置，用于在指定条件下限制滑块或相关运动部件沿导轨方向移动。

在滚动直线导轨系统中，直线导轨与滑块主要承担导向和承载功能；导轨钳制器则主要用于夹紧导轨的指定表面，提供轴向保持力。两者功能不同，不能将钳制器视为导轨滑块的替代品。

常见的导轨锁紧机构包括：

气动导轨钳制器：通过压缩空气控制夹紧或释放，常见于自动化设备及直线运动机构。
液压导轨锁紧机构：通过液压压力控制夹紧或释放，具体动作方式取决于产品结构。
电动导轨锁：通过电动执行机构完成夹紧与释放，适用于需要电气控制的应用。
手动导轨锁：通过手柄、螺杆或其他机械操作方式实现锁紧，适合人工调整或手动定位场景。

本文主要介绍工业设备中常见的气动导轨钳制器原理。


 二、导轨锁紧机构原理图怎么看？


导轨锁紧机构的原理图，通常用于说明夹紧部件、传力结构、驱动元件以及控制介质之间的关系。不同品牌、型号和结构的内部设计可能不同，因此原理图应以对应产品的技术资料为准。

对于常见的气动导轨钳制器，可以从以下几个部分理解其基本动作：

1. 驱动部分：由压缩空气、弹性元件或其他驱动方式提供动作所需的力，具体取决于产品是常开型还是常闭型。
2. 传力部分：将驱动力传递到内部夹紧机构。部分产品采用楔形、斜面或其他机械增力结构。
3. 夹紧部分：夹紧元件与导轨指定的接触表面作用，产生限制直线运动的摩擦力。
4. 控制部分：通过气路、电气信号或手动操作控制夹紧与释放状态。

从功能上看，导轨锁紧机构的动作可以概括为：

控制输入 → 驱动机构动作 → 内部夹紧机构运动 → 夹紧元件接触导轨 → 产生轴向保持力。

当机构切换到释放状态时，夹紧元件解除夹紧作用，运动部件便可以按照导向系统的设计要求移动。

需要注意：以上是功能层面的原理说明，并不代表所有导轨锁都采用相同的内部结构。实际结构、传力方向、密封形式和夹紧方式，应以具体型号的剖面图、产品说明书或制造商技术资料为准。


 三、气动导轨锁的工作原理

气动导轨锁通常利用压缩空气控制内部夹紧机构。根据产品的默认状态和驱动逻辑，可分为常开型和常闭型。

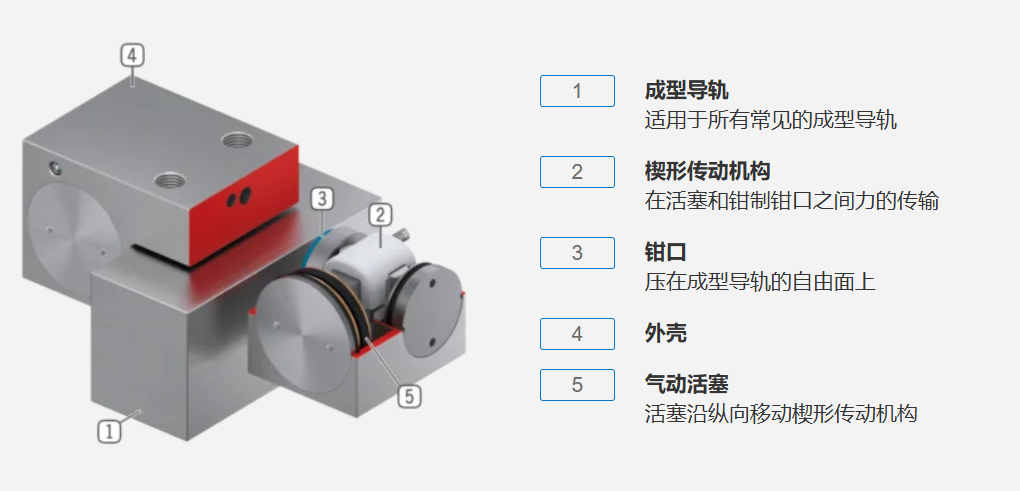

 1. 常开型气动导轨锁原理


常开型通常指：无气压时处于释放状态，供气后执行夹紧动作。

其基本工作过程如下：

• 无气压时，夹紧机构处于释放状态，导轨运动部件可以移动。
• 当气路接入规定压力的压缩空气后，内部驱动机构动作。
• 驱动力通过机械传力结构作用于夹紧元件，使其夹紧导轨指定表面。
• 当气压解除后，机构恢复释放状态，具体复位方式取决于产品结构。

常开型适合需要通过气压主动执行夹紧动作的应用。设计时应考虑气源中断后装置会进入什么状态，不能仅根据“导轨锁”这一名称判断其安全性。

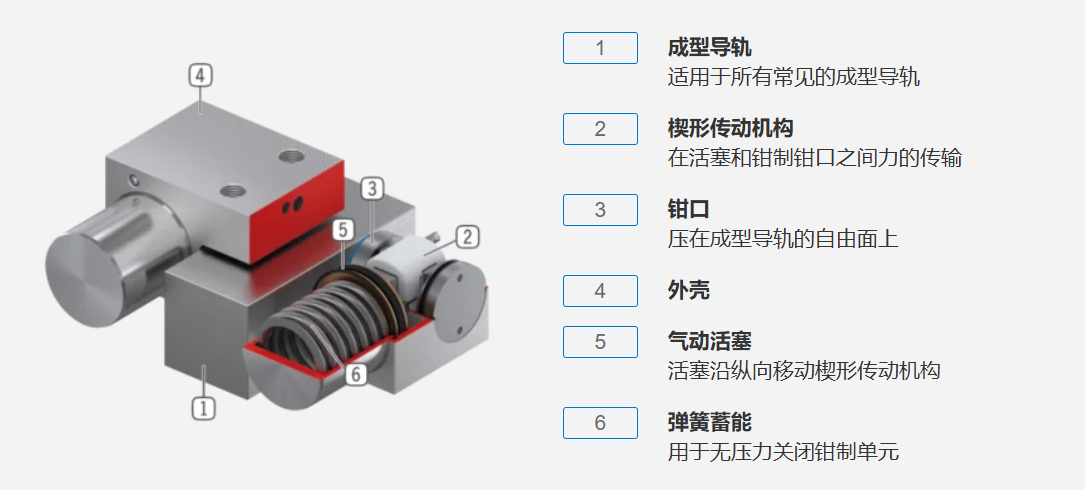

2. 常闭型气动导轨锁原理


常闭型通常指：无气压时处于夹紧状态，供气后执行释放动作。

常见的弹簧施力式常闭机构，其基本工作过程如下：

• 无气压时，弹性元件使夹紧机构保持夹紧状态。
• 当压缩空气达到产品规定的工作条件后，驱动机构克服夹紧方向的作用力。
• 夹紧元件解除对导轨的夹紧，运动部件可以移动。
• 当气压消失时，机构在其设计作用下重新夹紧。

常闭型可用于希望在失去气源时趋向夹紧状态的场景，但这不等于设备一定具备防坠或安全制动能力。对于垂直轴、悬挂负载和人员可能接近的设备，仍需进行载荷计算、失效工况分析和必要的安全验证。

此外，并非所有常闭型导轨锁都采用弹簧储能结构。不同产品可能使用不同的内部施力和驱动方式，应以对应型号的原理图为准。


 四、常开型与常闭型导轨锁有什么区别？

 对比项目       常开型导轨锁            常闭型导轨锁

典型默认状态      无气压时释放            无气压时夹紧
典型气动动作       供气夹紧              供气释放
气源中断后的状态    通常趋向释放           取决于具体结构，常见设计趋向夹紧
选型关注点      气源中断后能否接受释放状态   失去气源后的保持能力是否满足要求
典型应用考虑     需要主动夹紧的定位机构     希望断气后趋向夹紧的机构 |

表格描述的是常见设计逻辑，不应替代具体型号的产品资料。采购或设计前，应确认产品的实际动作状态、工作压力范围、保持力及允许的使用工况。


 五、导轨锁紧机构如何产生保持力？

导轨钳制器夹紧导轨后，夹紧接触面之间会产生摩擦作用，从而限制运动部件沿导轨方向移动。

工程选型时，需要区分以下三个概念：

 1. 夹紧力

夹紧力通常用于描述夹紧机构施加在接触面上的作用力。不同厂商对夹紧力的定义、测试方式和标注方法可能不同。

 2. 轴向保持力

轴向保持力是导轨钳制器抵抗运动部件沿导轨方向移动的能力，通常是评估静态位置保持性能的重要指标。

 3. 动态制动力

动态制动力涉及运动部件在运动过程中减速或停止的能力，需要结合运动速度、运动部件质量、制动能量、响应时间和制动距离等因素进行评估。

夹紧力、轴向保持力和动态制动力不能直接视为同一个参数。 如果设备需要在运动过程中紧急制动，应选择明确允许动态制动的产品，并依据制造商给出的限制条件进行设计。


 六、导轨锁紧机构的典型应用

导轨钳制器可应用于多种直线运动系统，具体是否适用取决于产品规格、保持力、安装方式和使用工况。

 自动化设备与直线模组

在直线模组、搬运机构和自动化生产设备中，导轨钳制器可用于指定位置的夹紧或保持，减少外力作用下运动部件发生非预期移动的可能性。

 精密定位平台

在需要保持某一位置的机构中，导轨钳制器可以作为定位系统的辅助保持装置。其实际定位表现还受到导轨刚度、机构间隙、夹紧过程中的位移和系统结构等因素影响，不能仅凭钳制器本身推断整机定位精度。

 垂直运动轴

对于升降机构和垂直直线轴，导轨锁的选择需要特别谨慎。应核算负载重力、运动惯性、偏心载荷和可能的冲击，并验证产品的保持能力及失效工况。

如果应用涉及人员安全或负载坠落风险，不能仅凭“常闭”或“断气夹紧”判断其满足防坠要求，应按照整机风险评估和适用安全规范设计独立、可靠的防护措施。


 七、导轨锁紧机构选型需要确认哪些参数？

为了让导轨锁紧机构与实际设备匹配，建议在选型前准备以下信息：

1. 导轨品牌、系列和规格：不同品牌即使标注相同的名义规格，导轨截面、接触表面和安装尺寸也可能不同。
2. 锁紧方式：确认需要气动、液压、电动还是手动结构。
3. 默认动作状态：确认需要常开型还是常闭型，并明确断气、断电等异常情况下的预期状态。
4. 负载与受力方向：提供运动部件质量、外部载荷、重力方向、偏心距和可能的冲击。
5. 保持或制动要求：明确是静态位置保持，还是需要对运动中的负载进行动态制动。
6. 安装空间：包括导轨侧面空间、顶部间隙、安装孔位和周边零件干涉情况。
7. 工作环境：包括温度、粉尘、湿度、清洁要求及其他特殊环境条件。
8. 控制条件：包括工作气压、供气方式、电气控制要求和状态反馈需求。

对于垂直轴或有安全风险的工况，还应进行必要的保持力裕量、负载分配和故障状态分析。不能只根据导轨规格或单一保持力参数直接确定型号。


 八、XRMK导轨钳制器产品选型建议

XRMK可根据设备的导向结构、控制方式和夹紧需求，评估不同系列的导轨钳制器方案。以下系列名称可作为初步筛选方向，具体适配性应以各型号的尺寸图和技术参数为准。

TMK、TMK-R：可作为滚动直线导轨气动常开型方案的初步筛选方向。
TMKS、TMKS-R：可作为气动常闭型导轨钳制器的初步筛选方向。
HKP、HKPS、HBPS、TBPS、YBPS：可根据结构形式、安装空间、常开或常闭要求，以及夹紧或制动用途进一步筛选。
NCP、NCPS：面向微型或小规格直线导轨及紧凑安装结构，具体适用范围需核对型号资料。
XWH、XBHS：可根据液压驱动方式和实际夹紧逻辑进一步评估。
DLKE：可作为电动导轨锁方案的筛选方向。
DK、DKC、DKL、miniDK:可作为手动钳制器方案的刷选方向。

系列名称并不能单独证明产品与某一品牌或型号的导轨完全兼容。选型时应核对导轨截面、接触区域、安装尺寸、允许载荷及产品使用条件。

如需获取导轨锁紧机构原理图、产品外形尺寸图或对应型号的技术资料，建议提供导轨品牌及系列、导轨规格、安装空间、常开或常闭需求，以及静态保持或动态制动用途，以便进一步确认适用方案。


 九、关于导轨锁紧机构原理图的常见问题

Q1：导轨锁紧机构原理图一般包含哪些内容？

通常包括驱动元件、传力机构、夹紧元件、导轨接触位置以及气路或电气控制关系。具体内容取决于产品结构和原理图的用途。

Q2：导轨锁的原理图与气动回路图有什么区别？

导轨锁内部原理图主要用于说明夹紧机构如何动作；气动回路图则主要用于说明气源、阀、管路和执行元件之间的连接关系。两者用途不同，不能互相替代。

Q3：常开型导轨锁和常闭型导轨锁可以互换吗？

不能只根据安装尺寸判断。两者默认状态和控制逻辑可能相反，互换前应确认失气状态、控制回路、保持力、安装尺寸及设备安全要求。

Q4：常闭型导轨锁是否一定可以防止垂直轴下坠？

不一定。常闭只描述特定条件下的动作状态，不代表保持力一定足够，也不代表产品经过防坠或安全制动认证。垂直轴应用必须结合实际载荷、动态工况和风险评估进行验证。

Q5：导轨锁可以在运动过程中直接夹紧吗？

只有明确允许动态制动的产品，才应在满足其规定的速度、能量、频率和使用条件下承担动态制动任务。普通静态保持型钳制器不能默认用于紧急制动。

Q6：相同规格的不同品牌导轨可以共用同一款导轨锁吗？

不一定。除名义规格外，还应比较导轨实际截面、宽度、高度、接触表面、安装空间和尺寸公差，并根据产品技术资料确认匹配关系。


 十、结语

了解导轨锁紧机构原理图，有助于工程师判断产品的夹紧方式、控制逻辑和应用边界。但在实际设备设计中，原理图只是选型依据之一，还需要结合导轨型号、安装尺寸、保持力、负载方向和实际工况进行综合验证。

XRMK（深圳市鑫润明科技有限公司）可根据设备的直线导向结构、控制方式和夹紧需求，协助评估合适的导轨钳制器方案。如需获取对应型号的原理图、尺寸图或选型资料，请提供具体应用参数，以便进一步确认。
