TMK -r滚柱气动常开型导轨钳制器
详情说明 / Details
TMK-R系列导轨钳制器（气动导轨锁）
TMK-R系列为常开型气动导轨钳制器，适用于直线导轨系统的夹紧与定位控制， 广泛应用于自动化设备及精密滑台系统。
产品特点
- 通气夹紧 / 断气释放
- 高响应速度，适合高频动作
- 保持力稳定，定位精度高
- 结构紧凑，安装方便
- 适配主流滚柱导轨
产品命名
型号示例：
TMK20B01-H-L
① ②③ ④ ⑤ ⑥
| 序号 | 内容 | 说明 |
|---|---|---|
| ① | TMK-导轨钳制器 | 气动常开型系列 |
| ② | 20-导轨规格 | 12 / 15 / 20 / 25 / 30 / 35 / 45 / 55 / 65 |
| ③ | B/R-导轨类型 | B：滚珠导轨 R：滚柱导轨 |
| ④ | 01-品牌导轨代号 |
01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA 其他品牌系列导轨请咨询销售工程 |
| ⑤ | H-加高垫片 | H：配备加高垫片 无：标准型 |
| ⑥ | L-气管接头及消声器安装位置 | L ：钳制器安装面朝上放置，面对气缸的左手侧 无：钳制器安装面朝上放置，面对气缸的右手侧 |
型号・保持力・尺寸・配管参数

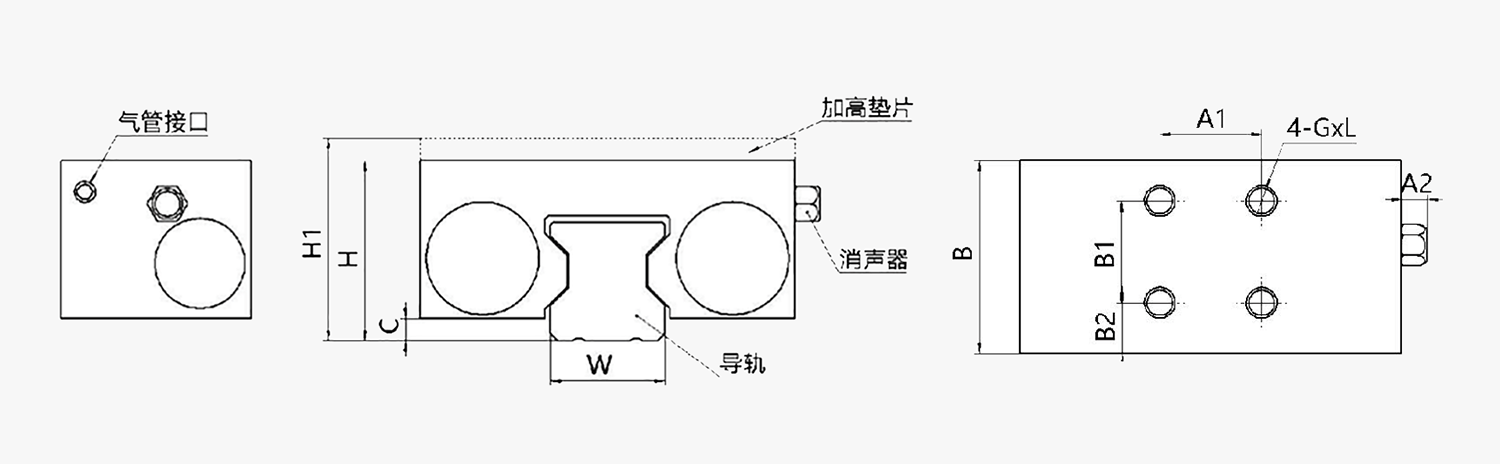

尺寸图：
单位：mm
| 型号 | 额定保持力（N） | W | A | A1 | A2 | B | B1 | B2 | H | H1 | C | 螺纹直径 | 气管接口 | 空气消耗量（cm³/周期 ANR） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TMK25R | 1200 | 23 | 75 | 20 | 5 | 38 | 20 | 10 | 36 | 40 | 5.5 | M6 | M5 | 9 |
| TMK30R | 1750 | 28 | 90 | 22 | 5 | 42 | 22 | 8.5 | 42 | 45 | 7 | M8 | M5 | 12 |
| TMK35R | 2000 | 34 | 100 | 24 | 5 | 42 | 24 | 9 | 48 | 55 | 7 | M8 | M5 | 12 |
| TMK45R | 2250 | 45 | 120 | 26 | 5 | 50 | 26 | 12 | 60 | 70 | 9 | M10 | M5 | 17 |
| TMK55R | 2250 | 53 | 136 | 30 | 5 | 50 | 30 | 10 | 70 | 80 | 14 | M10 | M5 | 18 |
| TMK65R | 2250 | 63 | 146 | 30 | 5 | 50 | 30 | 10 | 90 | - | 22 | M10 | M5 | 18 |
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号
安装步骤及安全注意事项
安装方法：
- 导轨锁在导轨与滑块安装完成后安装，建议位于两个滑块之间
- 解除钳制状态安装，确保不接触导轨
- 预紧螺栓固定
- 重复夹紧10次对中，偏差≤1mm，平行度≤0.01mm
- 夹紧状态锁紧螺栓，检查摩擦变化
- 间隙控制：单边0.02～0.04mm
- 检查气路是否泄漏
间隙示意图：
整体安装示意图：
推荐标准安装方式，确保最佳保持力
| 螺栓型号 | 扭矩(N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
| M10 | 45 |
