TMK65B导轨钳制器-气动常开型导轨锁
详情说明 / Details
TMK65B 导轨钳制器（常开型气动导轨锁）
TMK65B导轨钳制器适用于自动化设备中的导轨夹紧与定位控制，广泛应用于直线滑台及精密设备中，属于TMK系列中使用最广泛的标准型号之一。
产品概述
- 类型：常开型（通气夹紧 / 断气释放）
- 控制方式：气动，常开
- 适用导轨：滚珠直线导轨
- 适用尺寸：#65
产品结构
通过气动驱动内部夹紧机构作用于导轨，实现稳定锁紧。
工作原理
TMK65B为常开型结构，在无气状态下保持释放；通气后产生夹紧力，实现导轨锁紧。
工作逻辑：通气夹紧 / 断气释放 高频响应
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | TMK65B |
| 适用导轨尺寸 | #65 |
| 适用导轨类型 | 滚珠导轨 |
| 额定保持力 | 2250 N |
产品规格
| 项目 | 参数 |
|---|---|
| 控制方式 | 气动（常开型） |
| 最低使用压力 | 0.3 MPa |
| 最高使用压力 | 0.7 MPa |
| 响应时间 | 60 ms |
| 使用温度 | 0℃ ～ 70℃ |
以上参数为参考值，具体选型请根据实际工况确认。

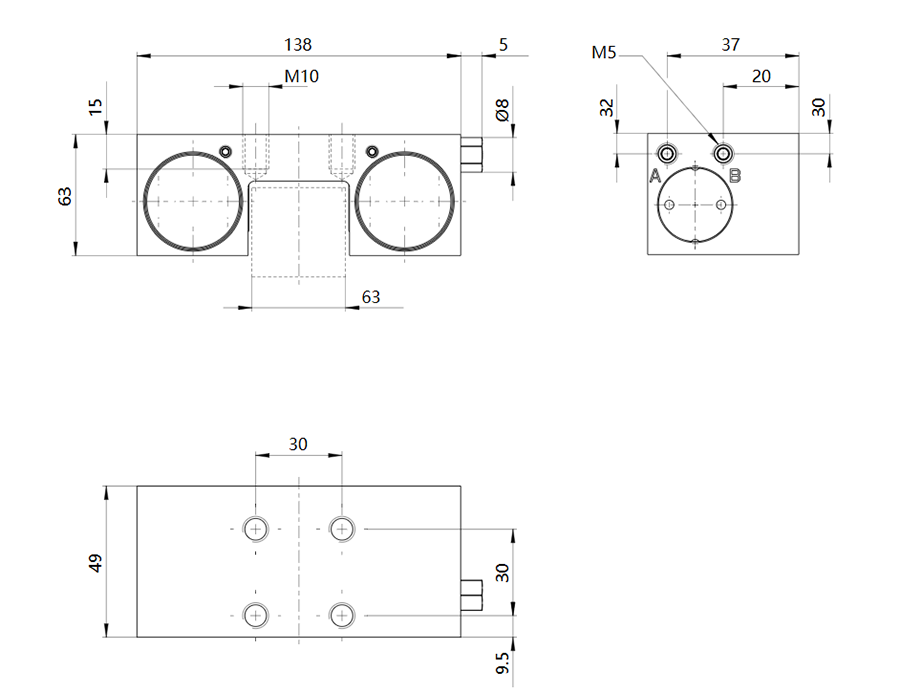

外形尺寸
尺寸可根据导轨型号匹配安装。
选型建议
- 小型设备：TMK12B / TMK15B
- 常规应用：TMK20B / TMK25B
- 中等负载：TMK30B / TMK35B
- 重载应用：TMK45B以上
如需断气锁紧，请选择 TMKS 系列；如需安全制动功能，请选择 TBPS / YBPS 系列。
应用场景
- 自动化生产线
- 直线滑台系统
- 精密定位设备
- 装配及搬运设备
相关产品
- TMK65（更高负载）
- TMKS65B（常闭型）
- YBPS65M（带制动功能）
