DLKE25B 电动钳制器｜高精度电控导轨锁_PLC可控滑台夹紧｜XRMK
详情说明 / Details
DLKE25 电动钳制器（电动导轨锁）
DLKE25为DLKE系列适用于#25直线导轨的高精度电动钳制器，采用电机驱动夹紧机构，支持PLC/伺服控制，实现精密、可控夹紧与释放。广泛应用于精密滑台、自动化设备及高重复精度定位场景。
产品概述
- 类型：电动钳制器（常闭/失压安全保持）
- 控制方式：电机驱动释放
- 适用导轨：直线导轨 #25
- 支持反馈信号，便于闭环控制
- 适用于高重复精度与高安全等级应用
产品特点
- 电动驱动，无需气源或液压
- 可调夹紧力，高精度控制
- 支持状态反馈信号，LED/开关输出
- 快速响应，可集成PLC/运动控制系统
- 重复精度高，定位可靠
- 结构紧凑，适配多种安装空间
产品结构
高刚性结构，电机驱动精密滚珠丝杆或齿轮机构，实现稳定夹紧。
工作原理
DLKE25通过电机控制钳制爪夹紧与释放：
驱动指令 → 夹紧（保持）
撤销指令 → 释放（滑台可运动）
内部夹紧弹簧确保在断电或异常状态下仍可保持导轨锁紧，保障安全。
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | DLKE25 |
| 适用导轨尺寸 | #25 |
| 适用导轨类型 | 直线导轨 |
| 额定保持力 | 1000 N |
| 控制电压 | 24 VDC |
| 反馈信号 | 可选（开关/LED） |
| 响应时间 | <0.1 s |
| 使用温度 | 10℃ ～ 50℃ |

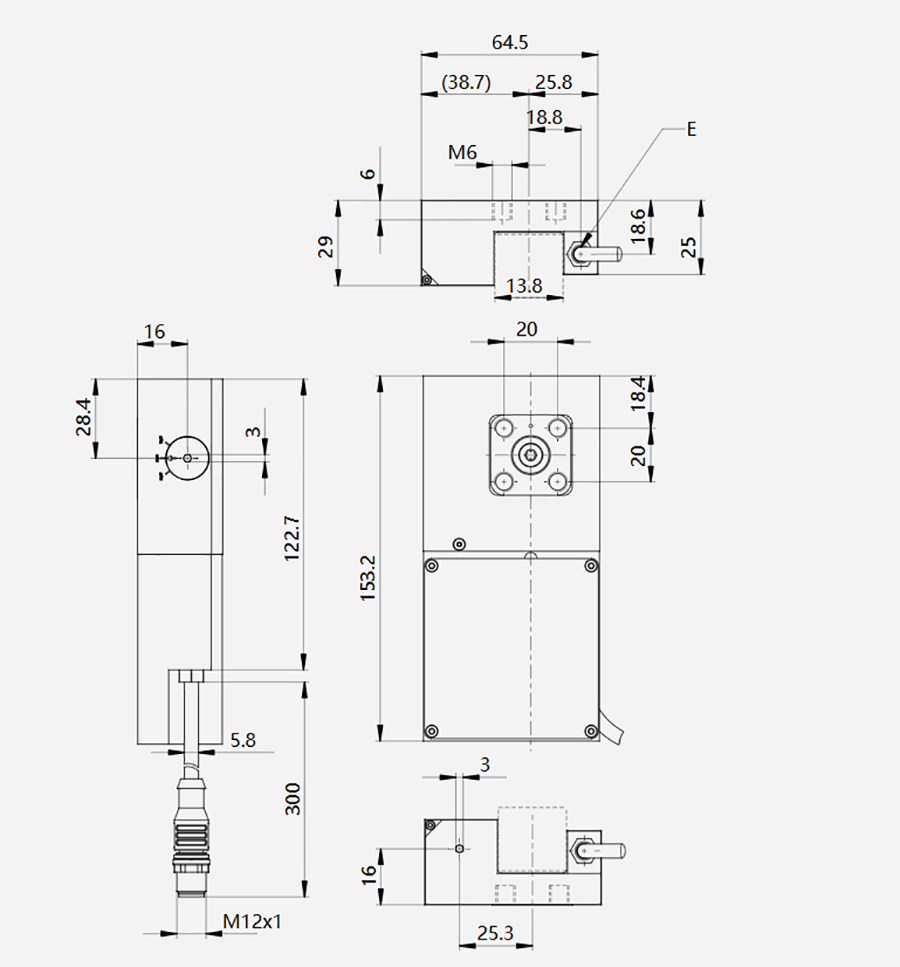

外形尺寸
尺寸适配#25导轨，可直接安装到滑台或导轨平台。
安装及注意事项
安装方法：
- 确保导轨安装完毕并清洁
- 电控钳制器在断电/无驱动状态下安装
- 固定螺栓按推荐扭矩锁紧
- 完成安装后进行多次驱动测试
- 确认夹紧与释放动作顺畅
- 反馈信号正确输出
应用场景
- 自动化装配设备
- 高精度滑台定位
- 机器人第六/第七轴定位
- 精密检测设备
- 重复精度要求高的场景
