DKR1600线性轴手动钳制器｜Ø16光轴机械锁_圆轴手动锁紧器｜XRMK
详情说明 / Details
DKR1600 线性轴手动钳制器（光轴/圆轴机械锁）
DKR1600 为适用于 Ø16mm 光轴/圆轴的手动钳制器，采用纯机械夹紧结构，无需气源、电源或液压系统，通过手动操作即可实现线性轴快速锁定与释放。适用于实验平台、自动化设备、工装夹具及手动调整机构。
产品概述
- 类型：线性轴手动钳制器
- 操作方式：机械手动锁紧
- 适用轴径：Ø16mm
- 适用轴类型：圆轴 / 光轴
- 适用于定位与防位移场景
产品特点
- 无需气源、电源或液压
- 纯机械结构，稳定可靠
- 快速锁紧与释放
- 结构紧凑，适用于狭小空间
- 重复定位精度高
- 维护简单，使用寿命长
产品结构
采用机械式夹紧结构，通过手动操作驱动夹紧机构锁定圆轴。
工作原理
DKR1600 通过机械操作机构驱动内部夹紧结构：
手动操作 → 锁紧线性轴
反向操作 → 解除锁紧
无需外部动力即可实现快速定位与固定。
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | DKR1600 |
| 适用轴径 | Ø16 mm |
| 适用轴类型 | 圆轴 / 光轴 |
| 额定保持力 | 1200 N |
| 操作方式 | 手动机械锁紧 |
| 使用温度 | 0℃ ～ 70℃ |

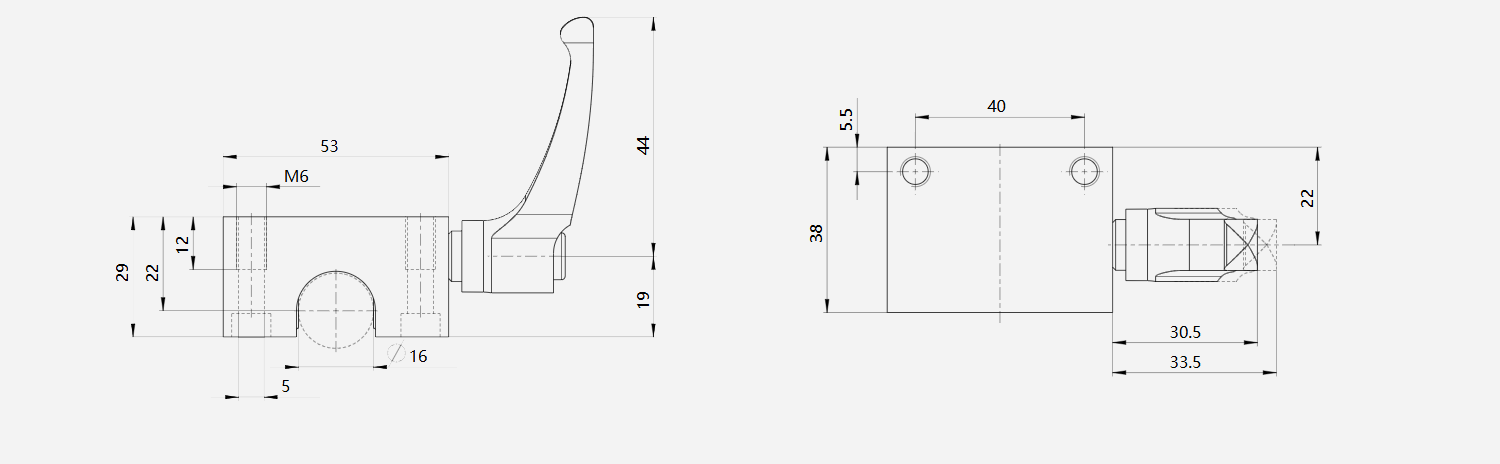

外形尺寸
适用于 Ø16mm 精密研磨光轴安装。
安装与技术规范
推荐轴规格
材质： 拉伸强度400N/mm²以上
硬度： 54HRC以上（有效硬化层深度：0.5mm以上），或者是硬质镀铬（电镀硬度：800HV以上，电镀厚度20μm以上）
尺寸公差： f8、g8或h7
圆度公差： 尺寸公差的1/2
表面粗糙度： Ra0.2～3.2
安装说明
- 确认线性轴安装完成
- 将 DKR1600 安装于固定平台
- 使夹紧面与圆轴正确接触
- 预紧固定螺栓
- 测试锁紧与释放动作
- 按推荐扭矩固定
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩(N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
| M10 | 45 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命。
应用场景
- 实验平台定位
- 手动调整机构
- 自动化工装夹具
- 线性轴固定系统
- 光轴滑台定位
选型建议
- 导轨手动锁定 → DK 系列
- 线性轴手动锁定 → DKR 系列
- 气动光轴锁 → MAK / MAKS 系列
- 安全防坠 → KBPS 系列
无需气源与电控时，建议优先选择 DKR 线性轴手动钳制器系列。
相关产品
- DKR1200（更小轴径）
- DKR2000（更高保持力）
- MAK16（气动常开型）
- MAKS16（气动常闭型）
