DKC2001偏心凸轮式导轨锁｜20导轨快速锁紧夹紧器_手动机械导轨锁｜XRMK
详情说明 / Details

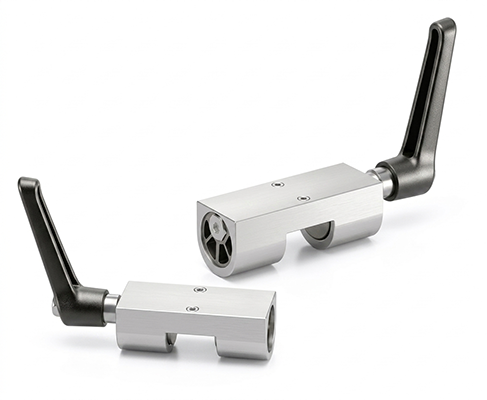

DKC2001 偏心凸轮式手动导轨锁（快速锁紧型）
DKC2001 为适用于 #20 直线导轨的偏心凸轮式手动导轨锁，采用快速锁紧手柄结构，无需气源、电源或液压系统，通过偏心凸轮手柄即可快速完成导轨锁紧与释放。适用于频繁调整、人工定位及快速切换场景。
产品概述
- 类型：偏心凸轮式手动导轨锁
- 控制方式：机械快速锁紧
- 适用导轨：直线导轨
- 适用规格：#20
- 适用于快速定位与人工调整
产品特点
- 偏心凸轮手柄快速锁紧
- 单手即可完成锁定与释放
- 无需气源与电控
- 适用于频繁切换工位
- 操作直观，维护简单
- 适用于工装夹具与实验设备
相比普通螺纹锁紧结构，DKC2001 可实现更高效率的人工操作。

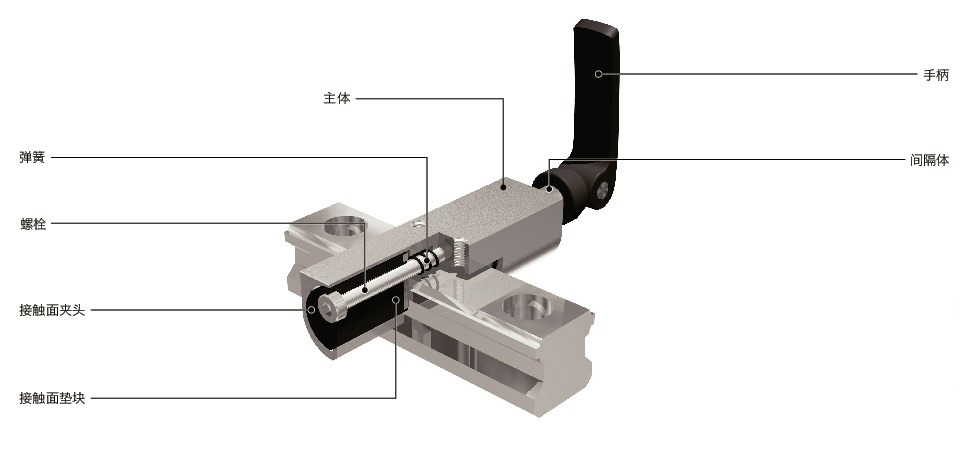

产品结构
采用偏心凸轮式手柄结构，通过凸轮机构驱动夹紧模块，实现导轨快速锁紧。
工作原理
DKC2001 采用偏心凸轮式快速锁紧结构：
手柄压下 → 导轨锁紧
手柄抬起 → 导轨释放
适用于需要频繁进行定位切换的应用环境。
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | DKC2001 |
| 适用导轨规格 | #20 |
| 适用导轨类型 | 直线导轨 |
| 额定保持力 | 350 N |
| 操作方式 |
偏心凸轮手柄式 |
| 推荐锁紧扭矩 | 2.5 N·m |
| 使用温度 | -10℃ ～ 50℃ |
保持力数据为推荐锁紧扭矩条件下测试值。

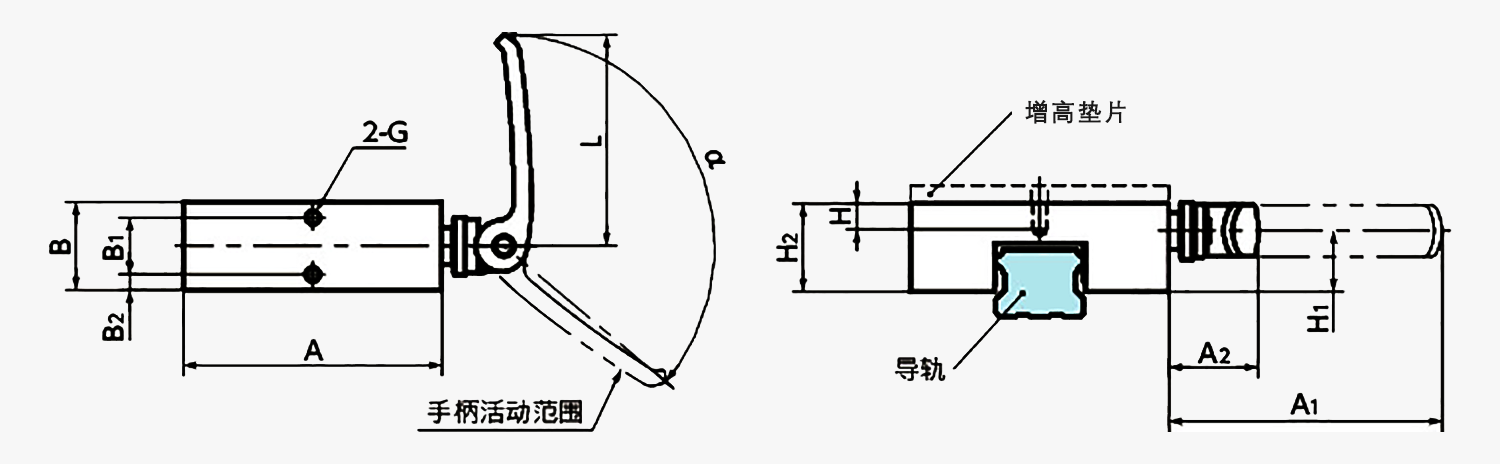

外形尺寸
尺寸图：
单位：mm
| 型号 | 额定保持力（N） | W | A | A1 | A2 | B | B1 | B2 | H | H1 | H2 | G | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKC2001 | 350 | 20 | 63 | 75 | 30 | 24 | 15 | 4.5 | 8 | 19 | 23 | M5 | 63 |
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号 快速选型
安装及使用说明
安装步骤：
- 导轨与滑块安装完成后安装 DKC2001
- 确认导轨表面清洁
- 预紧安装螺栓
- 操作偏心凸轮手柄
- 确认锁紧与释放动作顺畅
- 按推荐扭矩固定螺栓

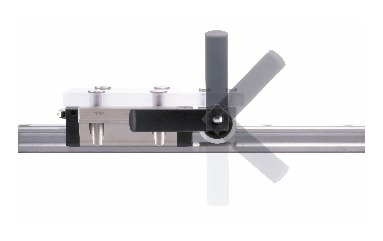

注意事项：
如果在夹紧导轨的状态下旋转手柄，可能会损坏DKC。请务必在解除夹紧的状态下调整手柄位置。
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩(N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命。
应用场景
- 人工调整工位
- 实验平台快速定位
- 工装夹具快速锁定
- 普通自动化滑台
- 频繁切换定位系统
选型建议
- 经济型手动锁 → DKL 系列
- 标准型手动锁 → DK 系列
- 快速锁紧型 → DKC 系列
- 自动控制型 → TMK / TMKS 系列
需要频繁人工操作与快速定位时，建议优先选择 DKC 偏心凸轮式手动导轨锁系列。
相关产品
- DKC1501（15导轨）
- DKC2501（25导轨）
- DK 系列（标准手动导轨锁）
- TMK 系列（气动导轨钳制器）
