miniDK2500M微型导轨锁｜25导轨手动钳制器_超小型精密滑台锁｜XRMK
详情说明 / Details
miniDK2500 微型导轨手动钳制器（25导轨微型锁）
miniDK2500 为适用于 #25 微型直线导轨的手动导轨钳制器，采用超紧凑型结构设计，无需气源、电源或液压系统，通过旋钮手动操作即可实现微型滑台锁紧与释放。适用于精密仪器、实验设备及微型自动化平台。
产品概述
- 类型：微型导轨手动钳制器
- 适用导轨：#25 微型导轨
- 控制方式：旋钮手动锁紧
- 结构特点：超紧凑型
- 适用于轻载精密定位
产品特点
- 适用于 #25 微型导轨
- 超小型轻量化结构
- 无需气源与电控
- 适用于精密定位系统
- 可抑制微振动与位移
- 全不锈钢结构设计
- 支持一字螺丝刀辅助锁紧
专为安装空间有限、对精密定位有较高要求的设备设计。
产品结构
通过旋钮驱动内部夹紧结构，实现微型导轨锁紧与释放。
工作原理
miniDK2500 采用机械手动夹紧结构：
旋紧旋钮 → 导轨夹紧
旋松旋钮 → 导轨释放
适用于微型滑台的定位保持与防振动应用。
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | miniDK2500 |
| 适用导轨规格 | #25 |
| 适用导轨类型 | 微型滚珠导轨 |
| 额定保持力 | 300 N |
| 操作方式 | 旋钮手动式 |
| 安装螺纹 | M6 |
| 主体材质 | SUS304 |
| 使用温度 | -10℃ ～ 50℃ |
保持力数据为标准锁紧条件下参考值。

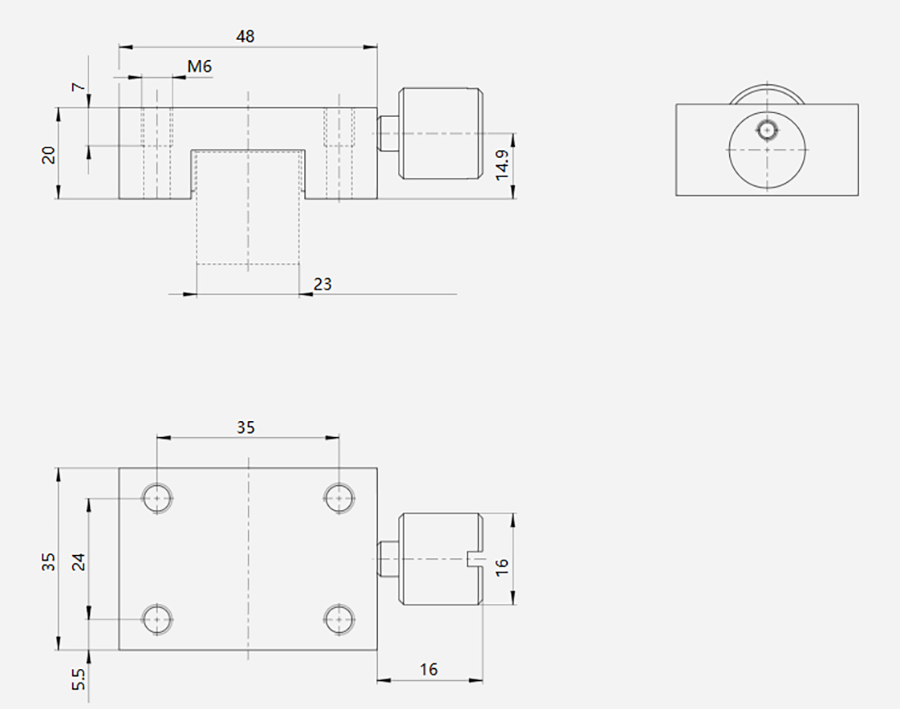

外形尺寸
超紧凑型结构，适用于微型滑台与精密机构安装。
安装及注意事项
安装步骤：
- 完成导轨与滑块安装
- 确认导轨表面清洁
- 安装 miniDK2500
- 轻微预紧安装螺栓
- 旋紧旋钮确认夹紧状态
- 确认滑台动作正常
使用注意事项：
旋钮不可过度旋松，否则可能导致内部夹紧部件脱落。
推荐安装扭矩：
| 螺纹规格 | 推荐扭矩(N·m) |
|---|---|
| M6 | 6 |
建议使用 8.8 级以上螺栓。
应用场景
- 微型自动化设备
- 实验仪器平台
- 精密定位机构
- 轻载微型滑台
- 半导体设备
- 微振动抑制系统
选型建议
- 微型导轨定位 → miniDK 系列
- 经济型手动锁 → DKL 系列
- 快速锁紧型 → DKC 系列
- 自动控制型 → TMK / TMKS 系列
空间受限且对精密定位要求较高时，建议优先选择 miniDK 微型导轨钳制器系列。
相关产品
- miniDK0500（5导轨）
- miniDK0700（7导轨）
- miniDK1200（12导轨）
- miniDK1500（15导轨）
