DK1501手动导轨锁｜#15直线导轨机械锁紧器_滑台定位装置｜XRMK
详情说明 / Details
DK1501 手动导轨锁（手动锁紧导轨装置）
DK1501 为适用于 #15 直线导轨的手动导轨锁，采用纯机械锁紧结构，无需气源、电源或液压系统，通过手动操作即可实现导轨滑台快速锁定与释放。适用于精密滑台、实验设备、装配工装及自动化平台的定位锁紧。
产品概述
- 类型：手动导轨锁
- 操作方式：机械手动锁紧
- 适用导轨：直线导轨
- 适用规格：#15
- 适用于定位与防位移场景
产品特点
- 无需气源与电源
- 结构简单，稳定可靠
- 手动快速锁紧与释放
- 安装空间小，结构紧凑
- 适用于高重复定位场景
- 维护简单，使用寿命长
产品结构
采用机械夹紧结构，通过手动旋钮或操作机构实现导轨锁定。
工作原理
DK1501 通过机械操作结构驱动内部夹紧机构：
手动操作 → 锁紧导轨
反向操作 → 解除锁紧
无需外部动力，即可实现滑台快速固定与定位。
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | DK1501 |
| 适用导轨尺寸 | #15 |
| 适用导轨类型 | 直线导轨 |
| 额定保持力 | 1200 N |
| 操作方式 | 手动机械锁紧 |
| 使用温度 | 0℃ ～ 70℃ |

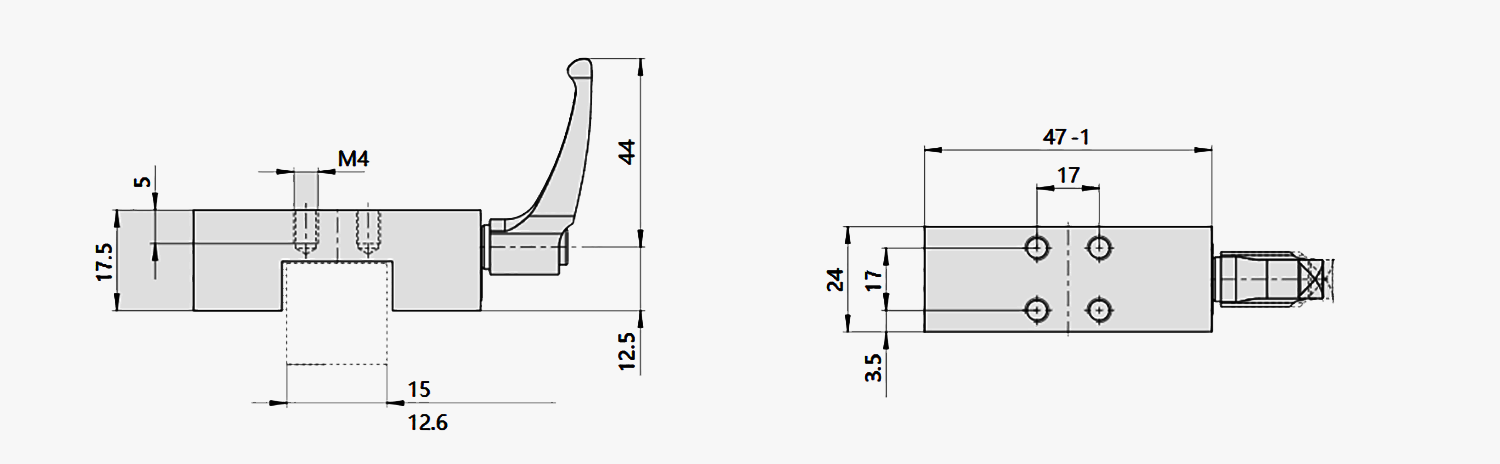

外形尺寸
尺寸参数可根据轴径及安装空间进行匹配。
安装及使用说明
安装方法：
- 将导轨固定在支撑平台上
- 将手动导轨锁置于导轨滑动面
- 旋紧螺栓固定锁体
- 确认锁定操作顺畅
- 滑动导轨时确认锁定/释放动作可靠
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩(N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命。
应用场景
- 精密滑台定位
- 实验设备锁定
- 装配工装固定
- 自动化平台防位移
- 手动调整机构定位
选型建议
- 普通手动定位 → DK 系列
- 气动夹紧控制 → TMK / TMKS 系列
- 细长型安装空间 → HKP / HKPS 系列
- 电控精密夹紧 → DLKE 系列
无需气源或电控系统时，建议优先选择 DK 手动导轨锁系列。
相关产品
- miniDK1501（更小规格）
- DKL2001（低保持力）
- DKR2000（光轴手动型）
