KBPS5000 气动抱闸器（Z轴防坠｜光轴制动器）
KBPS5000为气动常闭型光轴抱闸器，采用弹簧制动结构，在断气状态下自动锁紧轴体，可实现垂直轴防坠与紧急制动功能，适用于桁架机械手、升降系统及高安全自动化设备。
- 类型：气动常闭型（断气制动）
- 适用轴径：按型号匹配
- 适用对象：光轴 / 活塞杆
- 典型应用：Z轴防坠 / 紧急制动
通过内部弹簧作用产生夹紧力，在无气状态下自动锁紧光轴。
KBPS5000为常闭结构，通过弹簧力实现夹紧：
断气状态 → 自动夹紧（锁紧轴）
通气状态 → 释放（轴可运动）
适用于需要安全锁紧或防坠保护的应用场景。
| 项目 | 参数 |
|---|---|
| 型号 | KBPS5000 |
| 适用轴径 | Ø50 mm |
| 额定保持力 | 52000N |
| 开放压力 | 0.55 MPa |
| 最高使用压力 | 0.65 MPa |
| 夹持寿命*1 | 200W次 |
| 制动器寿命*1 | 1000次 |
| 控制方式 | 气动（常闭型） |
| 使用温度 | 0℃ ～ 70℃ |
A:气压连接和安装用螺孔的相位不确定。配管时，请将相位差控制在容许范围（±30°）。
安装方式：
- KBPS固定安装于设备机架或平台上
- 光轴或活塞杆穿过抱闸器安装孔
- 确保轴与抱闸器同轴，避免偏载
- 在通气释放状态下进行安装调整
- 进行多次制动动作，使机构自动对中
- 按规定扭矩锁紧安装螺栓
- 检查夹紧与释放是否顺畅
- 确认气路连接无泄漏

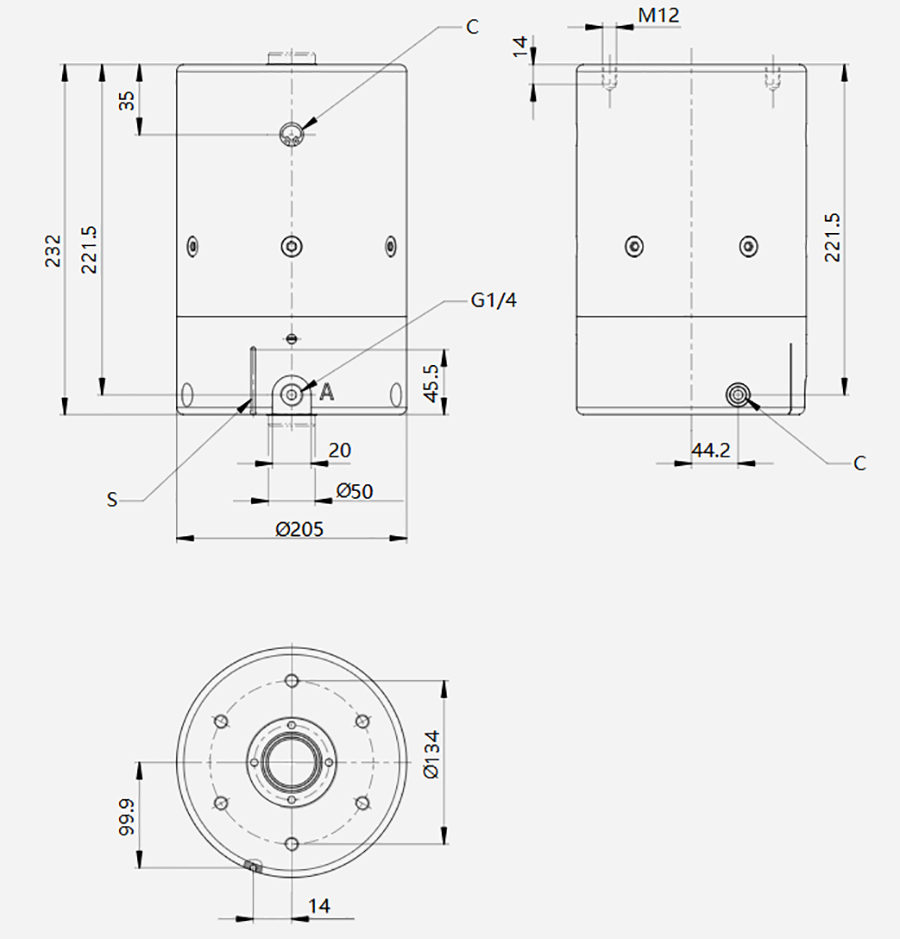

安装示意图：
出厂间隔体说明：
产品出厂时在夹持面之间预装保护间隔体
仅在安装时取出，非安装状态请勿拆除
※ 若取出间隔体后长期放置，可能导致机构失效
垫块示意：
推荐轴规格：
- 材质： 拉伸强度400N/mm²以上
- 硬度： 54HRC以上(有效硬化层深度：0.5mm以上)或者是硬质镀铬(电镀硬度：800HV以上、电镀厚度：20μm以上)
- 尺寸公差： f8、g8或h7
- 圆度： 尺寸公差的1/2
- 表面粗糙度： Ra0.2～3.2
※ 轴精度直接影响制动力及寿命
螺栓推荐扭矩：
| 螺栓型号 | 扭矩(N·m) |
|---|---|
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
| M10 | 45 |
| M12 | 79 |
※ 安装偏心或扭矩不当会影响制动效果
- 垂直轴防坠系统
- 升降平台安全锁紧
- 自动化设备紧急制动
- 高安全等级机械系统
- 桁架机械手Z轴防坠
- 机器人第七轴安全制动
- KBPS5000 → 对应 Zimmer RBPS5000A
- KBPS1000T → 对应 Zimmer RBPS1000AS
KBPS系列对标Zimmer RBPS系列，在结构及应用上实现兼容替代，适用于设备升级与国产替代方案。
