MAK2500光轴气动钳制器｜25轴径圆轴夹紧器_气动常开型定位锁｜XRMK
详情说明 / Details
MAK2500 光轴导向轴钳制器（常开型气动锁紧器）
MAK2500为适用于光轴（圆轴）的气动常开型钳制器，用于轴类定位、夹紧及防止滑动，广泛应用于自动化设备、升降机构及直线运动系统。
产品概述
- 类型：常开型（通气夹紧 / 断气释放）
- 适用对象：光轴 / 圆导向轴
- 适用轴径：Ø25 mm
- 控制方式：气动控制
-
MA-K为体现命名规则一致性，更改了型号。新旧型号如下所示：
旧型号 新型号 MA20K MAK2000
产品特点
- 适用于光轴系统，结构简单
- 响应速度快，适合高频动作
- 夹紧稳定，防止轴向滑动
- 安装方便，占用空间小
- 适用于升降防坠与定位锁紧

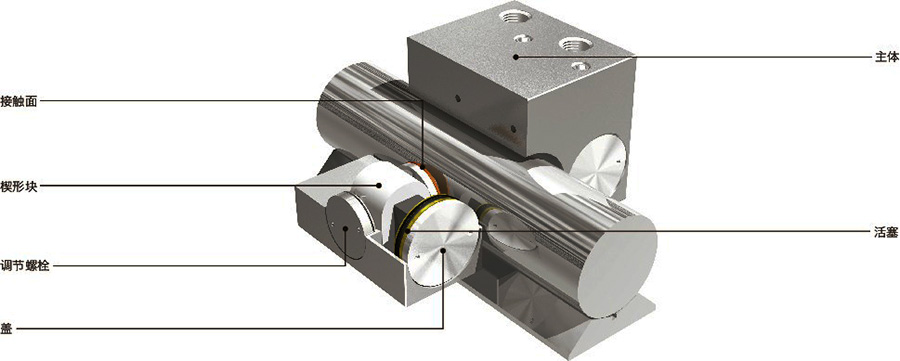

产品结构
通过气动驱动内部夹紧机构，对光轴产生径向夹紧力，实现锁紧功能。
工作原理
MAK系列为常开型结构，在无气状态下保持释放状态；通气后驱动夹紧机构作用于光轴，实现锁紧。
工作逻辑：通气夹紧 / 断气释放 高频响应
技术参数
项目参数型号：MAK2500
适用轴径：Ø25 mm
额定保持力：1200 N
气管接口：M5 （按配置）
适用轴径：Ø25 mm
额定保持力：1200 N
气管接口：M5 （按配置）
使用条件
| 项目 | 参数 |
|---|---|
| 最低使用压力 | 0.3 MPa |
| 最高使用压力 | 0.6 MPa |
| 使用温度 | 0℃ ～ 70℃ |
| 适用介质 | 洁净压缩空气 |

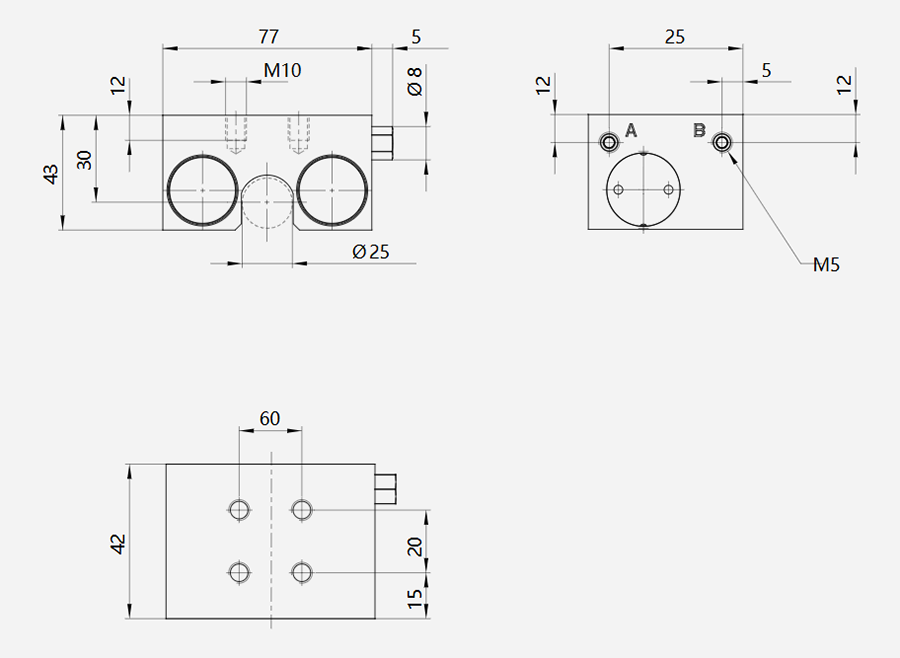

外形尺寸
尺寸参数可根据轴径及安装空间进行匹配。
安装建议
- 建议安装在轴的受力位置附近
- 保证光轴表面清洁，无油污或损伤
- 避免偏心安装影响夹紧效果
- 安装后需进行多次夹紧动作确认稳定性
应用场景
- 升降机构防坠保护
- 自动化滑动轴定位
- 机械手辅助锁紧
- 轻载轴类夹紧系统
相关产品
- MAK2000（小轴径）
- MAK3000（更高负载）
- KBPS2500（光轴抱闸器 保持力10000N）
