TMKS45B导轨钳制器｜45导轨气动常闭型导轨锁_断气锁紧夹紧器｜XRMK
详情说明 / Details
TMKS45B 导轨钳制器（常闭型气动导轨锁）
TMKS45B导轨钳制器适用于对安全性要求较高的自动化设备，在断气状态下自动夹紧导轨，实现安全锁紧功能，广泛应用于垂直轴、防坠落及安全制动场景。
产品概述
- 类型：常闭型（断气夹紧 / 通气释放）
- 控制方式：气动，常闭型
- 适用导轨：滚珠直线导轨
- 适用尺寸：#45
产品结构
通过弹簧预紧结构与气动释放机构配合，实现稳定夹紧与释放控制。
工作原理
TMKS45B为常闭型结构，在无气状态下依靠弹簧力实现夹紧；通气后解除夹紧，实现导轨释放。
工作逻辑：断气夹紧 / 通气释放 安全优先
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | TMKS45B |
| 适用导轨尺寸 | #45 |
| 适用导轨类型 | 滚珠导轨 |
| 额定保持力（标准连接/增压连接） | 1450 N / 3200 N |
产品规格
| 项目 | 参数 |
|---|---|
| 控制方式 | 气动（常闭型） |
| 操作气压 | 0.55 ~ 0.65 MPa |
| 额度操作气压 | 0.6 MPa |
| 响应时间 | 60 ms |
| 使用温度 | 0℃ ～ 70℃ |
以上参数为参考值，具体选型请根据实际工况确认。
气路及增压说明
标准连接：
- 进气口连接电磁阀
- 排气口安装消声器
- 断气自动夹紧
- 通气释放导轨
增压连接（仅适用于常闭型）：
- 拆除排气口消声器
- 排气口接入同一气源（分支供气）
- 实现弹簧力 + 气压力双重夹紧
- 显著提升保持力
⚠ 增压使用注意事项
采用增压连接方式时，内部受力增加，静态夹持寿命约为标准状态的1/5，建议仅用于重载或安全工况。
增压连接气路示意

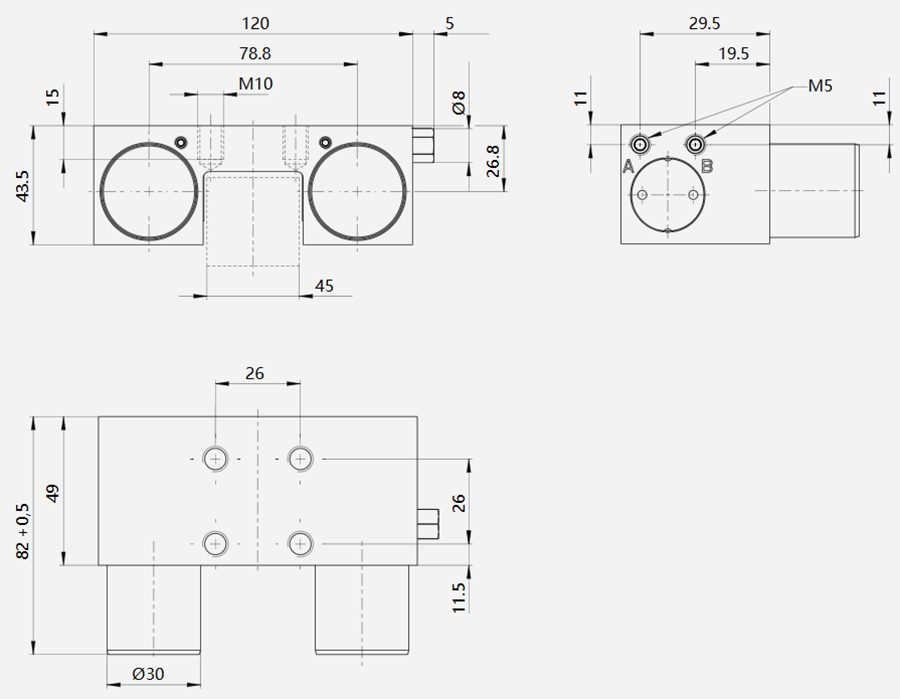

外形尺寸
尺寸可根据导轨型号匹配安装，支持非标定制加高垫片。
选型建议
- 安全制动：优先选择 TMKS 系列
- 垂直轴应用：推荐使用 TMKS + 增压
- 高安全要求：断气锁紧结构更可靠
应用场景
- 垂直轴防坠落
- 自动化安全锁定
- 断电保护系统
- 重载滑台定位
相关产品
- TMK45B – 常开型
- TBPS45 – 更高负载-带紧急制动装置
- YBPS45 – 重载-带紧急制动装置
