TMK30R导轨钳制器｜30滚柱导轨气动常开型夹紧器_重载导轨定位锁｜XRMK
详情说明 / Details
TMK30R 导轨钳制器（常开型气动导轨锁）
TMK30R滚柱导轨钳制器适用于自动化设备中的导轨夹紧与定位控制，广泛应用于直线滑台及精密设备中，属于TMK系列中使用最广泛的标准型号之一。
产品概述
- 类型：常开型（通气夹紧 / 断气释放）
- 控制方式：气动，常开
- 适用导轨：滚柱直线导轨
- 适用尺寸：#30
产品结构
通过气动驱动内部夹紧机构作用于导轨，实现稳定锁紧。
工作原理
TMK30R为常开型结构，在无气状态下保持释放；通气后产生夹紧力，实现导轨锁紧。
工作逻辑：通气夹紧 / 断气释放 高频响应
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | TMK30R |
| 适用导轨尺寸 | #30 |
| 适用导轨类型 | 滚柱导轨 |
| 额定保持力 | 1750 N |
产品规格
| 项目 | 参数 |
|---|---|
| 控制方式 | 气动（常开型） |
| 最低使用压力 | 0.3 MPa |
| 最高使用压力 | 0.6 MPa |
| 响应时间 | 60 ms |
| 使用温度 | 0℃ ～ 70℃ |
以上参数为参考值，具体选型请根据实际工况确认。

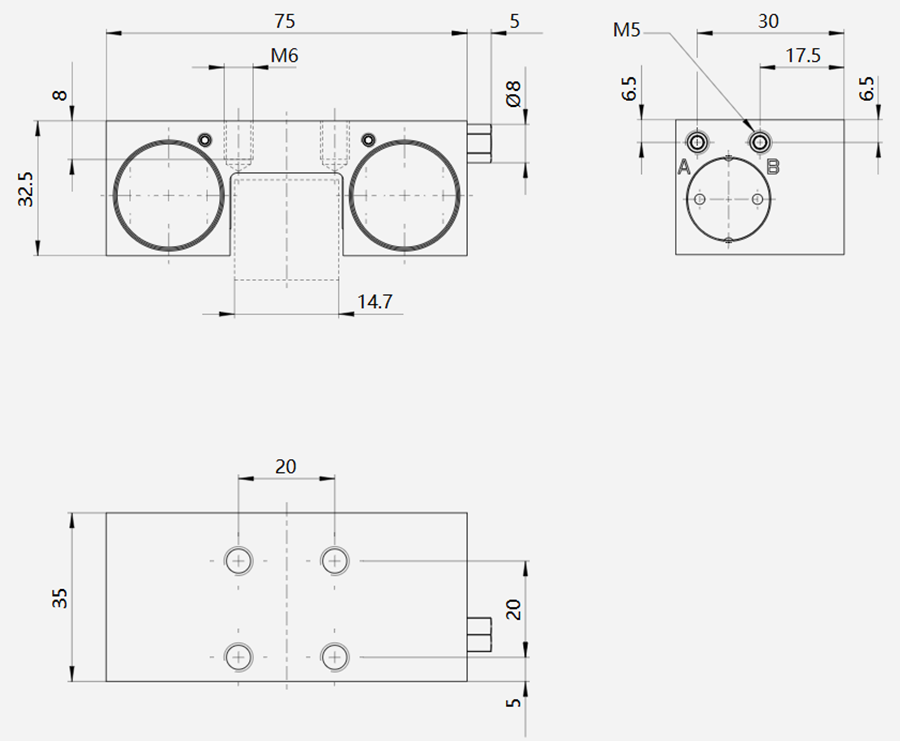

外形尺寸
尺寸可根据导轨型号匹配安装。
应用场景
- 自动化生产线
- 直线滑台系统
- 精密定位设备
- 装配及搬运设备
相关产品
- TMK35R（更高负载）
- TMKS30R（常闭型）
- TBPS30（带制动功能）
