NCP1500 单缸气动导轨钳制器
NCP1500 为适用于 15 规格微型滚珠导轨的单缸气动常开型钳制器，采用紧凑型单气缸结构，适用于微型自动化设备中的滑台定位、防振及空间受限场景。
对标 Zimmer MCP 系列、NBK miniHK / MCPS 微型导轨钳制器。适用于 THK SRS9、HIWIN MGN9 等微型导轨系统。
产品特点
- 单缸紧凑型结构
- 适用于微型导轨系统
- 气动常开型（供气夹紧）
- 适合狭小安装空间
- 高响应速度
- 适用于滑台定位与防振
- 低空气消耗量
- 安装简单，维护方便
工作原理
NCP1500 为气动常开型结构：
供气状态 → 导轨夹紧
断气状态 → 导轨释放
通过内部楔形机构放大夹紧力，实现微型导轨的稳定锁紧与定位。
型号参数
| 项目 | 参数 |
|---|---|
| 型号 | NCP1500 |
| 适用导轨 | 15规格微型导轨 |
| 动作方式 | 气动常开型 |
| 额定保持力 | 320 N（参考） |
| 工作气压 | 0.3 ～ 0.6 MPa |
| 响应时间 | 约 0.06 s |
| 空气消耗量 | 约 2 cm³ / cycle |
| 重量 | 约 0.08 kg |
※ 微型导轨参数参考 Zimmer MCP / MCPS 系列
安装说明
安装步骤：
- 完成导轨与滑台安装
- 确认导轨侧面清洁
- 供气释放后安装 NCP1500
- 轻微锁紧安装螺栓
- 进行多次夹紧动作自动对中
- 按规定扭矩锁紧螺栓
安装说明：

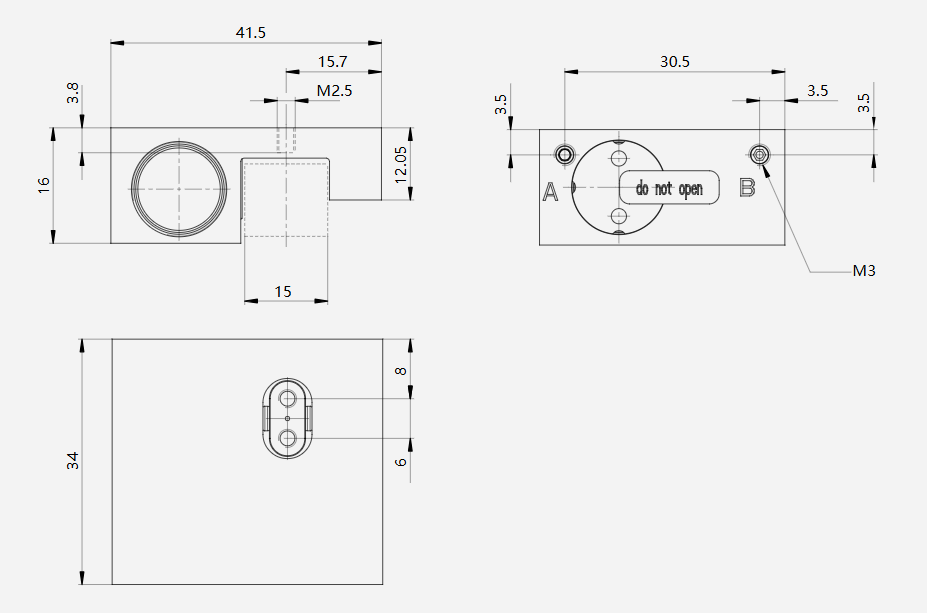

避免导轨干涉，如图1和图2设计。
推荐扭矩：
| 螺纹规格 | 推荐扭矩 |
|---|---|
| M3 | 1.2 N·m |
| M4 | 2.8 N·m |
应用场景
- 半导体设备
- 精密检测设备
- 微型自动化滑台
- 电子组装设备
- 实验室自动化平台
- 小型精密定位机构
对标产品
- Zimmer MCP 系列
- Zimmer MCPS 系列
相关产品
- NCP1200（12导轨单缸型）
- TMK-B 系列（标准导轨钳制器）
- miniDK 系列（微型手动导轨锁）
- TMKS-B 系列（常闭型导轨锁）
获取选型方案
