NCPS0900 单缸常闭型导轨钳制器 | 鑫润明工业传动

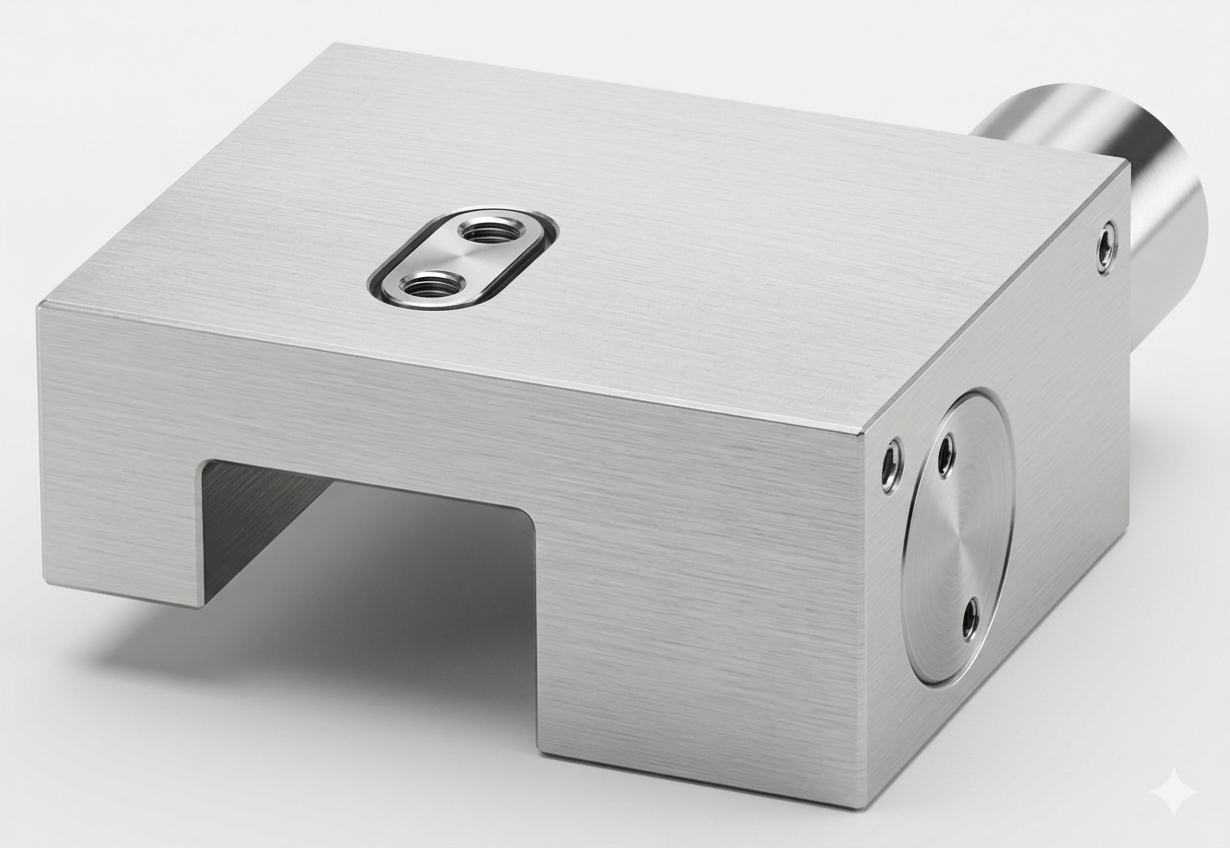

NCPS2500 单缸常闭型导轨钳制器

NCPS2500 为适用于 25 规格微型导轨的单缸气动常闭型钳制器，采用弹簧锁紧结构，在断气状态下自动夹紧导轨，适用于精密设备中的安全保持、防振及微型导轨锁紧场景。

对标 Zimmer MCPS 系列、NBK MCPS 微型导轨安全锁。适用于 THK SRS9、HIWIN MGN9 等微型导轨系统。

产品特点

单缸紧凑型结构
气动常闭型（断气自动夹紧）
适用于微型导轨系统
安全保持与防滑落
适用于狭小安装空间
高响应速度
低空气消耗量
适用于精密自动化设备

工作原理

NCPS2500 为气动常闭型结构：

断气状态 → 自动夹紧导轨

供气状态 → 导轨释放

通过内部弹簧储能机构，即使设备断电或气压异常，仍可保持导轨锁紧状态，适用于高安全要求的精密设备。

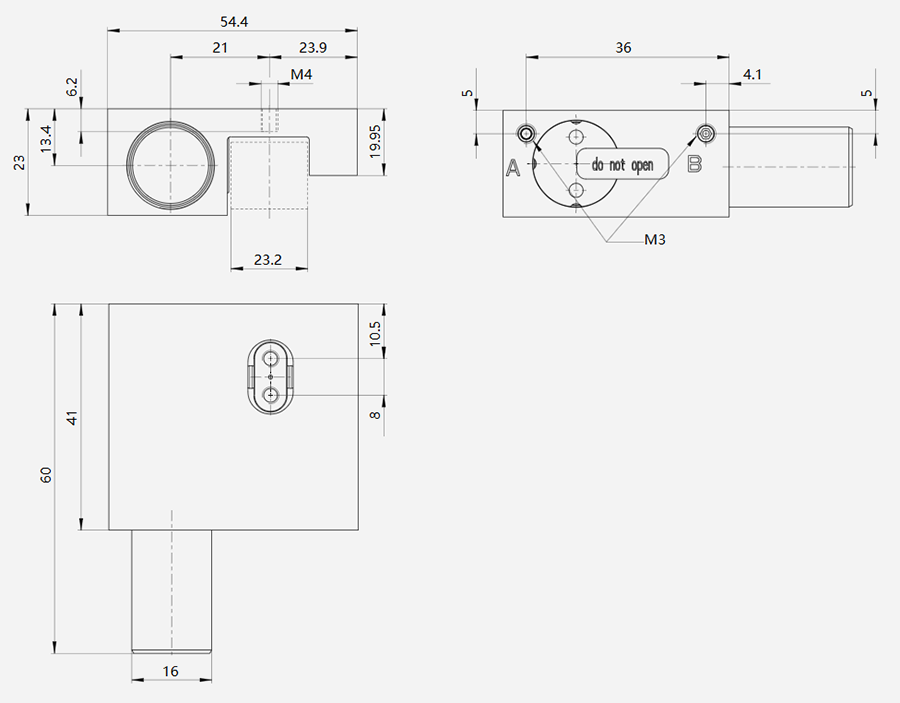

型号参数

项目	参数
型号	NCPS2500
适用导轨	25规格微型导轨
动作方式	气动常闭型
保持力标准/增压	400/700N（参考）
工作气压	0.55 ～ 0.6 MPa
响应时间	约 0.06 s
空气消耗量	约 2 cm³ / cycle
重量	约 0.2kg

※ 参数根据导轨品牌及安装条件会略有变化

安装步骤及安全注意事项

安装方法：

导轨锁在导轨与滑块安装完成后安装，建议位于两个滑块之间
解除钳制状态安装，确保不接触导轨
预紧螺栓固定
重复夹紧10次对中，偏差≤1mm，平行度≤0.01mm
夹紧状态锁紧螺栓，检查摩擦变化
间隙控制：单边0.02～0.04mm
检查气路是否泄漏

间隙示意图：

注意事项

导轨锁建议安装在两个滑块之间
将NCP/NCPS安装到导轨上时，需要如图1图2所示进行设计，以免与导轨安装面干涉
按规定扭矩锁紧螺栓
保证夹紧机构正确对中

出厂垫块说明（重要）

出厂时接触面间夹有保护垫块
仅在安装时取出
非安装状态请勿移除垫块

⚠ 注意

取出垫块后长期放置，可能导致夹紧机构受力异常，从而引起NCPS无法正常运作。

螺栓型号及推荐紧固扭矩

螺栓型号	扭矩 (N·m)
M2.5	0.7
M4	2.8

建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命

气路连接方式（NCPS常闭型）

标准连接方式

进气口连接电磁阀
排气口安装消声器
通气：释放导轨（松开）
断气：弹簧自动夹紧

增压连接方式（仅适用于常闭型）

拆除排气口消声器
排气口接入同一气源（分支供气）
断气时：弹簧力实现基础夹紧
气压参与夹紧（力叠加）
显著提升保持力（重载应用推荐）

说明：增压连接是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。增压功能仅适用于NCPS常闭型结构，TMK常开型不可使用该连接方式。

电磁阀推荐：

推荐使用三位五通中位卸压电磁阀
断气自动夹紧，保障设备安全

⚠ 增压使用注意事项（重要）

采用增压连接方式时，钳制器内部夹紧机构长期处于更高受力状态，会加速摩擦副及弹性元件的疲劳磨损。

静态夹持寿命约为标准使用状态的 1/5 左右。

建议仅在重载、安全防护或短时高保持力工况下使用增压模式，不建议长期连续使用。

提示：如需同时兼顾高保持力与长寿命，建议通过增加钳制器数量实现，而非长期使用增压模式
