TBPS55 导轨制动器（气动导轨刹车｜动态制动系统）
TBPS55为气动常闭型导轨制动器，适用于#55规格导轨系统，可在运动过程中实现快速制动与紧急停止控制，广泛应用于自动化滑台及高安全设备中。
产品特点
产品结构
高强度弹簧机械蓄能，在断气或断电（通过电磁阀控制）状态下瞬间响应。
高性能复合材料摩擦块，在提供高达 4700 N 夹持力的同时，确保与导轨接触面无划伤、无压痕，延长导轨使用寿命。
工作原理
TBPS55用于运动状态下的制动控制：
通气 → 释放（正常运行）
断气 / 控制信号 → 制动（夹紧导轨）
可在高速运动中实现快速减速与停止。
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | TBPS55 |
| 适用导轨尺寸 | #55 |
| 导轨类型 | 直线导轨或方轨 |
| 额定制动力 | 4700 N |
产品规格
| 项目 | 参数 |
|---|---|
| 功能类型 | 常闭型安全钳制元件 (NC) | 断气保护，符合工业安全标准 |
| 最低使用压力 | 0.55 MPa |
| 最高使用压力 | 0.6 MPa |
| 响应时间 | < 0.06s | 响应灵敏，缩短制动距离 |
| 使用温度 | 0℃ ～ 70℃ |
以上参数为参考值，具体请根据工况确认。

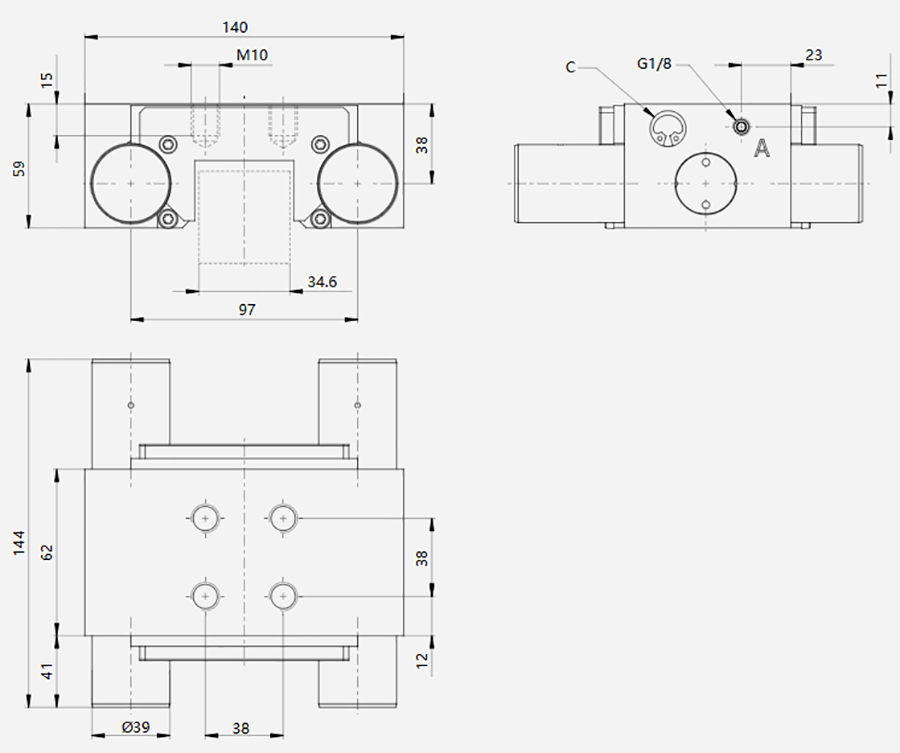

外形尺寸
尺寸参数可根据轴径及安装空间进行匹配。
安装步骤及安全注意事项
安装方法：
- 导轨锁在导轨与滑块安装完成后安装，建议位于两个滑块之间
- 解除钳制状态安装，确保不接触导轨
- 预紧螺栓固定
- 重复夹紧10次对中，偏差≤1mm，平行度≤0.01mm
- 夹紧状态锁紧螺栓，检查摩擦变化
- 间隙控制：单边0.02～0.04mm
- 检查气路是否泄漏
间隙示意图：
推荐标准安装方式（确保最佳保持力）
- 导轨锁建议安装在两个滑块之间
- 确保导轨与安装面平行度
- 按规定扭矩锁紧螺栓
- 保证夹紧机构正确对中
出厂垫块说明（重要）
- 出厂时接触面间夹有保护垫块
- 仅在安装时取出
- 非安装状态请勿移除垫块
⚠ 注意
取出垫块后长期放置，可能导致夹紧机构受力异常，从而引起TBPS无法正常运作。
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩 (N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
| M10 | 45 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命
应用场景
- 高速滑台制动
- 自动化设备紧急停止
- 机器人轴制动
- 精密定位减速控制
相关产品
- TMK55（常开型夹紧）
- TMKS55（常闭型锁紧）
- YBPS55M（重载抱闸）
获取选型方案
XRMK（鑫润明） 动态制动优选
技术选型 · 快速响应
姜紫裕 （产品工程师）
136 7004 6868 （微信同号）
提供制动计算 | 获取3D模型 获取报价
选型手册 3D模型 报价/对接
支持动态制动选型｜停止距离计算｜工程师一对一对接
