HKP25细长型气动常开型钳制器｜25规格高刚性夹紧器｜XRMK
详情说明 / Details
HKP25 导轨钳制器（常开型细长气动导轨锁）
HKP25为细长型常开结构导轨钳制器，适用于微型及紧凑型自动化设备，在通气状态下实现导轨夹紧，断气释放，适用于空间受限的精密滑台系统。
产品概述
- 类型：常开型（通气夹紧 / 断气释放）
- 结构：细长型设计
- 适用导轨：直线导轨
- 适用尺寸：#25
产品特点
- 细长型结构，适用于狭小安装空间
- 常开型设计，通气夹紧，响应快速
- 安装灵活，适配多种滑台结构
- 结构紧凑，重量轻，便于集成
- 保持力稳定，适用于精密定位应用
- 适配主流滚珠导轨，支持多品牌匹配
产品结构
通过气动驱动内部夹紧机构作用于导轨，实现稳定夹紧与释放。
工作原理
HKP25为常开型结构，在无气状态下保持释放，通气后驱动夹紧机构产生夹紧力，实现导轨锁紧。
工作逻辑：通气夹紧 / 断气释放 高频响应
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | HKP25 |
| 适用导轨尺寸 | #25 |
| 导轨类型 | 直线导轨 |
| 额定保持力 | 1100 N |
产品规格
| 项目 | 参数 |
|---|---|
| 控制方式 | 气动（常开型） |
| 最低使用压力 | 0.3 MPa |
| 最高使用压力 | 0.6 MPa |
| 响应时间 | 60 ms |
| 使用温度 | 0℃ ～ 70℃ |
以上参数为参考值，具体选型请根据实际工况确认

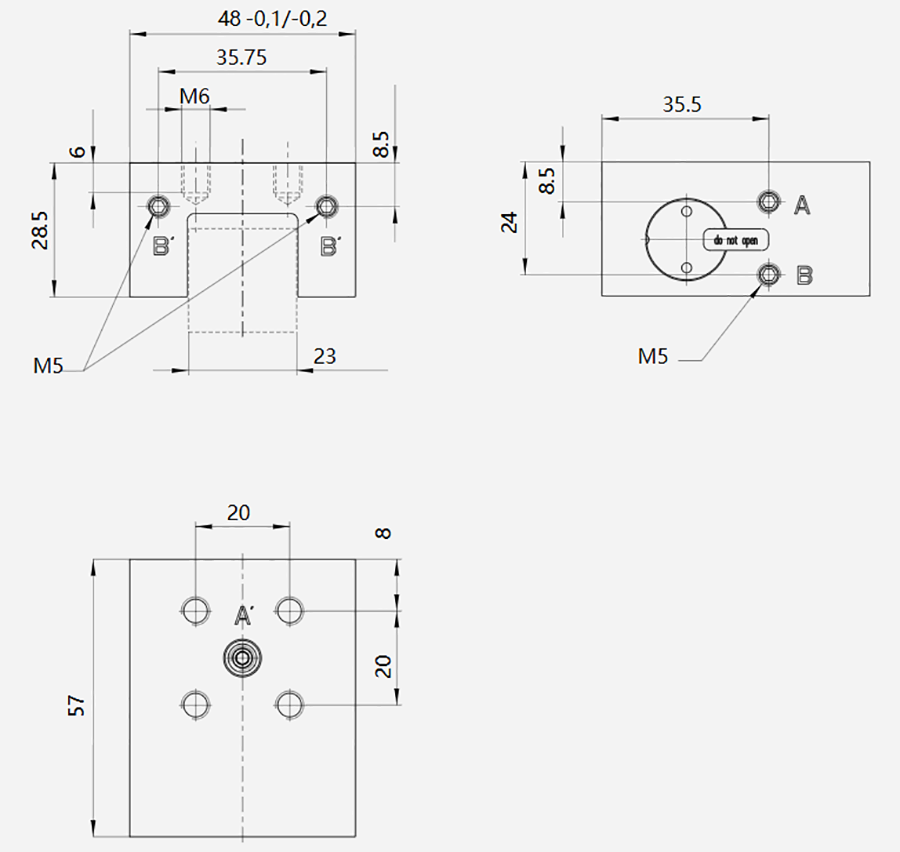

外形尺寸
尺寸可根据导轨型号匹配安装
选型建议
- 空间受限设备：优先选择HKP系列
- 标准结构应用：可选TMK系列
- 需要断气锁紧：请选择HKPS系列
不同导轨类型需匹配对应钳制结构，以确保夹紧效果与使用寿命
应用场景
- 微型自动化设备
- 精密滑台系统
- 小型搬运机构
- 紧凑型直线模组
