HBPS25B 超薄型气动抱闸器（超紧凑安全制动器）
HBPS25B为适用于#25滚珠导轨的超薄型气动抱闸器，专为安装空间极端受限、对精密定位有极高要求的轻型设备打造。产品采用超紧凑结构设计，在有限空间内实现稳定制动、防坠及安全锁紧功能，广泛应用于精密自动化、小型滑台及高速轻载系统。
专为安装空间极端受限、对精密定位有极高要求的轻型设备打造
- 超薄结构设计，适用于狭小安装空间
- 适合轻载高速运动系统
- 断气自动锁紧，提升设备安全性
- 高响应速度，适用于精密定位
- 适用于紧凑型自动化设备
- 类型：超薄型安全抱闸器
- 控制方式：气动常闭型
- 适用导轨：滚珠直线导轨
- 适用尺寸：#25
- 适用于轻载高速运动系统
- 超薄结构，占用空间小
- 断气自动锁紧（安全防护）
- 高响应速度
- 适用于精密定位系统
- 适用于高速轻载运动轴
- 保持力稳定，重复精度高
- 支持磁性传感器检测状态
采用弹簧驱动夹紧结构，在断气状态下自动锁紧导轨，通气后释放，实现安全保持功能。
HBPS25B为气动常闭型安全制动结构：
断气状态 → 自动抱闸锁紧
通气状态 → 解除夹紧，可自由运动
适用于精密自动化设备、小型高速滑台及轻载Z轴系统。
| 项目 | 参数 |
|---|---|
| 型号 | HBPS25B |
| 适用导轨尺寸 | #25 |
| 适用导轨类型 | 直线导轨 |
| 额定保持力 | 750 N |
| 最低使用压力 | 0.55 MPa |
| 最高使用压力 | 0.65 MPa |
| 响应时间 | <0.06 s |
| 使用温度 | 0℃ ～ 70℃ |
| 传感器 | 可选磁性传感器 |
以上参数为参考值，请根据实际工况确认。

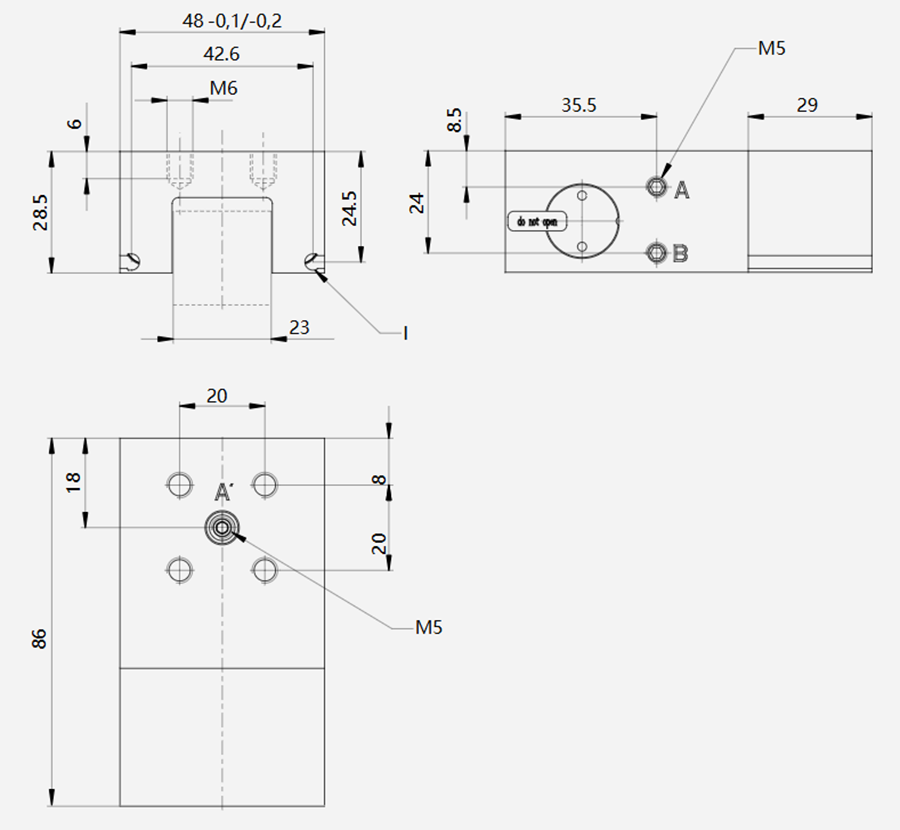

尺寸根据#15滚珠导轨匹配安装。导轨型号不一样，尺寸可能不一样，选型前请提供导轨型号。
安装方法：
- 导轨与滑块安装完成后安装HBPS25B
- 释放状态下安装，避免干涉
- 确认导轨表面洁净
- 预紧螺栓固定
- 多次动作完成自动对中
- 夹紧状态锁紧螺栓
- 检查气路是否泄漏
垫块说明：
HBPS15B出厂时在接触面间夹有保护垫块。除安装时外，请勿长期取出垫块存放，否则可能导致内部机构无法正常工作。
推荐安装方式：
| 螺栓型号 | 推荐扭矩(N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
- 精密自动化设备
- 电子装配设备
- 微型高速滑台
- 轻载Z轴防坠系统
- 检测与实验设备
- 精密定位平台
HBPS25B适用于超紧凑型轻载安全制动场景，可替代部分进口超薄型导轨制动器产品。
- 超薄结构设计
- 适用于狭小空间
- 断气自动锁紧
- 适用于精密轻载系统
- 普通定位夹紧 → TMK系列
- 断气安全锁紧 → TMKS系列
- 超薄空间安全制动 → HBPS系列
- 超高速重载制动 → YBPS系列
在安装空间有限且对定位精度要求较高的轻载系统中，建议优先选择HBPS15B。
- HBPS12B（更小型）
- HBPS20B（更高负载）
- TMKS15B（常闭型导轨锁）
- TBPS15B（标准动态制动）
