YBPS25 导轨制动器（超高速制动｜重载安全刹车系统）| 鑫润明工业传动

YBPS35 导轨制动器（超高速制动｜重载安全刹车系统）

YBPS35为高端气动导轨制动器，适用于#35规格滚珠导轨系统，专为超高速运动、大惯量负载及紧急停止场景设计，属于高安全等级自动化系统中的核心安全元件。

产品定位

顶级安全制动元件｜用于极端工况

超高速运动系统制动
大惯量负载停止控制
高风险设备安全保护
紧急制动系统核心执行件

产品概述

类型：高安全动态制动器
控制方式：气动控制
适用导轨：直线导轨
适用尺寸：#35
适用于高速与重载工况

产品特点

适用于高速运动状态下制动
超高制动力，适合重载系统
极短响应时间，快速建立制动力
适用于紧急停止与安全保护
支持高频动态制动工况
适用于高惯量系统安全控制

产品结构

通过高刚性夹紧机构快速建立制动力，实现高速系统的安全停止。

工作原理

YBPS35用于高能量运动系统的动态制动：

通气 → 释放（设备正常运行）
断气 / 急停信号 → 制动（快速停止）

适用于高速滑台、重载运动轴及高风险自动化设备。

技术参数

项目	参数
型号	YBPS35
适用导轨尺寸	#35
适用导轨类型	直线导轨
标准连接/增压连接保持力	2800N / 3800N
最低使用压力	0.55 MPa
最高使用压力	0.65 MPa
响应时间	<0.06 s
使用温度	0℃ ～ 70℃

以上参数为参考值，请根据实际工况确认。

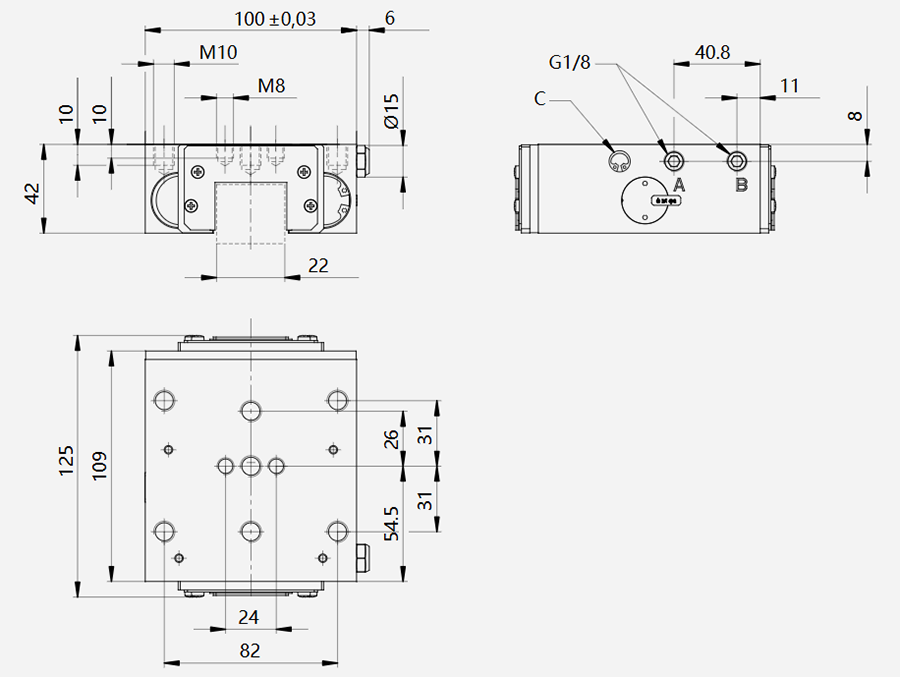

外形尺寸

详细尺寸可根据安装要求提供图纸。

停止距离与安全设计

做制动器使用必须进行停止距离计算

在高速度与大惯量工况下，停止距离直接关系到设备安全与人员安全。

速度越高 → 停止距离越长
负载越大 → 制动距离越大
响应时间影响最终停止位置

※ 作为制动器使用时，请务必进行停止距离计算，确保轨道长度充足

⇒ 停止距离计算工具

安装步骤及安全注意事项

安装方法：

导轨锁在导轨与滑块安装完成后安装，建议位于两个滑块之间
解除钳制状态安装，确保不接触导轨
预紧螺栓固定
重复夹紧10次对中，偏差≤1mm，平行度≤0.01mm
夹紧状态锁紧螺栓，检查摩擦变化
间隙控制：单边0.02～0.04mm
检查气路是否泄漏

间隙示意图：

使用注意事项

为了发挥YBPS的保持力，上图红色圆圈的安装孔请使用两处以上
YBPS产生的位移阻力高达100N(带密封圈时最大为150N）

出厂垫块说明（重要）

出厂时接触面间夹有保护垫块
仅在安装时取出
非安装状态请勿移除垫块

⚠ 注意

取出垫块后长期放置，可能导致夹紧机构受力异常，从而引起YBPS无法正常运作。

螺栓型号及推荐紧固扭矩

螺栓型号	扭矩 (N·m)
M6	10
M8	23
M10	46
M12	79
M14	125
M16	195

建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命

气路连接方式（YBPS常闭型）

标准连接方式

进气口连接电磁阀
排气口安装消声器
通气：释放导轨（松开）
断气：弹簧自动夹紧

增压连接方式（仅适用于常闭型）

拆除排气口消声器
排气口接入同一气源（分支供气）
断气时：弹簧力实现基础夹紧
气压参与夹紧（力叠加）
显著提升保持力（重载应用推荐）

说明：增压连接是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。增压功能仅适用于常闭型结构。

电磁阀推荐：

推荐使用三位五通中位卸压电磁阀
断气自动夹紧，保障设备安全

⚠ 增压使用注意事项（重要）

采用增压连接方式时，钳制器内部夹紧机构长期处于更高受力状态，会加速摩擦副及弹性元件的疲劳磨损。

静态夹持寿命约为标准使用状态的 1/5 左右。

建议仅在重载、安全防护或短时高保持力工况下使用增压模式，不建议长期连续使用。

提示：如需同时兼顾高保持力与长寿命，建议通过增加钳制器数量实现，而非长期使用增压模式
