XWH30 液压常开型导轨钳制器（液压导轨锁）

XWH30为适用于#30导轨的液压常开型导轨钳制器，采用液压驱动夹紧结构，适用于高负载、高刚性及高稳定性的直线运动系统。产品广泛应用于数控机床、大型自动化设备、龙门平台及重载滑台系统中，实现稳定可靠的导轨夹紧与精密定位。

产品概述

产品特点

产品结构

采用高刚性液压夹紧结构，适用于高惯量及高负载运动平台。

工作原理

XWH30为液压常开型结构：

液压加压 → 导轨夹紧

液压卸压 → 导轨释放

通过液压系统驱动内部夹紧机构，实现高保持力输出与稳定夹紧性能。

技术参数

以上参数为参考值，请根据实际工况确认。

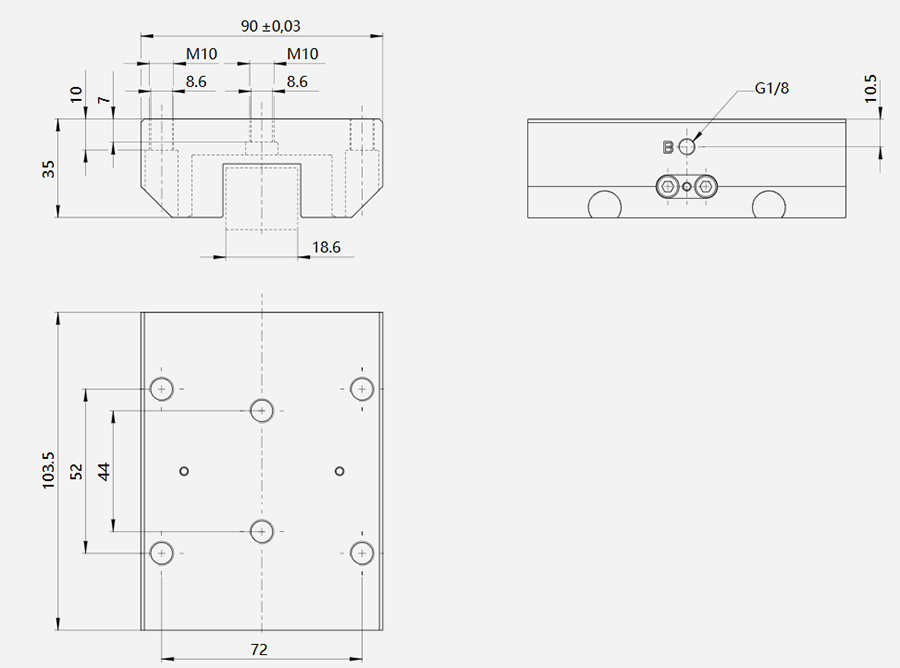

外形尺寸

尺寸根据#30导轨匹配安装。导轨型号不一样，尺寸可能不一样，选型前请提供导轨型号。

安装步骤及注意事项

安装方法：

初始就位与空载检查
将 XWH 钳制器套入直线导轨，手动往复移动，确认钳制机构与导轨在未通油状态下完全无接触且滑动顺畅。
系统排气（关键步骤）
液压系统内的空气会影响响应速度与钳制精度，必须进行排气处理：
- 连接管路，供入 1-3 MPa 的低压油。
- 缓慢拧松钳制器排气侧的内六角螺塞，待油液连续流出且无气泡后，立即拧紧螺塞。
预紧定位
将钳制器安装孔与滑台对齐，使用高强度内六角螺钉进行手动预紧，确保钳制器位置初步固定但仍具微量调整余量。
加压锁死与力矩紧固
利用钳制器的自对中特性确保安装精度：
- 加压：切换至额定工作压力，使钳制器牢牢夹紧导轨。
- 紧固：在保持夹紧的状态下，使用力矩扳手按规格紧固安装螺栓。
- 要求：请务必使用 8.8 级或以上的高强度螺纹连接件。
性能复核与密封检查
- 摩擦力校验：卸除油压，手动推动滑台。对比安装前后的摩擦力，若移动阻力明显增加，应松开螺栓重新执行步骤4。
- 密封性确认：再次核查所有油管连接处，确保在额定压力下无任何渗漏现象。

技术规范提醒 (Technical Notes)
自对中逻辑： 坚持“先加压抱死、后力矩紧固”的原则，可自动补偿安装孔位偏差，避免机械干涉。
介质建议： 请使用推荐规格的液压油，并定期检查油液清洁度以保护内部密封组件。

保持力说明

目录中的保持力是最高使用压力时的值。
保持力在使用压力范围内与压力成正比。

XWH25 / XWH30： 最低 2 Mpa，最高 10 Mpa

XWH35 ~ XWH65： 最低 3 Mpa，最高 15 Mpa

推荐紧固扭矩（螺栓型）

建议使用力矩扳手按标准值紧固，确保夹紧性能。

应用场景

替代与对标系列

XWH30适用于高负载液压夹紧场景，可替代Zimmer KWH系列液压导轨锁产品。

在高负载运动平台中，液压驱动通常可提供更稳定的夹紧性能。

选型建议

对于高刚性、高惯量及重载系统，建议优先选择液压驱动的XWH25。
