鑫润明电动钳制器DLKE系列
详情说明 / Details

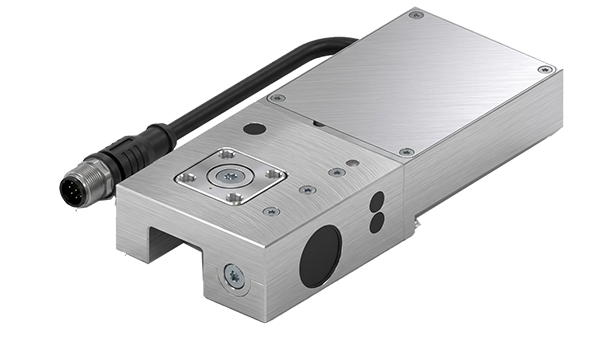

DLKE 系列电动钳制器（电动导轨锁）
DLKE 系列为高性能电动钳制器，采用电机驱动夹紧机构，实现精密、快速、可控的导轨夹紧与释放控制。产品适用于自动化设备、精密定位系统、机器人轴定位及高重复定位精度场景。
产品定位
精密可控夹紧系统｜适配电控自动化设备
- 电动驱动夹紧与释放
- 支持反馈控制与定位闭环信号
- 高重复精度定位
- 适用于自动化设备及精密系统
- 可直接与 PLC/伺服/运动控制器联动
产品特点
- 电动驱动夹紧控制，无气源/液压依赖
- 高精度、可调夹紧力
- 响应准确，可集成位置反馈
- 支持多种控制模式
- 适用于高重复精度的定位系统
- 结构紧凑，适配多种导轨规格
工作原理
DLKE 系列通过电机驱动内部滚珠丝杆或齿轮机构，控制钳制爪的夹紧与松开。
驱动指令 → 机构夹紧（保持）
驱动指令撤销 → 机构松开（释放）
可通过 PLC / 驱动器输出控制信号进行精准夹紧动作控制。
产品命名
型号示例：
XRMK DLKE20B01-H
品牌名 ① ② ③ ④ ⑤
| 序号 | 内容 | 说明 |
|---|---|---|
| ① | DLKE-导轨钳制器 | 电动钳制器系列 |
| ② | 20-导轨规格 | 25 / 30 / 35 |
| ③ | B/R-导轨类型 | B：滚珠导轨 R：滚柱导轨 |
| ④ | 01-品牌导轨代号 |
01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA 其他品牌请咨询 |
| ⑤ | H-加高垫片 |
H：配备加高垫片 无：标准型 |
请根据实际工况选择合适型号。
型号・保持力・尺寸参数

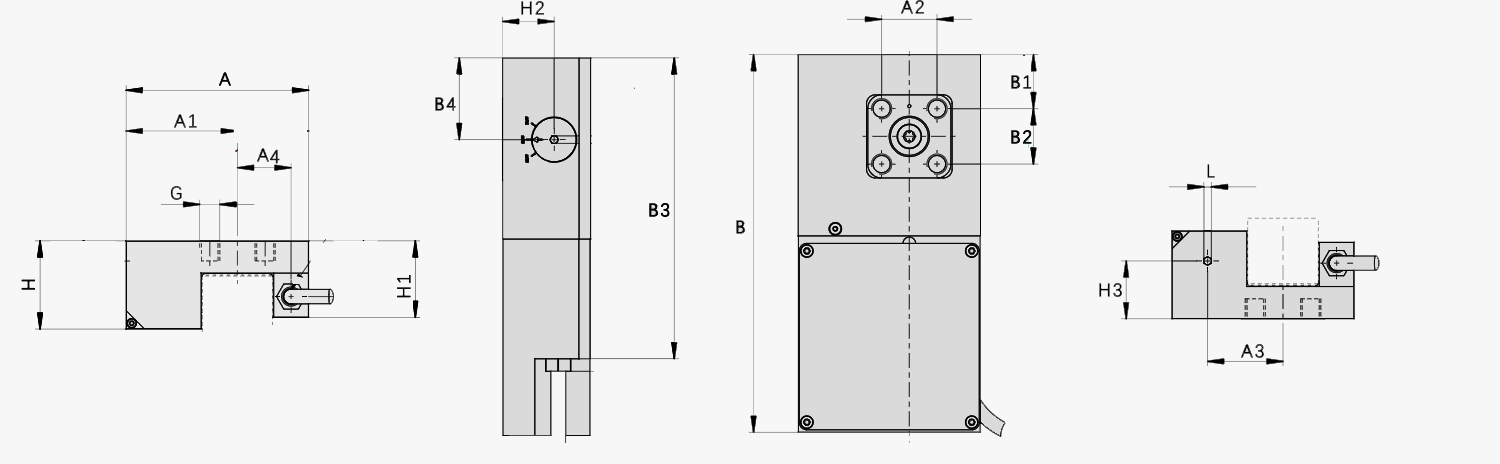

尺寸图：
单位：mm
| 型号 | 额定保持力（N） | W | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B4 | H | H1 | H2 | H3 | L | 螺纹直径(G/深度) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DLKE25 | 1000 | 23 | 65 | 39 | 20 | 25 | 19 | 154 | 18.4 | 20 | 123 | 28 | 29 | 25 | 16 | 16 | 3 | M6/6 |
| DLKE30 | 1000 | 28 | 71 | 43 | 22 | 20 | 21 | 154 | 17.4 | 22 | 123 | 36 | 35 | 29 | 21 | 21 | 3 | M8/7 |
| DLKE35 | 1500 | 34 | 83 | 50 | 24 | 34 | 25 | 167 | 22.4 | 24 | 140 | 34 | 39 | 32 | 22 | 22 | 3 | M8/7 |
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号 快速选型
安装及使用说明
安装方法：
- 确保导轨与滑块安装完成
- 电控钳制器在断电/无驱动状态下安装
- 确认导轨表面清洁
- 按规定扭矩固定钳制器
- 接线完成后进行多次运动测试
- 确认反馈信号正常
应用场景
- 自动化装配设备
- 高精定位滑台系统
- 机器人第六轴/第七轴定位
- 精密测试与检测设备
- 重复定位精度要求高的应用
系列对比与选型建议
不同应用场景选择：
- 气动钳制与锁紧 → TMK / TMKS 系列
- 液压重载锁紧 → XWH / XBHS 系列
- 电控精密定位 → DLKE 系列
如需反馈控制或集成 PLC / Motion Control 系统，建议优先选择 DLKE 系列。
相关产品
- TMK / TMKS 系列（气动钳制器）
- XWH / XBHS 系列（液压钳制器）
- TBPS / YBPS 系列（Z轴制动器）
