TMKS-R系列导轨钳制器（安全型导轨锁｜断气锁紧）
TMKS-R系列为滚柱常闭型导轨钳制器，具备断电自动锁紧功能，适用于直线导轨系统的夹紧与定位控制，高安全要求工况。广泛应用于自动化设备及精密滑台系统。
- 断气锁紧（失压保护）
- 响应速度快，动作可靠
- 保持力高，安全冗余设计
- 结构紧凑，安装方便
- 适配主流滚柱导轨
型号示例：
XRMK TMKS20B01-H-L
品牌名 ① ② ③ ④ ⑤ ⑥
| 序号 | 内容 | 说明 |
|---|---|---|
| ① | TMKS-导轨钳制器 | 气动常闭型系列 |
| ② | 20-导轨规格 | 12 / 15 / 20 / 25 / 30 / 35 / 45 / 55 / 65 |
| ③ | B/R-导轨类型 | B：滚珠导轨 R：滚柱导轨 |
| ④ | 01-品牌导轨代号 |
01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA 其他品牌系列导轨请咨询销售工程师 |
| ⑤ | H-加高垫片 | H：配备加高垫片 无：标准型 |
| ⑥ | L-气管接头及消声器安装位置 | L ：钳制器安装面朝上放置，面对气缸的左手侧 无：钳制器安装面朝上放置，面对气缸的右手侧 |

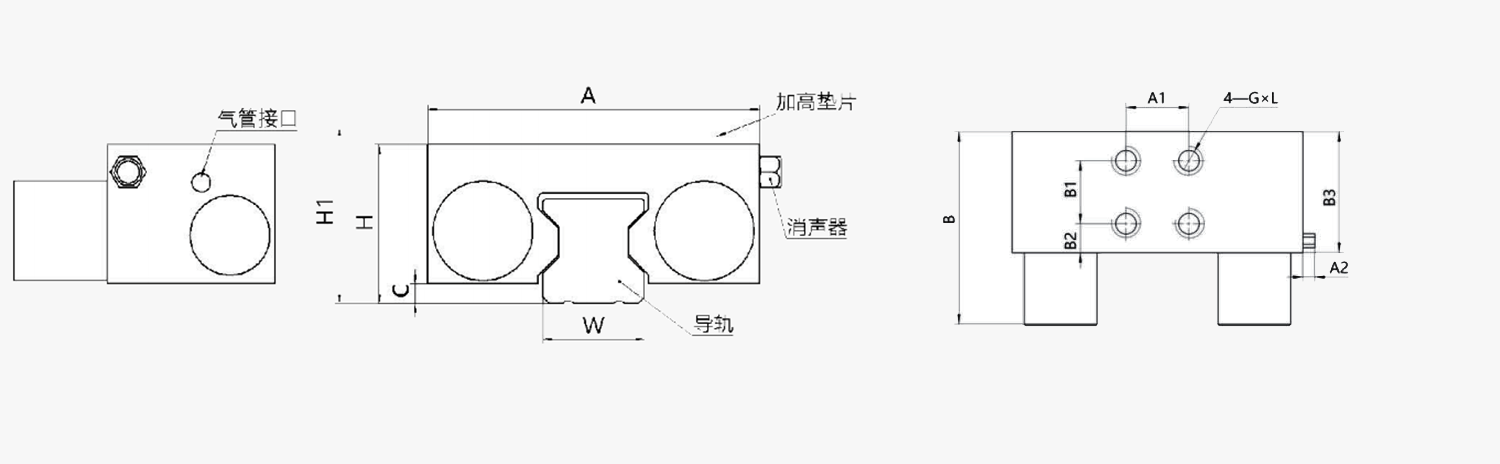

尺寸图：
单位：mm
| 型号 |
额定保持力（N） 标准连接/增压连接 |
W | A | A1 | A2 | B | B1 | B2 | B3 | H | H1 | C | 螺纹直径 | 气管接口 |
空气消耗量（cm³/周期 ANR） 标准连接/增压连接 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TMKS25R | 750/1400 | 23 | 75 | 20 | 5 | 59 | 20 | 10 | 38 | 36 | 40 | 4.5 | M6 | M5 | 21/70 |
| TMKS30R | 1050/2600 | 28 | 90 | 22 | 5 | 68.5 | 22 | 9.5 | 41 | 42 | 45 | 5 | M8 | M5 | 30/120 |
| TMKS35R | 1250/3250 | 34 | 100 | 24 | 5 | 68.5 | 24 | 8.5 | 41 | 48 | 55 | 5 | M8 | M5 | 30/130 |
| TMKS45R | 1450/3250 | 45 | 120 | 26 | 5 | 82 | 26 | 12 | 50 | 60 | 70 | 8.5 | M10 | M5 | 70/300 |
| TMKS55R | 1450/3300 | 53 | 128 | 30 | 5 | 82 | 30 | 10 | 50 | 70 | 80 | 10 | M10 | M5 | 70/300 |
| TMKS65R | 1450/3300 | 63 | 138 | 30 | 5 | 82 | 30 | 10 | 50 | 90 | - | 13 | M10 | M5 | 70/300 |
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号 快速选型
安装方法：
- 导轨锁在导轨与滑块安装完成后安装，建议位于两个滑块之间
- 解除钳制状态安装，确保不接触导轨
- 预紧螺栓固定
- 重复夹紧10次对中，偏差≤1mm，平行度≤0.01mm
- 夹紧状态锁紧螺栓，检查摩擦变化
- 间隙控制：单边0.02～0.04mm
- 检查气路是否泄漏
间隙示意图：
推荐标准安装方式（确保最佳保持力）
- 导轨锁建议安装在两个滑块之间
- 确保导轨与安装面平行度
- 按规定扭矩锁紧螺栓
- 保证夹紧机构正确对中
出厂垫块说明（重要）
- 出厂时接触面间夹有保护垫块
- 仅在安装时取出
- 非安装状态请勿移除垫块
⚠ 注意
取出垫块后长期放置，可能导致夹紧机构受力异常，从而引起TMKS无法正常运作。
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩 (N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
| M10 | 45 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命
标准连接方式
- 进气口连接电磁阀
- 排气口安装消声器
- 通气：释放导轨（松开）
- 断气：弹簧自动夹紧
增压连接方式（仅适用于常闭型）
- 拆除排气口消声器
- 排气口接入同一气源（分支供气）
- 断气时：弹簧力实现基础夹紧
- 气压参与夹紧（力叠加）
- 显著提升保持力（重载应用推荐）
说明：增压连接是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。增压功能仅适用于TMKS常闭型结构，TMK常开型不可使用该连接方式。
电磁阀推荐：
- 推荐使用三位五通中位卸压电磁阀
- 断气自动夹紧，保障设备安全
⚠ 增压使用注意事项（重要）
采用增压连接方式时，钳制器内部夹紧机构长期处于更高受力状态，会加速摩擦副及弹性元件的疲劳磨损。
静态夹持寿命约为标准使用状态的 1/5 左右。
建议仅在重载、安全防护或短时高保持力工况下使用增压模式，不建议长期连续使用。
提示：如需同时兼顾高保持力与长寿命，建议通过增加钳制器数量实现，而非长期使用增压模式
