MAK系列光轴气动钳制器（常开型光轴锁紧器）

MAK系列为常开型气动光轴钳制器，适用于直线光轴系统的夹紧与定位控制，广泛应用于自动化设备、气动滑台及精密定位机构中，实现对光轴的快速锁紧与稳定保持。

产品特点

旧型号	新型号
MA16K	MAK1600

产品命名

型号示例：

XRMK MAK2000-L

品牌名 ①　 ② ③

序号	内容	说明
①	MAK-光轴钳制器	气动常开型系列
②	2000-光轴规格	12 / 16 / 20 / 25 / 30 / 32 / 40 / 50 / 60
③	L-气管接头及消声器安装位置	L：钳制器安装面朝上放置，面对气缸的左手侧无：钳制器安装面朝上放置，面对气缸的右手侧

型号・保持力・尺寸・配管参数

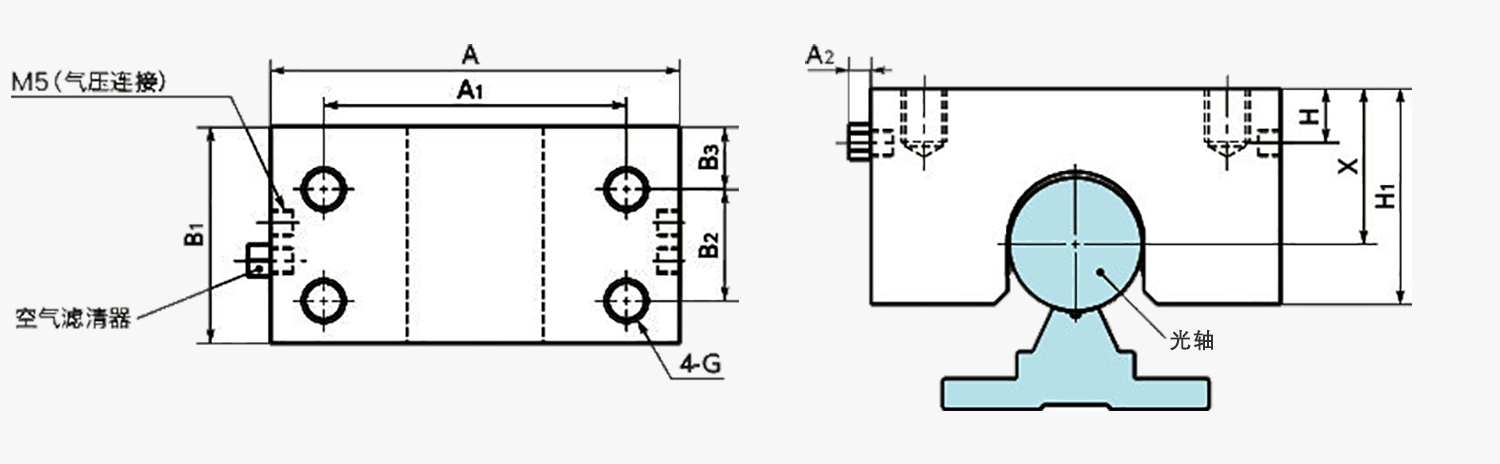

尺寸图：

单位：mm

型号	额定保持力（N）^*1	适合轴径	A	A1	A2	B1	B2	B3	X	H	H1	保持扭矩(N.M)^*2	螺纹直径 G	气管接口 G1	空气消耗量^*3 （cm³/周期 ANR）
MAK1200	650	12	50	15	5	37	15	11	18	6	27.5	3.9	M5	M5	19
MAK1600	650	16	54	15	5	37	15	11	22	6	31.5	5.2	M5	M5	21
MAK2000	1000	20	66	45	5	38	18	13	25	10	38	10	M8	M5	19
MAK2500	1200	25	77	60	5	42	20	15	30	12	43	15	M10	M5	21
MAK3000	1750	30	92	68	5	42.8	25	14	35	13	48.5	26.2	M10	M5	31
MAK3200	1850	32	120	90	5	49	26	14	45	15	62	29.6	M10	M5	31
MAK4000	1850	40	120	90	5	49	26	14	45	15	62	37	M5	M5	41
MAK5000	1850	50	132	108	5	49	30	9.5	50	15	67	46.2	M5	M5	41
MAK6000	1850	60	142	108	5	49	30	9.5	50	15	67	55.5	M5	M5	41

^*1 压力为0.6MPa时的值。保持力在0.3MPa～0.6MPa的范围内与压力成正比。
^*2 轴旋转方向的保持扭矩。
^*3 压力为0.6MPa时的值。表中数值非保证值，仅供参考。

提供导轨型号或安装空间尺寸，我们可为您快速匹配型号快速选型

应用场景

注意事项

推荐轴

材质	拉伸强度400N/mm²以上
硬度	54HRC以上(有效硬化层深度：0.5mm以上)，或者是硬质镀铬(电镀硬度：800HV以上、电镀厚度：20μm以上)
尺寸公差	f8、g8或h7
圆度	尺寸公差的1/2
表面粗糙度	Ra0.2～3.2

保持力说明

螺栓型号及推荐紧固扭矩

建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命
