MAKS气压常闭型圆轴导轨钳制器

[ 上一个： XWH 油压常开型导轨钳制器 ]　 [ 查看原图 ]　 [ 下一个： HKP 气压常开细长型导轨钳制器 ]

详情说明 / Details

MAKS系列光轴钳制器（常闭型气动锁紧器｜断气夹紧）| 鑫润明工业传动

MAKS系列光轴钳制器（常闭型气动锁紧器｜断气夹紧）

MAKS系列为常闭型气动光轴钳制器，适用于圆导向轴的安全锁紧与防坠保护，在断气状态下自动夹紧，可有效防止滑动或下坠，广泛应用于升降机构、垂直轴系统及安全定位场景。

产品特点

断气自动夹紧，具备安全防坠功能
适用于光轴（圆轴）系统
弹簧作用夹紧，稳定可靠
响应速度快，适合自动化设备
结构紧凑，安装灵活
MAS-K由于命名规则一致性，更改了型号。新旧型号如下所示：

旧型号新型号

MAS16K MAKS1600

旧型号	新型号
MAS16K	MAKS1600

工作原理

MAKS系列为常闭型结构，通过内部弹簧产生夹紧力：

断气状态 → 自动夹紧（锁紧轴）
通气状态 → 释放（轴可运动）

特别适用于需要断电/断气保护的应用场景。

产品命名

型号示例：

XRMK MAKS2000-L-03

品牌名 ①　 ②　 ③ ④

序号	内容	说明
①	MAKS	光轴钳制器（常闭型）
②	2000	适用轴径（mm），如20
③	L	L ：钳制器安装面朝上放置，面对气缸的左手侧无：钳制器安装面朝上放置，面对气缸的右手侧
④	03 / 04 / 无	03=0.3MPa开启，04=0.4MPa开启，无=0.55MPa标准型

注：示例中的“-03”表示开启气压0.3MPa的低压型，也可选“-04”或省略（标准0.6MPa）。

型号・保持力・尺寸・配管参数

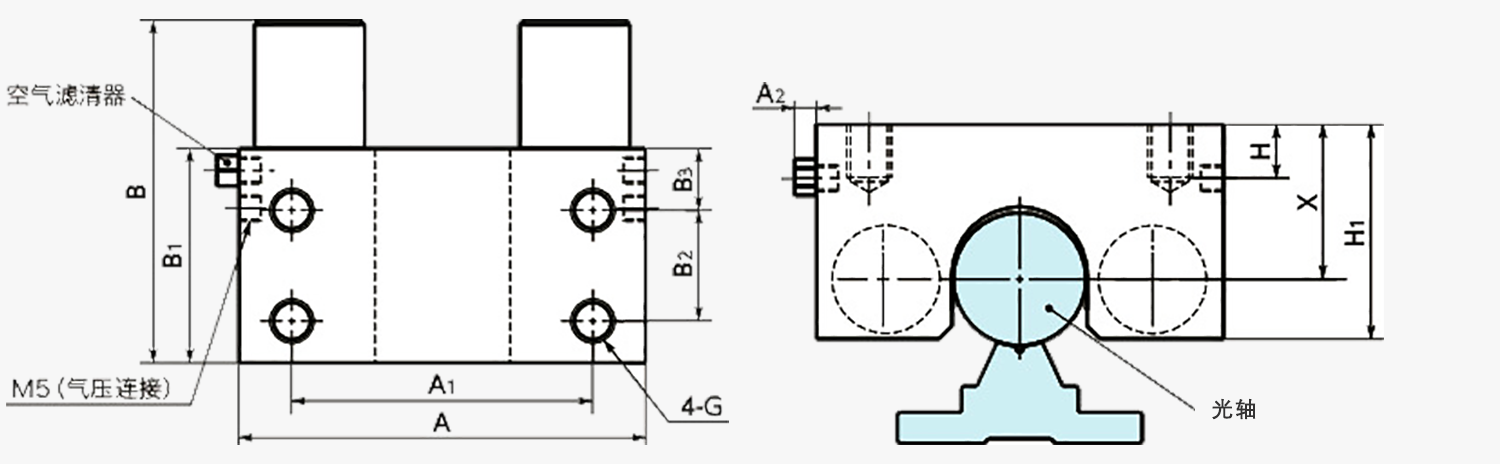

尺寸图：

单位：mm

型号	额定保持力（N）^*1	适合轴径	A	A1	A2	B	B1	B2	B3	X	H	H1	保持扭矩(N.M)^*2	螺纹直径 G	气管接口 G1	空气消耗量^*3 （cm³/周期 ANR）
MAKS1200	350	12	50	15	5	56	37	15	11	18	6	27.5	2.1	M5	M5	19
MAKS1600	400	16	54	15	5	56	37	15	11	22	6	31.5	3.2	M5	M5	21
MAKS2000	600	20	66	45	5	60	38	18	13	25	10	38	6.0	M8	M5	19
MAKS2500	750	25	77	60	5	63	42	20	15	30	12	43	9.3	M10	M5	21
MAKS3000	1050	30	92	68	5	77.5	42.8	25	14	35	13	48.5	15.7	M10	M5	31
MAKS3200	1650	32	120	90	5	82	49	26	14	45	15	62	26.4	M10	M5	31
MAKS4000	1650	40	120	90	5	82	49	26	14	45	15	62	33.0	M5	M5	41
MAKS5000	1650	50	132	108	5	82	49	30	9.5	50	15	67	41.2	M5	M5	41
MAKS6000	1650	60	142	108	5	82	49	30	9.5	50	15	67	49.5	M5	M5	41

^*1 压力为0.6MPa时的值。保持力在0.3MPa～0.6MPa的范围内与压力成正比。
^*2 轴旋转方向的保持扭矩。
^*3 压力为0.6MPa时的值。表中数值非保证值，仅供参考。

提供导轨型号或安装空间尺寸，我们可为您快速匹配型号快速选型

安装步骤及安全注意事项

安装方法：

在光轴与机构安装完成后安装钳制器
确保轴表面清洁，无油污与划伤
解除钳制状态安装，确保不接触光轴
预紧螺栓固定
重复夹紧10次对中，偏差≤1mm，平行度≤0.01mm
夹紧状态锁紧螺栓，检查摩擦变化
间隙控制：单边0.02～0.04mm
检查气路是否泄漏

间隙示意图：

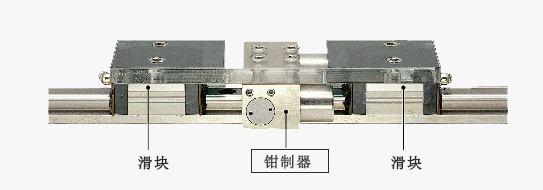

推荐轴

材质	拉伸强度400N/mm²以上
硬度	54HRC以上(有效硬化层深度：0.5mm以上)，或者是硬质镀铬(电镀硬度：800HV以上、电镀厚度：20μm以上)
尺寸公差	f8、g8或h7
圆度	尺寸公差的1/2
表面粗糙度	Ra0.2～3.2

出厂垫块说明（重要）

出厂时接触面间夹有保护垫块
仅在安装时取出
非安装状态请勿移除垫块

⚠ 注意

取出垫块后长期放置，可能导致夹紧机构受力异常，从而引起MAKS无法正常运作。

螺栓型号及推荐紧固扭矩

螺栓型号	扭矩 (N·m)
M4	2.8
M5	5.5
M6	9.5
M8	22
M10	45

建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命

应用场景

升降机构防坠保护
垂直轴锁紧系统
自动化设备安全定位
机械手辅助锁紧

选型建议

光轴系统选型：

需要断气安全锁紧 → MAKS（常闭型）
需要通气锁紧 → MAK（常开型）

安全应用建议优先选择MAKS系列

获取选型方案

XRMK（鑫润明）光轴钳制器 常闭安全型替代优选

技术选型 · 快速响应

姜紫裕（产品工程师）

136 7004 6868 （微信同号）

获取选型手册 | 获取3D模型 | 获取报价

选型手册 3D模型报价/对接

支持非标轴径定制｜快速响应｜工程师1对1对接
