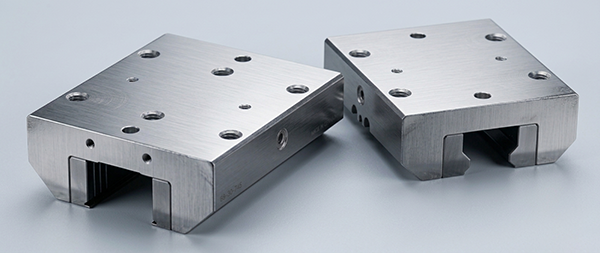

XWH 液压常开型导轨钳制器（液压导轨锁）

XWH系列为液压常开型导轨钳制器，采用液压驱动夹紧结构，适用于高负载、高刚性及高稳定性的直线导轨系统。产品广泛应用于重型自动化设备、数控机床、大型龙门设备及高惯量运动平台中，实现高可靠性的导轨夹紧与精密定位。

产品定位

适用于高负载、高刚性、高稳定性场景的液压导轨钳制方案

产品特点

工作原理

XWH为液压常开型结构：

液压加压 → 导轨夹紧

液压卸压 → 导轨释放

通过液压系统驱动内部夹紧机构，实现高保持力输出，适用于重型设备的稳定夹紧与定位控制。

产品命名

型号示例：

XRMK XWH30B01-H-A

品牌名 ①　② ③ ④　⑤ ⑥

序号	内容	说明
XWH-导轨钳制器	液压常开型系列
30-导轨规格	25 / 30 / 35 / 45 / 55 / 65 / 85 / 100 / 125
B/R-导轨类型	B：滚珠导轨 R：滚柱导轨
01-品牌导轨代号	01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA
H-加高垫片	H：配备加高垫片无：标准型
A-密封圈	A：配备密封圈无：标准型

型号・保持力・尺寸・配管参数

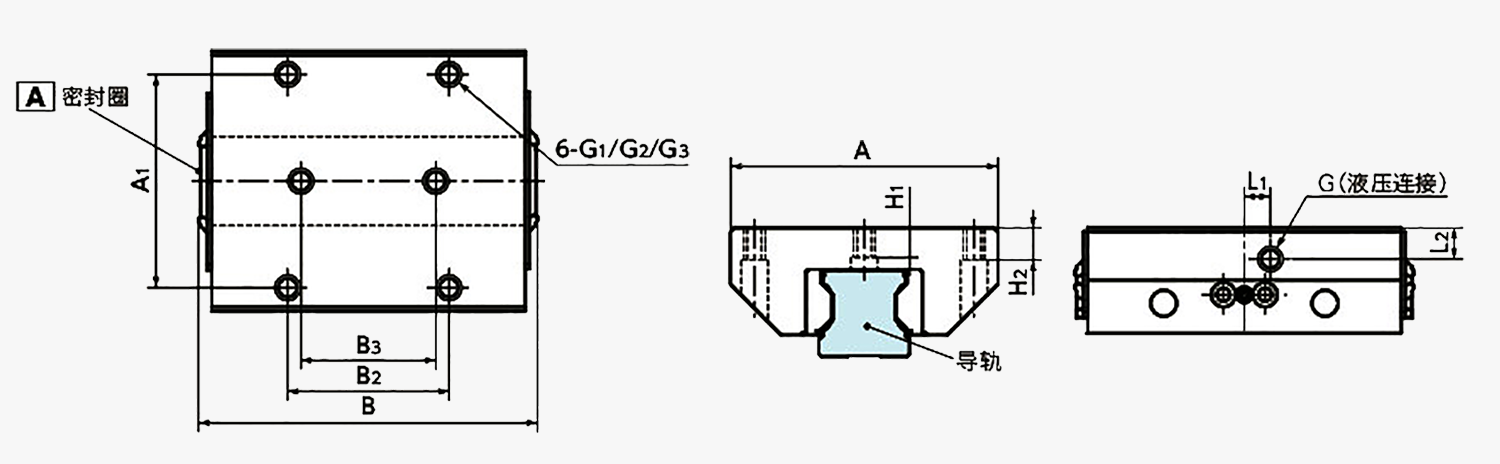

尺寸图：

单位：mm

型号	额定保持力*1（N）	W	A	A1	B*2	B1	B2	B3	H1	H2	L1	L2	G1	G2*3	G3*4	油管接口G	液压油量（cm³/周期 ANR）
XWH25	2200	23	70	57	max.116	92	45	45	6	9	10	9	M8	6.8	M6	G1/8	0.6
XWH30	3000	28	90	72	max.124	104	52	52	7	10	—	11	M10	8.6	M8	G1/8	0.7
XWH35	5700	34	100	82	max.144	121	62	62	6	12	—	12	M10	8.6	M8/10	G1/8	1.1
XWH45	9900	45	120	100	max.184	155	80	80	12	15	—	15	M12	10.5	M10	G1/8	1.8
XWH55	13700	53	140	116	max.203	184	95	95	14	18	—	16	M14	12.5	M12	G1/8	2.4
XWH65	22700	63	170	142	max.257	227	110	110	15	22	—	20	M16	14.5	M14	G1/4	3.8
XWH85	27400	85	215	185	max.210	184	140	140	19	35	—	20	M20	17.5	M16	G1/4	4.8
XWH100	34000	100	250	200	max.230	208	150	150	18	30	—	20	M20	17.5	M16	G1/4	5.6
XWH125	46000	125	320	270	max.245	227	102	102	29	45	—	50	M27	24	M24	G1/4	7.6

^*1 保持力是最高使用压力时的值。
^*2 所记载的是带密封圈的值。后缀A代表带密封圈，无A表示不带。
^*3 G1的内径
^*4 从下方固定时的螺纹直径

提供导轨型号或安装空间尺寸，我们可为您快速匹配型号快速选型

安装步骤及注意事项

安装方法：

初始就位与空载检查
将 XWH 钳制器套入直线导轨，手动往复移动，确认钳制机构与导轨在未通油状态下完全无接触且滑动顺畅。
系统排气（关键步骤）
液压系统内的空气会影响响应速度与钳制精度，必须进行排气处理：
- 连接管路，供入 1-3 MPa 的低压油。
- 缓慢拧松钳制器排气侧的内六角螺塞，待油液连续流出且无气泡后，立即拧紧螺塞。
预紧定位
将钳制器安装孔与滑台对齐，使用高强度内六角螺钉进行手动预紧，确保钳制器位置初步固定但仍具微量调整余量。
加压锁死与力矩紧固
利用钳制器的自对中特性确保安装精度：
- 加压：切换至额定工作压力，使钳制器牢牢夹紧导轨。
- 紧固：在保持夹紧的状态下，使用力矩扳手按规格紧固安装螺栓。
- 要求：请务必使用 8.8 级或以上的高强度螺纹连接件。
性能复核与密封检查
- 摩擦力校验：卸除油压，手动推动滑台。对比安装前后的摩擦力，若移动阻力明显增加，应松开螺栓重新执行步骤4。
- 密封性确认：再次核查所有油管连接处，确保在额定压力下无任何渗漏现象。

技术规范提醒 (Technical Notes)
自对中逻辑： 坚持“先加压抱死、后力矩紧固”的原则，可自动补偿安装孔位偏差，避免机械干涉。
介质建议： 请使用推荐规格的液压油，并定期检查油液清洁度以保护内部密封组件。

保持力说明

目录中的保持力是最高使用压力时的值。
保持力在使用压力范围内与压力成正比。

XWH25 / XWH30： 最低 2 Mpa，最高 10 Mpa

XWH35 ~ XWH65： 最低 3 Mpa，最高 15 Mpa

推荐紧固扭矩（螺栓型）

建议使用力矩扳手按标准值紧固，确保夹紧性能。

应用场景

替代与对标系列

XWH系列适用于高负载液压夹紧场景，可替代进口KWH系列液压导轨锁产品。

在高负载及高惯量运动系统中，液压夹紧方案通常具备更高稳定性。

选型建议

对于高惯量、高刚性及重载系统，建议优先选择液压驱动的XWH系列。
