HKP 气压常开细长型导轨钳制器
详情说明 / Details
HKP系列导轨钳制器（气动常开细长型导轨锁）
HKP系列为气动常开细长型导轨钳制器，采用细长结构设计， 特别适用于空间受限或狭长安装结构的直线导轨系统， 广泛应用于自动化设备、精密滑台及紧凑型机构中。
产品特点
- 常开型结构：通气夹紧 / 断气释放
- 细长型设计，适用于狭小安装空间
- 夹紧响应速度快，适合高频动作
- 结构紧凑，安装灵活
- 保持力稳定，适用于精密定位
产品命名
型号示例：
XRMK HKP20B01-H-L
品牌名 ① ② ③ ④ ⑤ ⑥
| 序号 | 内容 | 说明 |
|---|---|---|
| ① | HKP-导轨钳制器 | 气动常开型系列 |
| ② | 20-导轨规格 | 12 / 15 / 20 / 25 / 30 / 35 / 45 / 55 |
| ③ | B/R-导轨类型 | B：滚珠导轨 R：滚柱导轨 |
| ④ | 01-品牌导轨代号 |
01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA 其他品牌系列导轨请咨询销售工程师 |
| ⑤ | H-加高垫片 | H：配备加高垫片 无：标准型 |
| ⑥ | L-气管接头及消声器安装位置 | L ：钳制器安装面朝上放置，面对气缸的左手侧 无：钳制器安装面朝上放置，面对气缸的右手侧 |
型号・保持力・尺寸・配管参数

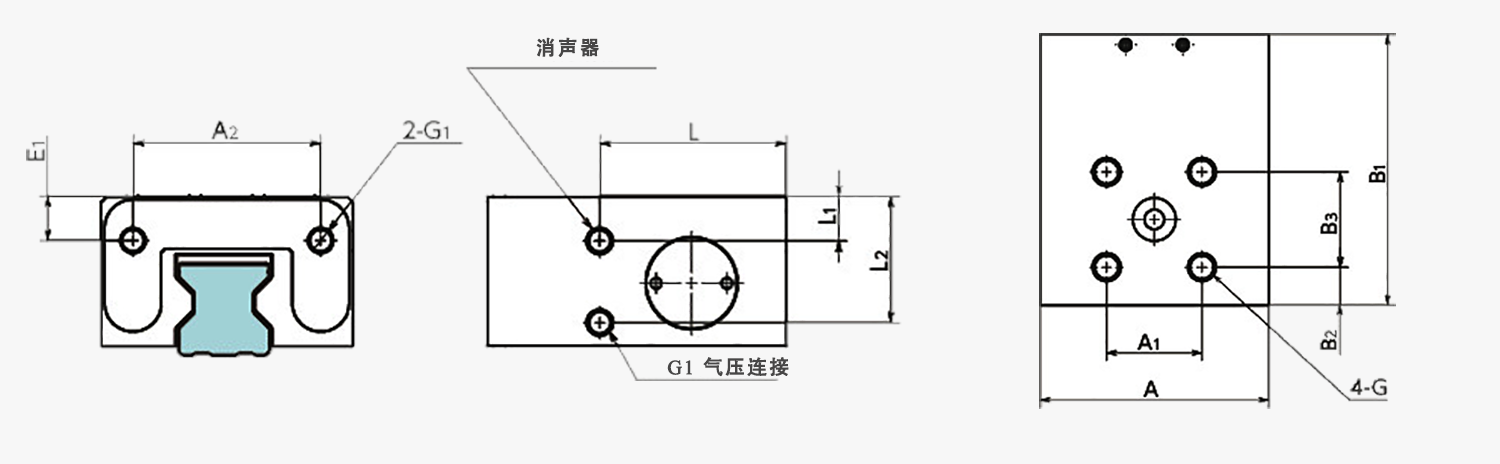

尺寸图：
单位：mm
| 型号 | 额定保持力（N）*1 | W | A | A1 | A2 | B1 | B2 | B3 | L | L1 | L2 | E1 | 螺纹直径 G/深度 | 气管接口G1 | 空气消耗量（cm³/周期 ANR） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HKP15B | 550 | 15 | 34 | 15 | 22 | 49 | 8.5 | 15 | 31.5 | 4.5 | 17 | 5 | M4/4.5 | M3 | 23 |
| HKP20B | 850 | 20 | 44 | 20 | 32 | 32 | 7 | 20 | 33.5 | 4.5 | 20.5 | 7 | M5/5.5 | M3 | 37 |
| HKP25B | 1100 | 23 | 48 | 20 | 35.75 | 57 | 8 | 20 | 35.5 | 8.5 | 24 | 8.5 | M6/6.0 | M5 | 54 |
| HKP30B | 1800 | 28 | 60 | 22 | 44.3 | 66.5 | 8.5 | 22 | 41.5 | 6.5 | 30 | 10 | M8/8.5 | M5 | 95 |
| HKP35B | 2500 | 34 | 70 | 24 | 52.3 | 68.5 | 7.5 | 24 | 41.5 | 7.5 | 35.5 | 12 | M8/10.0 | M5 | 130 |
| HKP45B | 3500 | 45 | 86 | 26 | 66.2 | 78 | 11 | 26 | 46 | 9 | 45 | 15 | M10/12.0 | M5 | 246 |
*1 压力为0.6MPa时的值。
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号 快速选型
应用场景
- 紧凑型自动化设备
- 狭长结构滑台系统
- 精密定位机构
- 空间受限安装环境
选型建议（对标Zimmer LKP）
- HKP15B → 对应 Zimmer LKP15
- HKP20B → 对应 Zimmer LKP20
- HKP25B → 对应 Zimmer LKP25
细长型钳制器主要用于安装空间受限场景，相比标准型（TMK系列）更适合狭长结构滑台。
选型原则： 空间受限 → 优先选择HKP系列
注意事项
- 导轨锁建议安装在两个滑块之间
- 确保导轨与安装面平行度
- 按规定扭矩锁紧螺栓
- 保证夹紧机构正确对中
保持力说明
- 保持力是压力为0.6MPa时的值。保持力在0.3MPa～0.6MPa的范围内与压力成正比
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩 (N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
| M10 | 45 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命
相关产品（内链推荐）
故障诊断
以下为导轨钳制器在使用过程中常见问题及处理建议：
| 不良现象 | 可能原因 | 解决对策 |
|---|---|---|
| 夹紧器无法夹紧 / 保持力不足 |
工作压力不足 气路泄漏或堵塞 气阀流量不足 |
确认供气压力达到最低使用压力 检查气管、接头及密封性 更换流量更大的电磁阀 |
| 响应时间过长 / 夹紧延迟 |
气管过长 排气不畅 过滤器堵塞 |
缩短气管长度 检查快速排气阀是否堵塞 清理或更换空气过滤器 |
| 有漏气声音 |
气管连接不良 密封件磨损 内部密封位置偏移 |
检查气管及接头 更换密封件 必要时更换钳制器 |
| 保持力不稳定 |
型号选型不匹配 导轨与夹紧器公差不匹配 安装刚性不足 |
重新确认型号选型 匹配导轨规格 确保安装面刚性良好 |
| 夹紧器异常磨损 |
长期带负载滑动 安装偏心或对中不良 |
避免夹紧状态下运动 重新调整安装对中 |
建议：选型与安装过程中，如有疑问请联系工程师确认，以确保夹紧效果与使用寿命
提示： 不同导轨类型及安装条件会直接影响夹紧效果，请确保选型与安装符合规范。
