DK系列 手动导轨钳制器
详情说明 / Details
DK 系列手动导轨锁（手动锁定导轨装置）
DK 系列为手动操作型导轨锁，结构紧凑，适用于直线导轨系统的手动锁定与定位，无需气源或电控，可快速实现滑台固定与安全锁定。广泛应用于自动化设备、装配线、精密滑台及实验台。
产品特点
- 纯机械手动操作，无气源、无电控
- 结构紧凑，易于安装
- 可快速锁定滑台或导轨
- 适配滚珠/滚柱导轨系统
- 维护简单，可靠耐用
- 高重复精度，安全锁定滑台
产品命名
型号示例：
XRMK DK2001B-H
品牌名 ① ② ③ ④ ⑤
| 序号 | 内容 | 说明 |
|---|---|---|
| ① | DK-导轨钳制器 | 手动系列 |
| ② | 20-导轨规格 | 15 / 20 / 25 / 30 / 35 / 45 / 55 / 65 |
| ③ | 01-品牌导轨代号 |
01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA 其他品牌请咨询 |
| ④ | B/R-导轨类型 | B：滚珠导轨 R：滚柱导轨 |
| ⑤ | H-加高垫片 |
H：配备加高垫片 无：标准型 |
型号・保持力・尺寸参数

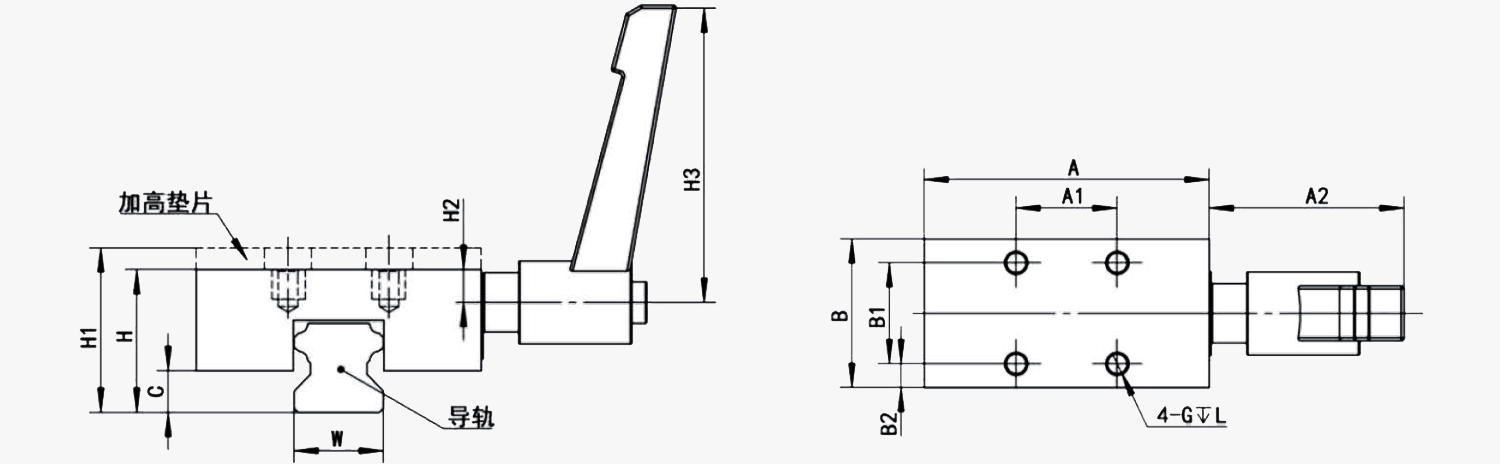

尺寸图：
单位：mm
| 型号 | 额定保持力（N） | W | A | A1 | A2 | B | B1 | B2 | H | H1 | H2 | H3 | C | G | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DK1501 | 1200 | 15 | 47 | 17 | 33 | 25 | 17 | 4 | 24 | 28 | 5 | 50 | 7 | M4 | 5 |
| DK2001 | 1200 | 20 | 60 | 20 | 33 | 28 | 20 | 4 | 30 | — | 6.7 | 50 | 10 | M5 | 6 |
| DK2501 | 1200 | 23 | 70 | 20 | 33 | 30 | 20 | 5 | 36 | 40 | 10 | 50 | 12 | M6 | 8 |
| DK3001 | 2000 | 28 | 90 | 22 | 44 | 39 | 22 | 8.5 | 42 | 45 | 8.5 | 63 | 12 | M6 | 8 |
| DK3501 | 2000 | 34 | 100 | 24 | 44 | 39 | 24 | 7.5 | 48 | 55 | 11.5 | 63 | 16 | M8 | 10 |
| DK4501 | 2000 | 45 | 120 | 26 | 44 | 44 | 26 | 9 | 60 | 70 | 15.5 | 80 | 18 | M10 | 14 |
| DK5501 | 2000 | 53 | 140 | 30 | 44 | 49 | 30 | 9.5 | 70 | 80 | 18 | 80 | 21 | M14 | 16 |
| DK6501 | 2000 | 63 | 160 | 35 | 52 | 66 | 35 | 14.5 | 90 | — | 20.5 | 92 | 24 | M16 | 20 |
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号 快速选型
安装及使用说明
安装方法：
- 将导轨固定在支撑平台上
- 将手动导轨锁置于导轨滑动面
- 旋紧螺栓固定锁体
- 确认锁定操作顺畅
- 滑动导轨时确认锁定/释放动作可靠
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩(N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
| M12 | 79 |
| M14 | 125 |
| M16 | 195 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命。
