YBPS 气动常闭型导轨钳制器-带制动机构

[ 上一个： TMK-R 滚柱气动常开型导轨钳制器 ]　 [ 查看原图 ]　 [ 下一个： HKPS 气动常闭细长型导轨钳制器 ]

详情说明 / Details

YBPS系列导轨制动器（超高速制动｜重载安全刹车系统）| 鑫润明工业传动

YBPS系列导轨制动器（超高速制动｜重载安全刹车系统）

YBPS系列为高端气动导轨制动器，专为超高速运动、极重负载及紧急制动场景设计，属于高安全等级自动化系统中的关键安全元件。

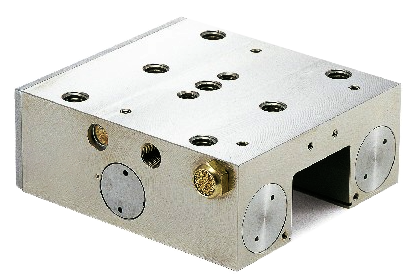

产品定位

顶级安全制动元件｜用于极端工况

超高速运动系统制动
大惯量负载停止控制
高风险设备安全保护
紧急制动系统核心执行件

产品特点

适用于高速运动状态下制动
超高制动力，应对重载冲击
极短响应时间，快速建立制动力
结构强化设计，耐冲击性能强
支持安全回路与紧急停止系统集成

产品命名

型号示例：

XRMK YBPS20B01M-H-A-L

品牌名 ①　② ③ ④ ⑤ ⑥ ⑦ ⑧

序号	内容	说明
①	YBPS-导轨钳制器	气动常闭型系列（超高速重载）
②	20-导轨规格	15 / 20 / 25 / 30 / 35 / 45 / 55
③	B/R-导轨类型	B：滚珠导轨 R：滚柱导轨
④	01-品牌导轨代号	01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA 其他品牌请咨询

序号	内容	说明
⑤	M-加强款	M：机身加长保持力增大无：标准型
⑥	H-加高垫片	H：配备加高垫片无：标准型
⑦	A-密封圈	A：配备密封圈无：标准型
⑧	L-气管接头位置	L：左手侧无：右手侧

型号・保持力・尺寸・配管参数

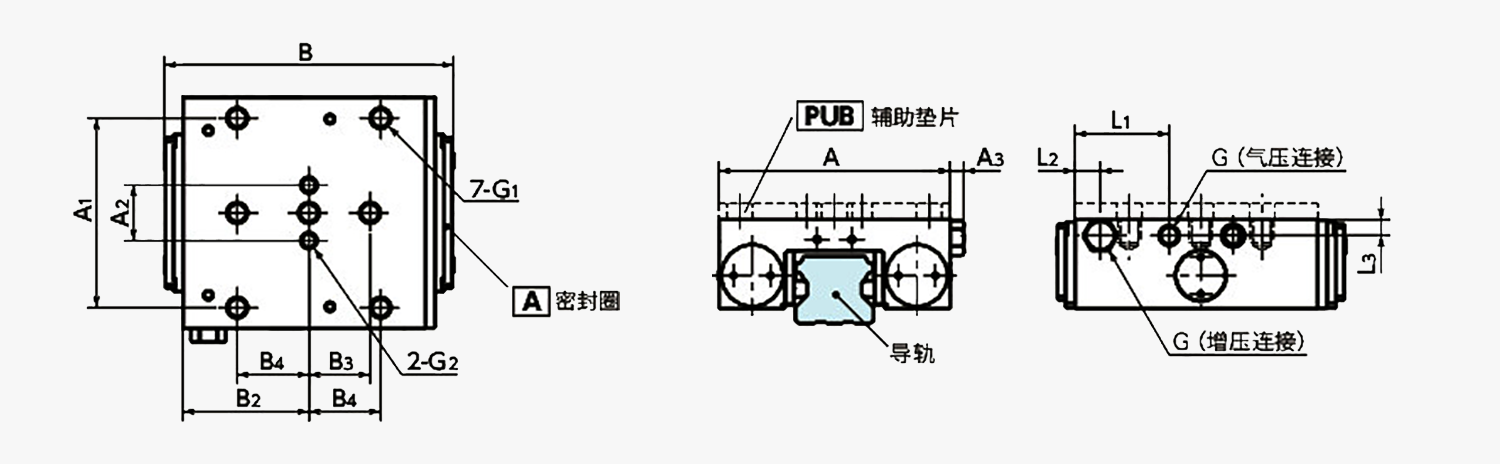

尺寸图：

单位：mm

型号	额定保持力^*1（N）标准/增压	W	A	A1	A2	A3	B^*2	B1	B2	B3	B4	L1	L2	L3	螺纹直径 G1/深度	螺纹直径 G2/深度	气管接口G	空气消耗量标准/增压
YBPS25	1500/2200	23	70	57	20	5	max.136	99	50	20	22	34	11	6	M8/7	M6/7	M5	23/51
YBPS30	2500/3300	28	90	72	22	5	max.138	109	54	22	26	41	11	7	M10/8	M8/8	M5	31/62
YBPS35	2800/3800	34	100	82	24	6	max.136	109	54	26	31	41	11	8	M10/10	M8/10	G1/8	39/78
YBPS45	3100/3800	45	120	100	26	6	max.133	109	54	30	40	45	28	8	M12/12	M10/12	G1/8	53/102
YBPS45M	5200/7600	45	120	100	26	6	max.228	197	98	30	40	167	32	8	M12/12	----	G1/8	100/225
YBPS55M	7700/9200	53	140	116	-	6	max.226	197	98	35	47	165	32	13	M14/14	----	G1/8	130/265
YBPS65M	7700/9200	63	170	142	-	6	max.233	197	98	41	55	170	27	20	M16/20	----	G1/8	150/295

*1：保持力是压力0.6Mpa时的值。
*2：所记载的是带密封圈的值。后缀有A代表为带密封圈，无A表示不带。
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号快速选型

停止距离与安全设计

做制动器使用必须进行停止距离计算

在高速度与大惯量工况下，停止距离直接关系到设备安全与人员安全。

速度越高 → 停止距离越长
负载越大 → 制动距离越大
响应时间影响最终停止位置

※ 作为制动器使用时，请务必进行停止距离计算，确保轨道长度充足

⇒ 停止距离计算工具

安装步骤及安全注意事项

安装方法：

导轨锁在导轨与滑块安装完成后安装，建议位于两个滑块之间
解除钳制状态安装，确保不接触导轨
预紧螺栓固定
重复夹紧10次对中，偏差≤1mm，平行度≤0.01mm
夹紧状态锁紧螺栓，检查摩擦变化
间隙控制：单边0.02～0.04mm
检查气路是否泄漏

间隙示意图：

使用注意事项

为了发挥YBPS的保持力，上图红色圆圈的安装孔请使用两处以上
YBPS产生的位移阻力高达100N(带密封圈时最大为150N）

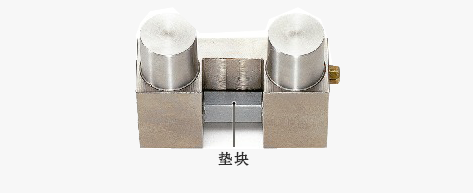

出厂垫块说明（重要）

出厂时接触面间夹有保护垫块
仅在安装时取出
非安装状态请勿移除垫块

⚠ 注意

取出垫块后长期放置，可能导致夹紧机构受力异常，从而引起YBPS无法正常运作。

螺栓型号及推荐紧固扭矩

螺栓型号	扭矩 (N·m)
M6	10
M8	23
M10	46
M12	79
M14	125
M16	195

建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命

气路连接方式（YBPS常闭型）

标准连接方式

进气口连接电磁阀
排气口安装消声器
通气：释放导轨（松开）
断气：弹簧自动夹紧

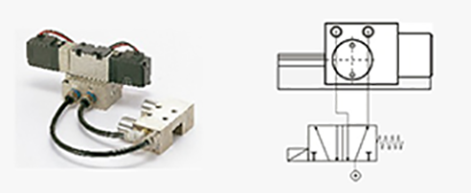

增压连接方式（仅适用于常闭型）

拆除排气口消声器
排气口接入同一气源（分支供气）
断气时：弹簧力实现基础夹紧
气压参与夹紧（力叠加）
显著提升保持力（重载应用推荐）

说明：增压连接是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。增压功能仅适用于常闭型结构。

电磁阀推荐：

推荐使用三位五通中位卸压电磁阀
断气自动夹紧，保障设备安全

⚠ 增压使用注意事项（重要）

采用增压连接方式时，钳制器内部夹紧机构长期处于更高受力状态，会加速摩擦副及弹性元件的疲劳磨损。

静态夹持寿命约为标准使用状态的 1/5 左右。

建议仅在重载、安全防护或短时高保持力工况下使用增压模式，不建议长期连续使用。

提示：如需同时兼顾高保持力与长寿命，建议通过增加钳制器数量实现，而非长期使用增压模式

应用场景

高速直线电机滑台
重载自动化设备
机器人第七轴
高惯量传动系统
紧急停止安全系统

系列对比

TBPS：常规动态制动
YBPS：超高速 / 重载 / 高安全制动

高速度 + 大负载 → 必须选择 YBPS
