TBPS 导轨钳制器 气动常闭型 带紧急制动装置选型指南
详情说明 / Details
TBPS系列导轨制动器（气动导轨刹车｜动态制动系统）
TBPS系列为气动导轨制动器，适用于直线导轨系统的动态制动与紧急停止控制，可在运动过程中实现快速制动，广泛应用于自动化设备及高安全系统中。
产品特点
- 支持动态制动（运动中刹车）
- 响应速度快，适用于高速工况
- 制动力稳定，制动效果可靠
- 适用于紧急停止与安全控制系统
- 最适合使用线性马达的用途以及防止Z轴（垂直轴）滑台下落。
※ 作为制动器使用时，请务必进行停止距离计算，确保轨道长度充足
⇒ 停止距离计算工具
产品命名
型号示例：
XRMK TBPS20B01-H-L
品牌名 ① ② ③ ④ ⑤ ⑥
| 序号 | 内容 | 说明 |
|---|---|---|
| ① | TBPS-导轨钳制器 | 气动常闭型带制动机构系列 |
| ② | 20-导轨规格 | 15 / 20 / 25 / 30 / 35 / 45 / 55 |
| ③ | B/R-导轨类型 | B：滚珠导轨 R：滚柱导轨 |
| ④ | 01-品牌导轨代号 |
01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA 其他品牌系列导轨请咨询销售工程师 |
| ⑤ | H-加高垫片 | H：配备加高垫片 无：标准型 |
| ⑥ | L-气管接头及消声器安装位置 | L ：钳制器安装面朝上放置，面对气缸的左手侧 无：钳制器安装面朝上放置，面对气缸的右手侧 |
型号・保持力・尺寸・配管参数

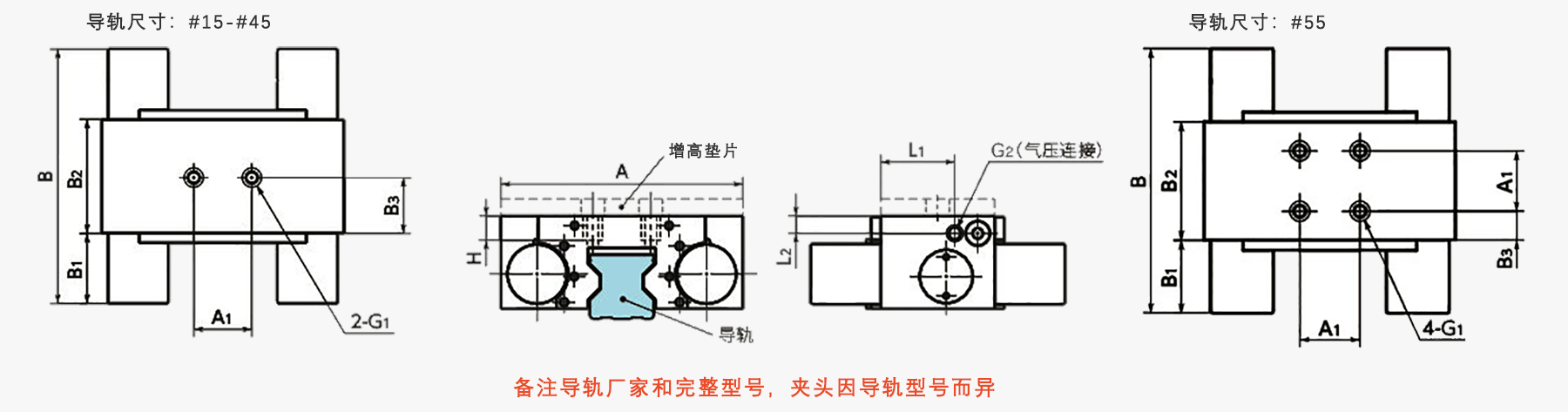

尺寸图：
单位：mm
| 型号 | 额定保持力（N） | W | A | A1 | A2 | B | B1 | B2 | B3 | L1 | L2 | H | H1 | K | 螺纹直径G1 | 气管接口G2 | 空气消耗量（cm³/周期 ANR） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TBPS15 | 750 | 15 | 61 | 15 | 41 | 94 | 19 | 44 | 22 | 35 | 5.3 | 7.3 | 12 | 16 | M5 | M5 | 34 |
| TBPS20 | 1000 | 20 | 66 | 20 | 46 | 94 | 19 | 44 | 22 | 16 | 5.5 | 8.6 | 16 | 16 | M6 | M5 | 34 |
| TBPS25 | 1200 | 23 | 75 | 20 | 49 | 95 | 20 | 44 | 22 | 17 | 6.5 | 8 | 18 | 22 | M6 | M5 | 48 |
| TBPS30 | 2000 | 28 | 90 | 22 | 64 | 107 | 29 | 47 | 23 | 31 | 7.2 | 9 | 24 | 25 | M8 | M5 | 65 |
| TBPS35 | 2600 | 34 | 100 | 24 | 68 | 106 | 28 | 46 | 25 | 19 | 9 | 10 | 26 | 28 | M8 | M5 | 93 |
| TBPS45 | 3600 | 45 | 120 | 26 | 78 | 114 | 33 | 49 | 25 | 31 | 15 | 15 | 35 | 30 | M10 | G1/8 | 149 |
| TBPS55 | 4700 | 53 | 140 | 38 | 97 | 144 | 41 | 62 | 12 | 23 | 11 | 15 | 38 | 39 | M10 | G1/8 | 244 |
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号 快速选型
安装步骤及安全注意事项
安装方法：
- 导轨锁在导轨与滑块安装完成后安装，建议位于两个滑块之间
- 解除钳制状态安装，确保不接触导轨
- 预紧螺栓固定
- 重复夹紧10次对中，偏差≤1mm，平行度≤0.01mm
- 夹紧状态锁紧螺栓，检查摩擦变化
- 间隙控制：单边0.02～0.04mm
- 检查气路是否泄漏
间隙示意图：

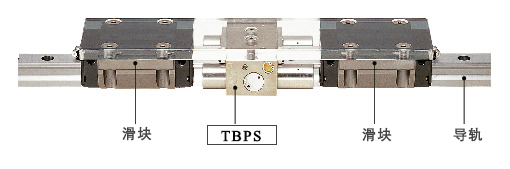

推荐标准安装方式（确保最佳保持力）
- 导轨锁建议安装在两个滑块之间
- 确保导轨与安装面平行度
- 按规定扭矩锁紧螺栓
- 保证夹紧机构正确对中
出厂垫块说明（重要）
- 出厂时接触面间夹有保护垫块
- 仅在安装时取出
- 非安装状态请勿移除垫块
⚠ 注意
取出垫块后长期放置，可能导致夹紧机构受力异常，从而引起TBPS无法正常运作。
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩 (N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
| M10 | 45 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命
应用场景
- 重负载垂直轴防护
- 自动化生产线中的龙门架
- 高精度测量设备与医疗设备
- 木工机械与石材切割设备
- 升降平台与剧院舞台机械
选型对比
- 定位夹紧 → TMK系列
- 断气锁紧 → TMKS系列
- 动态制动 → TBPS系列
- 制动增压 → YBPS系列
涉及运动中刹车，必须选择TBPS系列
相关产品
- TMK系列（常开型导轨钳制器）
- TMKS系列（常闭型导轨锁）
- YBPS系列（重载增压带制动机构轨道钳制器）
