NCP 气动常开微型线性单缸导轨钳制器
详情说明 / Details
NCP系列导轨钳制器（微型导轨气动常开型单缸导轨锁）
NCP系列为适配微型直线导轨设计的紧凑型气动钳制器，适用于空间受限、小型精密设备中的夹紧与定位控制。
产品特点
- 专为微型导轨设计
- 结构紧凑，适合狭小安装空间
- 响应速度快，适合高频动作
- 重量轻，对滑台负载影响小
- 稳定保持力，提升定位精度

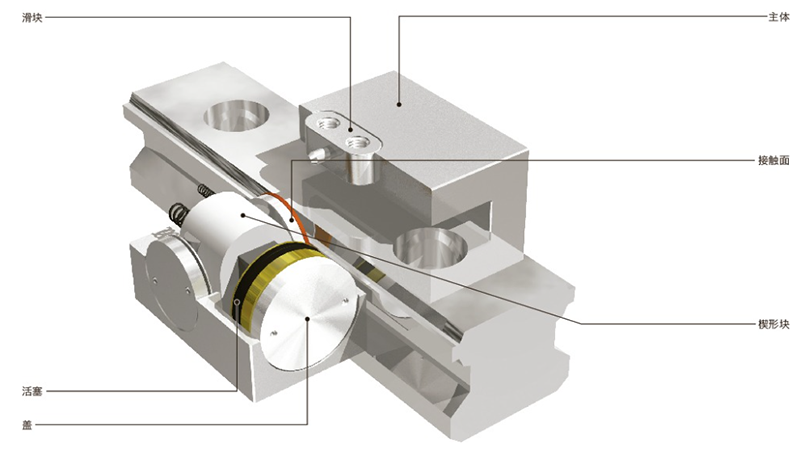

产品结构
采用气动驱动夹紧机构，对微型导轨进行稳定锁紧。
型号・保持力・尺寸・配管参数

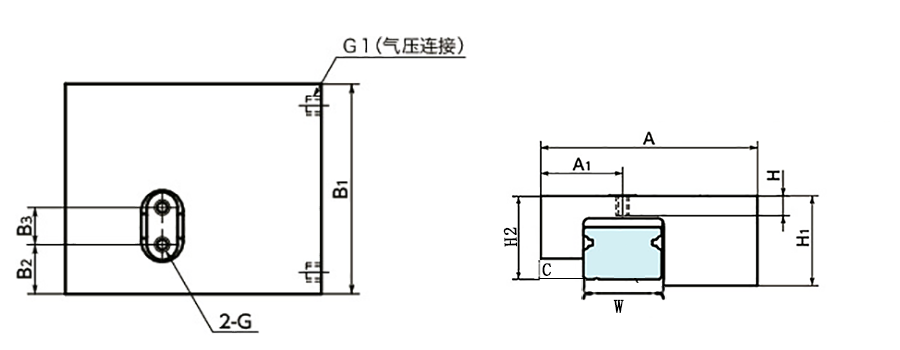

尺寸图：
单位：mm
| 型号 | 额定保持力（N）*1 | W | A | A1 | B1 | B2 | B3 | H | H1 | H2 | C | 螺纹直径 | 气管接口 | 空气消耗量（cm³/周期 ANR） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NCP0700 | 110 | 7 | 30 | 9.6 | 34 | 8.24 | 5.5 | 3.5 | 15 | 9 | 2.45 | M2.5 | M3 | 7 |
| NCP0900 | 150 | 9 | 32.4 | 9.6 | 34 | 8.24 | 5.5 | 3.3 | 15 | 10 | 1.45 | M2.5 | M3 | 7 |
| NCP1200 | 280 | 12 | 37.4 | 13.1 | 34 | 8.24 | 5.5 | 3.5 | 16 | 13 | 2.95 | M2.5 | M3 | 7 |
| NCP1500 | 320 | 15 | 41.6 | 15.8 | 34 | 8 | 6 | 3.9 | 16 | 16 | 3.95 | M2.5 | M3 | 8 |
| NCP2000 | 550 | 20 | 48.6 | 19.8 | 41 | 10.6 | 8 | 6.2 | 23 | 20 | 2.45 | M4 | M3 | 19 |
| NCP2500 | 550 | 23 | 54.5 | 23.8 | 41 | 10.6 | 8 | 6.2 | 23 | 25 | 5.15 | M4 | M3 | 21 |
*1 保持力是压力为0.6MPa时的值。保持力在0.3MPa～0.6MPa的范围内与压力成正比。
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号 快速选型
安装方法 & 紧固扭矩
注意事项
- 导轨锁建议安装在两个滑块之间

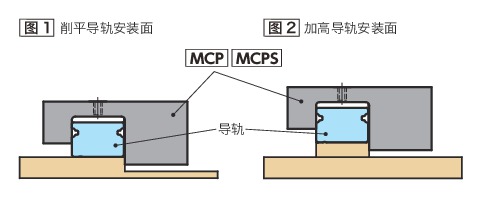

- 将NCP/NCPS安装到导轨上时，需要如图1图2所示进行设计，以免与导轨安装面干涉
- 按规定扭矩锁紧螺栓
- 保证夹紧机构正确对中
保持力说明
- 保持力是压力为0.6MPa时的值。
- 保持力在0.3MPa～0.6MPa的范围内与压力成正比。
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩 (N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
| M10 | 45 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命
应用场景
- 微型自动化设备
- 精密电子装配设备
- 小型滑台系统
- 实验室设备
获取替代选型方案
XRMK（鑫润明）导轨钳制器 适配主流微型导轨
技术选型 · 快速响应
姜紫裕 （产品工程师）
136 7004 6868 （微信同号）
获取XRMK导轨钳制器选型手册 | 获取报价 | 获取型号匹配
选型手册 3D模型 报价/对接
支持主流品牌导轨选型｜快速响应｜工程师一对一对接
