NCPS系列微型导轨钳制器（常闭型气动导轨锁）| 鑫润明工业传动

NCPS系列微型导轨钳制器（常闭型气动导轨锁）

NCPS系列为常闭型微型导轨钳制器，适用于微型直线导轨系统的夹紧与安全制动控制，特别适合空间受限、高精度、小负载应用场景。

产品特点

断气夹紧 / 通气释放（常闭型安全结构）
适用于微型导轨
结构紧凑，适合狭小空间安装
响应速度快，定位精度高
支持增压连接（增强保持力）

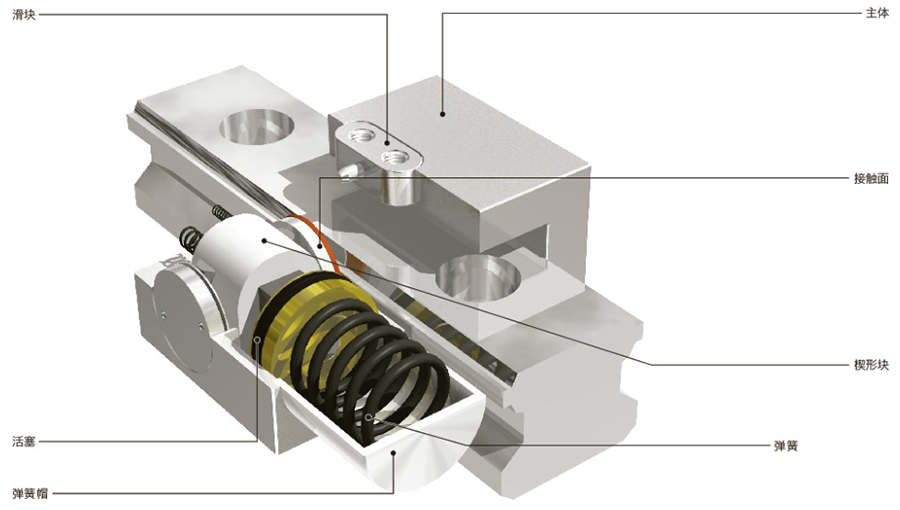

产品结构

采用气动驱动夹紧机构，对微型导轨进行稳定锁紧。

型号・保持力・尺寸・配管参数

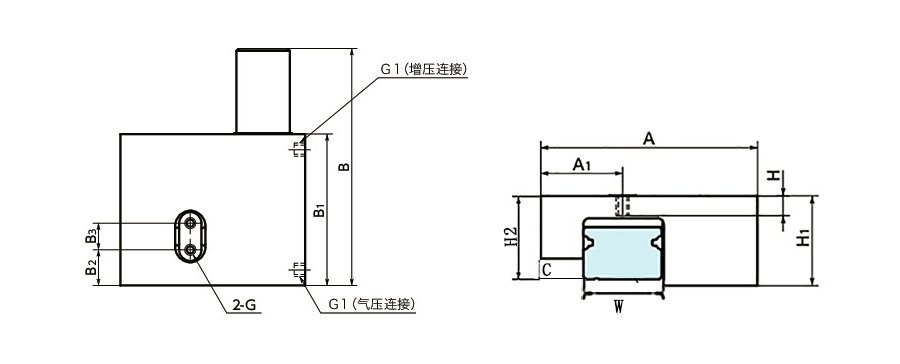

尺寸图：

单位：mm

型号	额定保持力（N）标准连接/增压连接^*1	W	A	A1	B	B1	B2	B3	H	H1	H2	螺纹直径	气管接口	空气消耗量（cm³/周期 ANR）标准连接/增压连接
NCPS0700	80/200	7	30	8.2	52.5	34	8.25	5.5	3.5	15	13	M2.5	M3	7/20
NCPS0900	80/200	9	32.4	9.6	52.5	34	8.24	5.5	3.3	15	10	M2.5	M3	7/20
NCPS1200	240/370	12	37.4	13.1	52.5	34	8.25	5.5	3.5	16	13	M2.5	M3	8/24
NCPS1500	280/370	15	41.6	15.8	52.5	34	8	6	3.9	16	16	M2.5	M3	8/24
NCPS2000	400/700	20	48.6	19.8	60	41	10.6	8	6.2	23	20	M4	M3	19/46
NCPS2500	400/700	23	54.5	23.8	60	41	10.6	8	6.2	23	25	M4	M3	19/46

*1: 增压连接的保持力是压力为0.6MPa时的值。
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号快速选型

安装步骤及安全注意事项

安装方法：

导轨锁在导轨与滑块安装完成后安装，建议位于两个滑块之间
解除钳制状态安装，确保不接触导轨
预紧螺栓固定
重复夹紧10次对中，偏差≤1mm，平行度≤0.01mm
夹紧状态锁紧螺栓，检查摩擦变化
间隙控制：单边0.02～0.04mm
检查气路是否泄漏

间隙示意图：

注意事项

导轨锁建议安装在两个滑块之间
将NCP/NCPS安装到导轨上时，需要如图1图2所示进行设计，以免与导轨安装面干涉
按规定扭矩锁紧螺栓
保证夹紧机构正确对中

出厂垫块说明（重要）

出厂时接触面间夹有保护垫块
仅在安装时取出
非安装状态请勿移除垫块

⚠ 注意

取出垫块后长期放置，可能导致夹紧机构受力异常，从而引起NCPS无法正常运作。

螺栓型号及推荐紧固扭矩

螺栓型号	扭矩 (N·m)
M4	2.8
M5	5.5
M6	9.5
M8	22
M10	45

建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命

气路连接方式（NCPS常闭型）

标准连接方式

进气口连接电磁阀
排气口安装消声器
通气：释放导轨（松开）
断气：弹簧自动夹紧

增压连接方式（仅适用于常闭型）

拆除排气口消声器
排气口接入同一气源（分支供气）
断气时：弹簧力实现基础夹紧
气压参与夹紧（力叠加）
显著提升保持力（重载应用推荐）

说明：增压连接是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。增压功能仅适用于NCPS常闭型结构，TMK常开型不可使用该连接方式。

电磁阀推荐：

推荐使用三位五通中位卸压电磁阀
断气自动夹紧，保障设备安全

⚠ 增压使用注意事项（重要）

采用增压连接方式时，钳制器内部夹紧机构长期处于更高受力状态，会加速摩擦副及弹性元件的疲劳磨损。

静态夹持寿命约为标准使用状态的 1/5 左右。

建议仅在重载、安全防护或短时高保持力工况下使用增压模式，不建议长期连续使用。

提示：如需同时兼顾高保持力与长寿命，建议通过增加钳制器数量实现，而非长期使用增压模式
