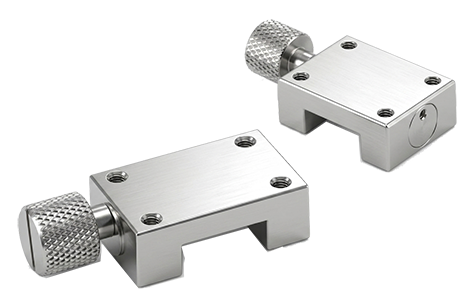

miniDK 微型导轨手动钳制器（微型导轨锁｜超紧凑型）
miniDK 系列为适用于微型滚珠直线导轨的手动导轨钳制器，采用超紧凑结构设计，无需气源、电源或液压系统，通过旋钮手动操作即可实现微型滑台锁紧与释放。专为小型自动化设备、精密仪器及微型定位平台设计。
- 适用于微型滚珠直线导轨
- 超小型紧凑结构
- 无需气源与电控
- 适用于微型滑台定位
- 适用于轻载精密系统
- 适用于 #5～#25 微型导轨
- 超紧凑型设计
- 适用于微型自动化设备
- 全不锈钢结构
- 防振动与位置保持
- 支持一字螺丝刀辅助锁紧
- 无需修改原有滑台结构
适用于空间受限、负载较小、对定位精度要求较高的场景。
通过旋钮驱动内部夹紧结构，实现微型导轨锁紧与释放。
miniDK 采用机械手动夹紧结构：
旋紧旋钮 → 导轨夹紧
旋松旋钮 → 导轨释放
适用于微型滑台的保持、定位及防振应用。
型号示例：
XRMK miniDK0900
品牌名 ① ② ③
02 = THK
03 = BOSCH REXROTH
04 = PMI
05 = ABBA
其他品牌系列导轨请咨询销售工程师

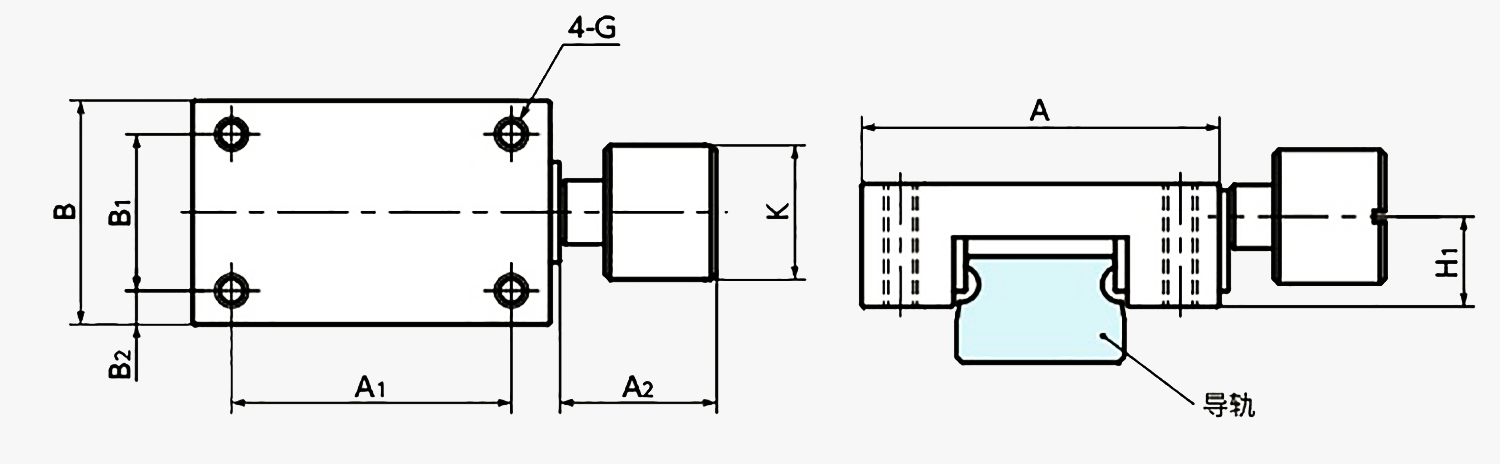

尺寸图：
单位：mm
| 型号 | 额定保持力（N） | W | A | A1 | A2 | B | B1 | B2 | H1 | G |
|---|---|---|---|---|---|---|---|---|---|---|
| miniDK0700 | 65 | 07 | 17 | 12 | 6 | 12 | 8 | 2 | 4 | M2 |
| miniDK0900 | 100 | 09 | 20 | 15 | 8 | 17 | 11 | 3 | 5 | M3 |
| miniDK1200 | 150 | 12 | 27 | 20 | 9 | 19 | 13 | 3 | 7 | M3 |
| miniDK1500 | 180 | 15 | 32 | 25 | 13 | 20 | 14 | 3 | 8 | M4 |
| miniDK2000 | 220 | 20 | 46 | 38 | 13 | 26 | 19 | 3.5 | 9 | M4 |
| miniDK2500 | 300 | 23 | 48 | 35 | 15 | 35 | 24 | 5.5 | 14 | M6 |
保持力数据为标准锁紧扭矩条件下测试参考值。 提供导轨型号或安装空间尺寸，我们可为您快速匹配型号 快速选型
| 部件 | 材质 |
|---|---|
| 主体 | SUS304 |
| 旋钮 | SUS303 / SUS304 |
| 弹簧 | SUS304 |
| 夹紧部 | SUS304 |
采用全不锈钢结构，适用于普通工业环境与精密设备。
安装步骤：
- 完成导轨与滑块安装
- 确认导轨表面清洁
- 安装 miniDK 钳制器
- 轻微预紧安装螺栓
- 旋紧旋钮确认夹紧状态
- 确认滑台锁紧与释放正常
使用注意事项：
旋钮不可过度旋松，否则可能导致内部夹紧部件脱落。
推荐安装扭矩：
| 螺纹规格 | 推荐扭矩(N·m) |
|---|---|
| M2 | 0.3 |
| M3 | 1.2 |
| M4 | 2.8 |
| M6 | 6 |
建议使用 8.8 级以上螺栓。
- 微型自动化设备
- 半导体设备
- 实验仪器平台
- 精密定位机构
- 轻载微型滑台
- 防振动定位系统
- 微型导轨手动锁 → miniDK 系列
- 经济型导轨锁 → DKL 系列
- 标准手动导轨锁 → DK 系列
- 快速锁紧型 → DKC 系列
- 气动自动控制 → TMK / TMKS 系列
空间极小、负载较轻、对精密定位要求较高时，建议优先选择 miniDK 微型导轨钳制器。
- miniDK0500M（5导轨）
- miniDK0900M（9导轨）
- miniDK1500M（15导轨）
- miniDK2500M（25导轨）
