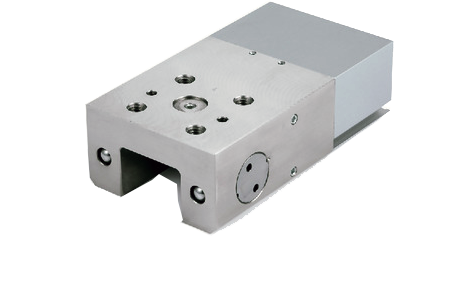

HBPS 超薄型气动抱闸器（超紧凑安全制动器）
HBPS系列为超薄型气动常闭式抱闸器，专为安装空间极端受限、对精密定位有极高要求的轻型设备打造。产品采用紧凑型结构设计，可在有限安装空间内实现高可靠性的制动、防坠及安全锁紧功能，适用于微型自动化、精密平台及高速轻载运动系统。
专为安装空间极端受限、对精密定位有极高要求的轻型设备打造
- 超薄结构设计，适用于狭小安装空间
- 适合轻载高速运动系统
- 断气自动锁紧，提升设备安全性
- 高响应速度，适用于精密定位
- 适用于紧凑型自动化设备
- 超薄型结构，占用空间小
- 断气自动抱闸（常闭型）
- 高响应速度
- 适用于轻型高速滑台
- 保持力稳定，重复定位精度高
- 适用于小型直线导轨系统
- 支持磁性传感器检测状态
HBPS为气动常闭型安全制动结构：
断气状态 → 自动抱闸锁紧
通气状态 → 解除夹紧，可自由运动
内部弹簧提供制动力，即使发生气源中断，仍可维持锁紧状态，适用于轻型设备的安全保护与紧急制动。
型号示例：
XRMK HBPS20B01-H-L-03
品牌名 ① ② ③ ④ ⑤ ⑥ ⑦
| 序号 | 内容 | 说明 |
|---|---|---|
| ① | HBPS-导轨钳制器 | 细长型 气动常闭型 带紧急制动机构 |
| ② | 20-导轨规格 | 15 / 20 / 25 |
| ③ | B/R-导轨类型 |
B：滚珠导轨 R：滚柱导轨 |
| ④ | 01-品牌导轨代号 |
01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA 其他品牌请咨询 |
| 序号 | 内容 | 说明 |
|---|---|---|
| ⑤ | H-加高垫片 |
H：配备加高垫片 无：标准型 |
| ⑥ | L-气管接头位置 |
L：左手侧 无：右手侧 |
| ⑦ | 03-打开压力 |
03：低压型 0.3MPa 04：低压型 0.4MPa 无：标准型 0.55MPa |
不同气压设定将影响保持力表现，请根据实际工况选择合适型号

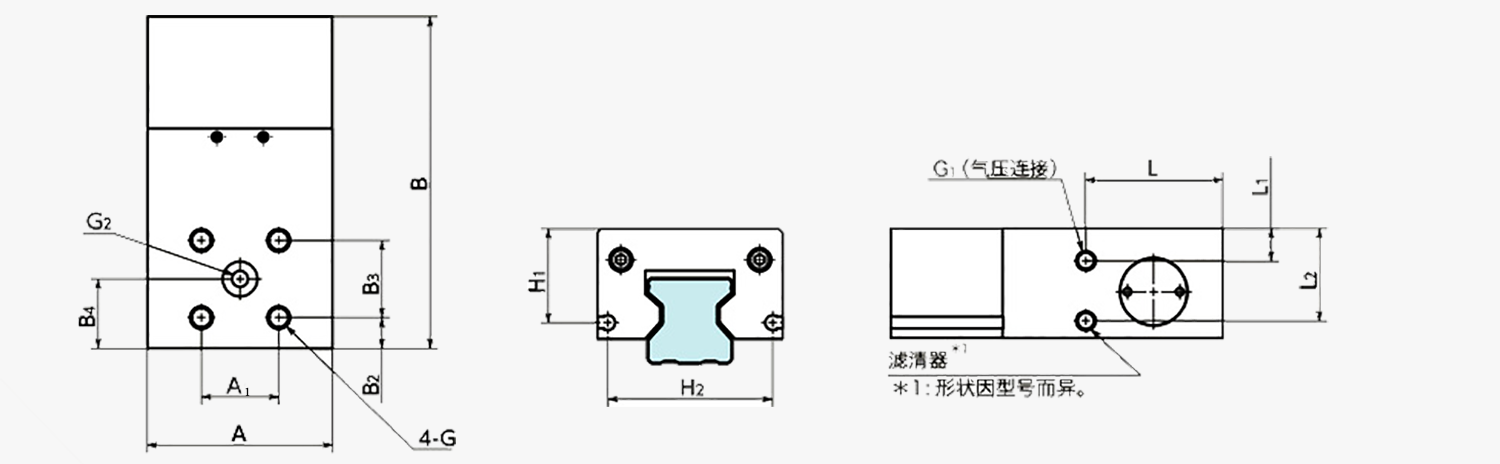

尺寸图：
单位：mm
| 型号 | 额定保持力（N）*1 | W | A | A1 | B | B2 | B3 | B4 | L | L1 | L2 |
传感器槽 H1/H2 |
螺纹直径 G/深度 |
气管接口*2 G1/G2 |
空气消耗量 (cm³/周期 ANR) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBPS15B | 400 | 15 | 34 | 15 | 76 | 8.5 | 15 | 16 | 31.5 | 4.5 | 17 | 8.5/30.2 | M4/4.5 | M3 | 23 |
| HBPS20B | 600 | 20 | 44 | 20 | 81 | 7 | 20 | 17 | 33.5 | 4.5 | 20.5 | 20.5/38.6 | M5/5.5 | M3 | 37 |
| HBPS25B | 750 | 23 | 48 | 20 | 86 | 8 | 20 | 18 | 35.5 | 8.5 | 24 | 24.5/42.6 | M6/6.0 | M5 | 54 |
*1 压力为0.6MPa时的值。
*2 顶面气压连接
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号 快速选型
安装方法：
- 导轨锁在导轨与滑块安装完成后安装，建议位于两个滑块之间
- 解除钳制状态安装，确保不接触导轨
- 预紧螺栓固定
- 重复夹紧10次对中，偏差≤1mm，平行度≤0.01mm
- 夹紧状态锁紧螺栓，检查摩擦变化
- 间隙控制：单边0.02～0.04mm
- 检查气路是否泄漏
间隙示意图：
推荐标准安装方式（确保最佳保持力）
- 导轨锁建议安装在两个滑块之间
- 确保导轨与安装面平行度
- 按规定扭矩锁紧螺栓
- 保证夹紧机构正确对中
出厂垫块说明（重要）
- 出厂时接触面间夹有保护垫块
- 仅在安装时取出
- 非安装状态请勿移除垫块
⚠ 注意
取出垫块后长期放置，可能导致夹紧机构受力异常，从而引起HBPS无法正常运作。
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩 (N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
| M10 | 45 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命
以下为导轨钳制器在使用过程中常见问题及处理建议：
| 不良现象 | 可能原因 | 解决对策 |
|---|---|---|
| 夹紧器无法夹紧 / 保持力不足 |
工作压力不足 气路泄漏或堵塞 气阀流量不足 |
确认供气压力达到最低使用压力 检查气管、接头及密封性 更换流量更大的电磁阀 |
| 响应时间过长 / 夹紧延迟 |
气管过长 排气不畅 过滤器堵塞 |
缩短气管长度 检查快速排气阀是否堵塞 清理或更换空气过滤器 |
| 有漏气声音 |
气管连接不良 密封件磨损 内部密封位置偏移 |
检查气管及接头 更换密封件 必要时更换钳制器 |
| 保持力不稳定 |
型号选型不匹配 导轨与夹紧器公差不匹配 安装刚性不足 |
重新确认型号选型 匹配导轨规格 确保安装面刚性良好 |
| 夹紧器异常磨损 |
长期带负载滑动 安装偏心或对中不良 |
避免夹紧状态下运动 重新调整安装对中 |
建议：选型与安装过程中，如有疑问请联系工程师确认，以确保夹紧效果与使用寿命
提示： 不同导轨类型及安装条件会直接影响夹紧效果，请确保选型与安装符合规范。
- 微型自动化设备
- 精密定位平台
- 电子装配设备
- 小型高速滑台
- 实验设备与检测设备
- 轻载Z轴安全制动
HBPS系列适用于超紧凑型安全制动应用，可替代进口LBPS系列导轨钳制器产品。
- 超薄结构
- 轻载高速应用
- 断气安全抱闸
- 适合精密自动化设备
适用于安装空间有限、对定位精度及安全要求较高的系统。
| 应用需求 | 推荐系列 |
|---|---|
| 普通定位夹紧 | TMK系列 |
| 断气安全锁紧 | TMKS系列 |
| 超高速重载制动 | YBPS系列 |
| 超薄空间安全制动 | HBPS系列 |
在空间极其受限的轻载高速系统中，建议优先选择HBPS超薄型抱闸器。
- TMK系列（常开型导轨钳制器）
- TMKS系列（常闭型导轨锁）
- TBPS系列（导轨安全制动器）
- YBPS系列（超高速重载制动器）
