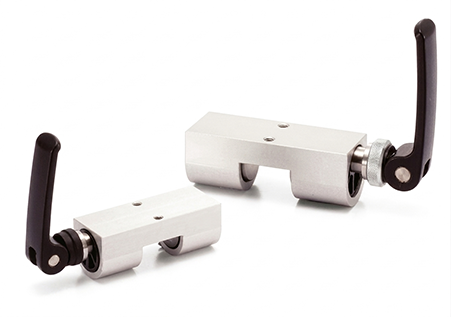

DKC 系列偏心凸轮式手动导轨锁（快速锁紧型）
DKC 系列为采用偏心凸轮式手柄结构的手动导轨锁，适用于滚珠直线导轨系统，无需气源、电源或液压系统，通过偏心凸轮手柄即可实现快速锁紧与释放。适用于频繁调整、快速定位及人工操作场景。
偏心凸轮手柄｜快速锁紧｜无需气源
- 适用于滚珠直线导轨系统
- 偏心凸轮式快速锁紧结构
- 无需气源与电控
- 适用于频繁定位调整
- 适用于人工操作工位
- 偏心凸轮手柄快速锁紧
- 单手即可完成锁定与释放
- 无需气源、电源或液压
- 适用于高频率人工调整
- 结构简单，维护方便
- 适用于实验设备与工装夹具
相比普通螺纹锁紧结构，DKC 系列可实现更快速的手动操作。
DKC 系列采用偏心凸轮式手柄结构，通过旋转手柄驱动偏心凸轮机构，实现导轨快速夹紧与释放。
手柄压下 → 导轨锁紧
手柄抬起 → 导轨释放
适用于需要频繁切换锁紧状态的应用场景。
型号示例：
XRMK DKC2001B-H
品牌名 ① ② ③ ④ ⑤
| 序号 | 内容 | 说明 |
|---|---|---|
| ① | DKC-导轨钳制器 | 偏心凸轮式手动导轨锁 |
| ② | 20-导轨规格 | 15 / 20 / 25 / 30 / 35 |
| ③ | 01-品牌导轨代号 |
01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA 其他品牌请咨询 |
| ④ | B/R-导轨类型 | B：滚珠导轨 R：滚柱导轨 |
| ⑤ | H-加高垫片 |
H：配备加高垫片 无：标准型 |
尺寸图：
单位：mm
| 型号 | 额定保持力（N） | W | A | A1 | A2 | B | B1 | B2 | H | H1 | H2 | G | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKC1501 | 350 | 15 | 47 | 75 | 30 | 20 | 12 | 4 | 6 | 15 | 19 | M4 | 63 |
| DKC2001 | 350 | 20 | 60 | 75 | 30 | 24 | 15 | 4.5 | 8 | 19 | 23 | M5 | 63 |
| DKC2501 | 500 | 23 | 70 | 75 | 30 | 28 | 20 | 4 | 6 | 20 | 27 | M5 | 63 |
| DKC3001 | 700 | 28 | 90 | 100 | 40 | 34 | 22 | 6 | 9 | 26 | 34 | M6 | 78 |
| DKC3501 | 700 | 34 | 100 | 100 | 40 | 34 | 22 | 6 | 9 | 26 | 34 | M6 | 78 |
提供导轨型号或安装空间尺寸，我们可为您快速匹配型号 快速选型
安装步骤：
- 导轨与滑块安装完成后安装 DKC
- 确认导轨表面清洁
- 预紧安装螺栓
- 操作偏心凸轮手柄
- 确认锁紧与释放动作顺畅
- 按推荐扭矩固定螺栓
注意事项：
如果在夹紧导轨的状态下旋转手柄，可能会损坏DKC。请务必在解除夹紧的状态下调整手柄位置。
螺栓型号及推荐紧固扭矩
| 螺栓型号 | 扭矩(N·m) |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 22 |
建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命。
- 人工调整工位
- 实验平台定位
- 工装夹具快速锁定
- 频繁切换定位系统
- 普通自动化滑台
- 经济型手动锁 → DKL 系列
- 标准型手动锁 → DK 系列
- 快速操作型 → DKC 系列
- 气动自动控制 → TMK / TMKS 系列
需要频繁手动操作与快速锁紧时，建议优先选择 DKC 偏心凸轮式手动导轨锁系列。
- DK 系列（标准手动导轨锁）
- DKL 系列（经济型手动锁）
- TMK 系列（气动常开型）
- TMKS 系列（气动常闭型）
XRMK（鑫润明）偏心凸轮式手动导轨锁 快速锁紧优选
