KBPS气动抱闸器（导轨安全制动器｜断气锁紧防坠）

KBPS系列为气动常闭型导轨抱闸器，采用弹簧制动结构，在断气状态下自动锁紧导轨，可实现紧急制动与安全防坠功能，广泛应用于垂直轴、升降系统及高安全要求自动化设备中。

产品特点

断气自动制动（安全防坠）
高保持力，适用于垂直负载
保持力范围：3500N～52000N
响应速度快，带制动机构
（可作为紧急情况下的制动器使用。请与关闭系统时停止供给空气压力的控制装置配套使用。）
适用于光轴直径 Φ5～Φ100mm
设有磁性传感器槽，可检测夹紧/释放状态
支持传感器附件选配
带制动机构。

※ 作为制动器使用时，请务必进行停止距离计算，确保轨道长度充足

⇒ 停止距离计算工具

工作原理

KBPS为常闭型制动结构：

断气状态 → 自动抱闸（锁紧导轨）
通气状态 → 释放（滑台可运动）

通过内部弹簧产生制动力，在气源异常或断气情况下仍可保持锁紧状态，适用于安全要求较高的应用环境。

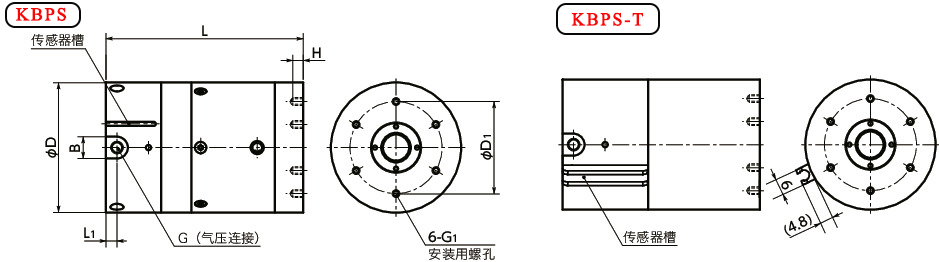

型号・保持力・尺寸・配管参数

气压连接和安装用螺孔的相位不确定。配管时，请将相位差控制在容许范围（±30°）。

单位：mm

型号	额定保持力（N）^*1	适合轴径	D	D1	L	L1	H	B	质量 KG	传感器槽^*2	保持扭矩(N.M)^*3	螺纹直径 G1	气管接口 G	空气消耗量^*4 （cm³/周期 ANR）
KBPS0500	3500	5	49	30	68	5	6	11	0.64	无	5	M5	M5	86
KBPS1000	3500	10	49	30	68	5	6	11	0.66	无	11	M5	M5	86
KBPS0500T	3500	5	49	30	68	5	6	11	0.64	有	5	M5	M5	86
KBPS1000T	3500	10	49	30	68	5	6	11	0.66	有	11	M5	M5	86
KBPS1200	10000	12	99	70	150	8.4	8	16.6	5.2	有	36	M6	G1/8	448
KBPS1800	10000	18	99	70	150	8.4	8	16.6	5.2	有	54	M6	G1/8	448
KBPS2000	10000	20	99	70	150	8.4	8	16.6	5.2	有	60	M6	G1/8	448
KBPS2200	18000	22	135	90	165	9.25	9	20	9.6	有	120	M8	G1/4	830
KBPS2500	18000	25	135	90	165	9.25	9	20	9.6	有	140	M8	G1/4	830
KBPS2800	18000	28	135	90	165	9.25	9	20	9.6	有	150	M8	G1/4	830
KBPS3000	35000	30	170	100	220	11	12	20	23.5	有	320	M10	G1/4	1454
KBPS3200	35000	32	170	100	220	11	12	20	23.5	有	340	M10	G1/4	1454
KBPS3500	35000	35	170	100	220	11	12	20	23.5	有	370	M10	G1/4	1454
KBPS3800	35000	38	170	100	220	11	12	20	23.5	有	400	M10	G1/4	1454
KBPS4000	35000	40	170	100	220	11	12	20	23.5	有	420	M10	G1/4	1454
KBPS4200	35000	42	170	100	220	11	12	20	23.5	有	440	M10	G1/4	1454
KBPS4500	35000	45	170	100	220	11	12	20	23.5	有	470	M10	G1/4	1454
KBPS5000	52000	52	205	134	232	10.5	14	20	36.2	有	780	M12	G1/4	2508
KBPS5500	52000	55	205	134	232	10.5	14	20	36.2	有	780	M12	G1/4	2508
KBPS6000	52000	60	205	134	232	10.5	14	20	36.2	有	780	M12	G1/4	2508

^*1 压力为0.6MPa时的值。保持力在0.3MPa～0.6MPa的范围内与压力成正比。
^*2 KBPS500～KBPS1000中没有传感器槽。使用磁性传感器时，请选择KBPS0500T～KBPS1000T。KBPS1200～KBPS6000、KBPS-T的传感器槽可用梅花槽螺丝进行拆卸和安装。
^*3 轴旋转方向的保持扭矩。
^*4 压力为0.6MPa时的值。表中数值非保证值，仅供参考。

提供导轨型号或安装空间尺寸，我们可为您快速匹配型号快速选型

安装及使用说明

安装方式：

KBPS固定安装于设备机架或平台上
光轴或活塞杆穿过抱闸器安装孔
确保轴与抱闸器同轴，避免偏载
在通气释放状态下进行安装调整
进行多次制动动作，使机构自动对中
按规定扭矩锁紧安装螺栓
检查夹紧与释放是否顺畅
确认气路连接无泄漏

安装示意图：

出厂间隔体说明：

产品出厂时在夹持面之间预装保护间隔体

仅在安装时取出，非安装状态请勿拆除

※ 若取出间隔体后长期放置，可能导致机构失效

垫块示意：

推荐轴规格：

材质： 拉伸强度400N/mm²以上
硬度： 54HRC以上(有效硬化层深度：0.5mm以上)或者是硬质镀铬(电镀硬度：800HV以上、电镀厚度：20μm以上)
尺寸公差： f8、g8或h7
圆度： 尺寸公差的1/2
表面粗糙度： Ra0.2～3.2

※ 轴精度直接影响制动力及寿命

螺栓推荐扭矩：

螺栓型号	扭矩(N·m)
M4	2.8
M5	5.5
M6	9.5
M8	22
M10	45

※ 安装偏心或扭矩不当会影响制动效果

应用场景

垂直轴防坠系统
升降平台安全锁紧
自动化设备紧急制动
高安全等级机械系统
桁架机械手Z轴防坠
机器人第七轴安全制动

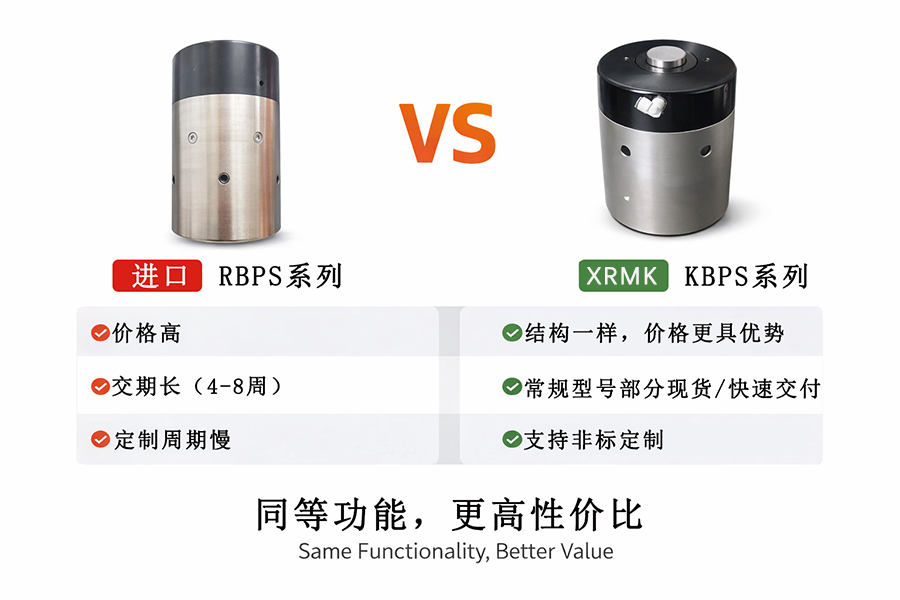

对标产品（Zimmer）

KBPS1000 → 对应 Zimmer RBPS1000A
KBPS1000T → 对应 Zimmer RBPS1000AS
KBPS2000 → 对应 Zimmer RBPS2000A

KBPS系列对标Zimmer RBPS系列，在结构及应用上实现兼容替代，适用于设备升级与国产替代方案。
