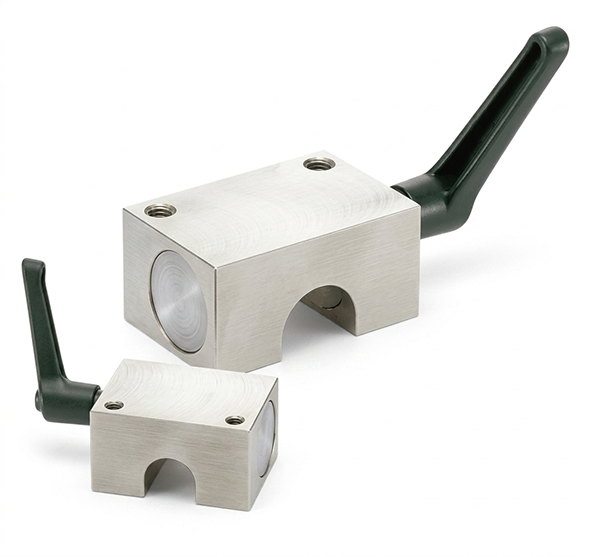

DKR 系列线性轴手动钳制器（光轴/圆轴机械锁）

DKR 系列为适用于线性轴（圆轴/光轴）的手动钳制器，采用纯机械锁紧结构，无需气源、电源或液压系统，通过手动操作即可实现线性轴快速锁定与释放。适用于自动化设备、手动调整机构、实验平台及定位系统。

产品定位

无需气源｜手动锁定｜适用于线性轴定位与固定

产品特点

工作原理

DKR 系列通过手动操作机构驱动内部夹紧结构，实现对线性轴的锁定与释放。

手动操作 → 锁紧圆轴

反向操作 → 解除锁紧

无需气源与电控即可完成定位与固定。

型号・保持力・尺寸参数

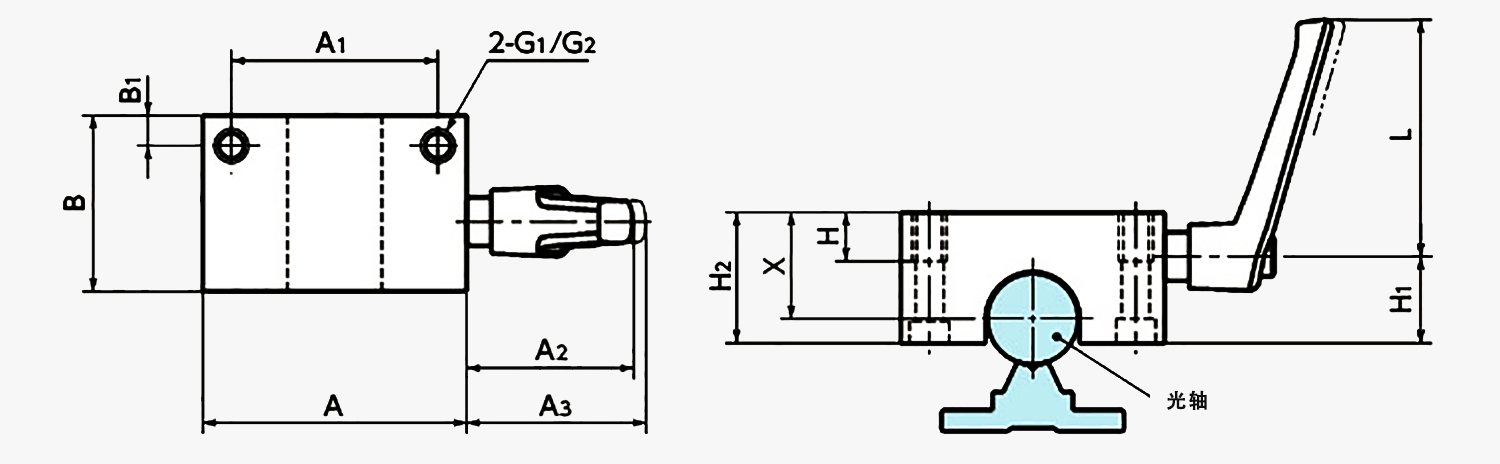

尺寸图：

单位：mm

型号	额定保持力（N）	D	A	A1	A2	A3	B	B1	H	H1	H2	X	G1	G2	L
DKR1200	1200	12	43	32	36	39	32	4.5	10	16	24	18	M5	M4	45
DKR1600	1200	16	53	40	36	39	38	5.5	12	19	29	22	M6	M5	45
DKR2000	1200	20	60	45	48	51	44	6.5	14	23	32	25	M8	M6	63
DKR2500	2000	25	78	60	48	51	52	9	16	25	38	30	M10	M8	63
DKR3000	2000	30	87	68	48	51	58	10	16	29	43	35	M10	M8	63
DKR4000	2000	40	108	86	68	72	68	11	20	35	53	45	M12	M10	92
DKR5000	2000	50	132	108	68	72	76	12	22	40	58	50	M16	M14	92
DKR6000	2000	60	157	132	68	72	76	12	22	46	58	60	M16	M14	92

提供轴径与负载需求，可协助快速选型快速选型

安装与技术规范

推荐轴规格

材质： 拉伸强度400N/mm²以上

硬度： 54HRC以上（有效硬化层深度：0.5mm以上），或者是硬质镀铬（电镀硬度：800HV以上，电镀厚度20μm以上）

尺寸公差： f8、g8或h7

圆度公差： 尺寸公差的1/2

表面粗糙度： Ra0.2～3.2

安装说明

螺栓型号及推荐紧固扭矩

建议使用力矩扳手按标准值紧固，以确保夹紧性能与产品寿命。

应用场景

选型建议

无需气源与电控时，建议优先选择 DKR 线性轴手动钳制器系列。
