XBHS 液压常闭型导轨钳制器（液压安全导轨锁）| 鑫润明工业传动

XBHS 液压常闭型导轨钳制器（液压安全导轨锁）

XBHS系列为液压常闭型导轨钳制器，通过内部夹紧机构产生夹紧力，在液压失压状态下可自动锁紧导轨，实现高安全性的防坠、保持及紧急锁紧功能。产品适用于高负载、高惯量及高安全等级设备，广泛应用于数控机床、龙门系统、重载滑台及垂直轴安全系统中。

产品定位

适用于高负载、高安全等级及液压失压保护场景的安全导轨锁

液压常闭型（失压自动锁紧）
适用于高负载系统
适用于垂直轴安全防坠
适用于高惯量运动平台
适用于机床及重型自动化设备

产品特点

断压自动锁紧（安全保持）
液压释放结构，安全可靠
高保持力输出
适用于重载与高惯量系统
适用于垂直轴防坠
重复精度高，定位稳定
支持顶部接油，便于管路布置与设备集成优化

工作原理

XBHS为液压常闭型结构：

液压失压 → 自动锁紧导轨

液压加压 → 解除夹紧，可自由运动

通过内部弹簧机构产生夹紧力，即使液压系统异常或突然失压，仍可维持导轨锁紧状态，适用于高安全等级场景。

产品命名

型号示例：

XRMK XBHS25B01-H-A

品牌名 ① ② ③ ④　 ⑤ ⑥

序号	内容	说明
①	XBHS-导轨钳制器	液压常闭型系列
②	30-导轨规格	20 / 25 / 30 / 35 / 45 / 55 / 65
③	B/R-导轨类型	B：滚珠导轨 R：滚柱导轨
④	01-品牌导轨代号	01 = HIWIN 02 = THK 03 = BOSCH REXROTH 04 = PMI 05 = ABBA 其他品牌请咨询
⑤	H-加高垫片	H：配备加高垫片无：标准型
⑥	A-密封圈	A：配备密封圈无：标准型

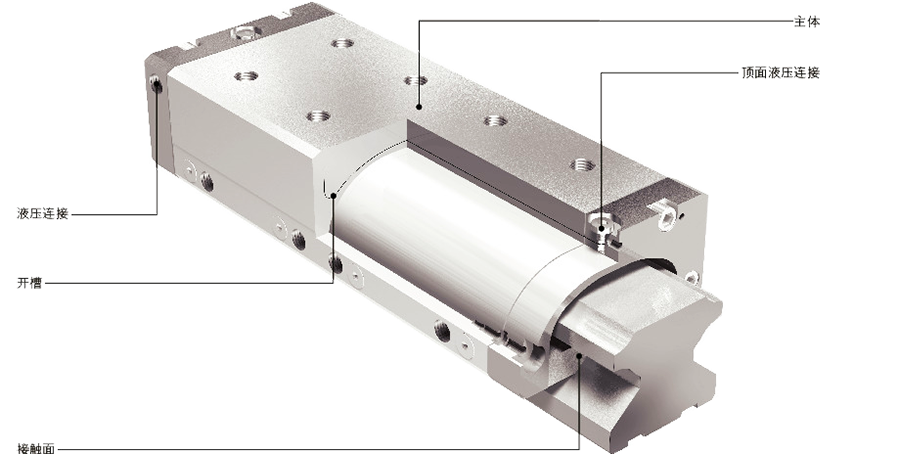

产品结构

采用高刚性液压释放结构，在失压状态下自动锁紧，适用于高安全等级应用。

型号・保持力・尺寸・配管参数

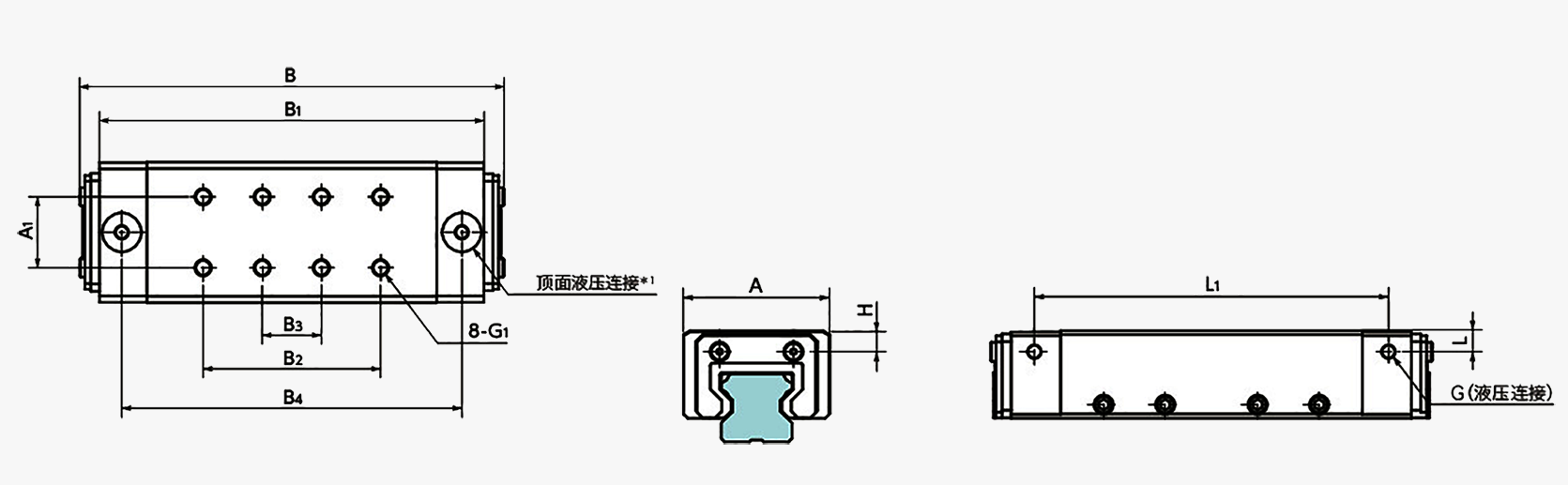

尺寸图：

*1：顶面连接时请使用O型圈和切割环单位：mm

型号	额定保持力（N）	W	A	A1	B^*2	B1	B2	B3	B4	H	L	L1	G1	油管接口G	液压油量（cm³/周期 ANR）
XBHS20	1300	20	44	22	max.124	110	48	16	95	4	6	95	M5	M5*0.8	1
XBHS25	2000	23	48	24	max.141	130	60	20	115	5	7	115	M6	M5*0.8	1
XBHS30	3500	28	60	28	max.193	180	111	37	165	5	9	165	M8	G1/8	1.4
XBHS35	5000	34	69	32	max.208	190	120	10	175	7	9	175	M8	G1/8	2
XBHS45	7000	45	86	44	max.229	210	130	44	195	8	12	195	M10	G1/8	3.5
XBHS55	11500	53	99	50	max.277	256	154	60	238	8	12	238	M10	G1/8	4.5
XBHS65	13700	63	125	50	max.295	276	180	60	258	10	18	258	M10	G1/8	7.5

^*2 所记载的是带密封圈的值。后缀A代表带密封圈，无A表示不带。

提供导轨型号或安装空间尺寸，我们可为您快速匹配型号快速选型

安装步骤及注意事项

安装方法：

系统排气
连接油管后，供入 1-3MPa 低压油。缓慢拧松排油螺塞，直至流出的油液无气泡后紧固螺塞。
防护撤离与就位
提升油压至工作压力（13-15MPa）使机构开启。取下出厂防护垫块，将钳制器套入导轨。
滑台预紧
将钳制器与滑台连接孔对齐，手动旋入安装螺钉进行初步预紧。
夹紧调中
进行泄压（关闭油压），利用内部弹簧力使钳制器牢牢夹紧导轨，实现物理位置的自动对中。
力矩紧固
在保持夹紧的状态下，使用力矩扳手按标准锁紧安装螺栓。
要求：必须使用性能等级 8.8 级及以上的高强度螺纹副。
运行复核
再次供油（13-15MPa）使钳制器开启。往复推动滑台，确认摩擦力无异常增加。若阻力变大，请松开螺栓重新执行步骤4-5。
密封检查
核查所有接头处，确保系统在额定压力下无任何渗漏。

垫块说明：

注意：除安装外，严禁取下防护垫块。严禁在无垫块或脱离导轨的状态下长期存放或空压，否则可能导致机构损坏。

推荐紧固扭矩（螺栓型）

螺栓型号	扭矩(N·m)
M5	5.5
M6	9.5
M8	22
M10	45

建议使用力矩扳手按标准值紧固，确保夹紧性能。

安全说明

XBHS为安全保持结构，不建议作为动态制动器长期使用
用于垂直轴时，应确认导轨与安装结构刚性
如涉及高速运动，请计算停止距离并确认安全余量
液压系统应配置稳定压力源与泄压保护
高惯量系统建议增加辅助安全保护结构

※ 作为制动器使用时，请务必进行停止距离计算，确保轨道长度充足

⇒ 停止距离计算工具

应用场景

重载垂直轴防坠
大型龙门设备
数控机床系统
高惯量运动平台
重载自动化滑台
液压安全锁紧系统

替代与对标系列

XBHS系列适用于高安全等级液压锁紧场景，可替代进口液压安全导轨锁LBHS系列。

液压常闭型结构
失压自动锁紧
高保持力输出
适用于重载系统

在高安全等级及高惯量运动系统中，液压常闭型结构可提供更可靠的安全保持能力。

选型建议

应用需求	推荐系列
普通气动夹紧	TMK系列
断气安全锁紧	TMKS系列
高速动态制动	TBPS / YBPS系列
液压常开型夹紧	XWH系列
液压安全锁紧	XBHS系列

对于高负载、高安全等级及失压保护需求场景，建议优先选择XBHS液压常闭型导轨钳制器。
